Отчёт «Расчет баланса тепловой энергии и теплоносителя»
Основная структура отчёта.

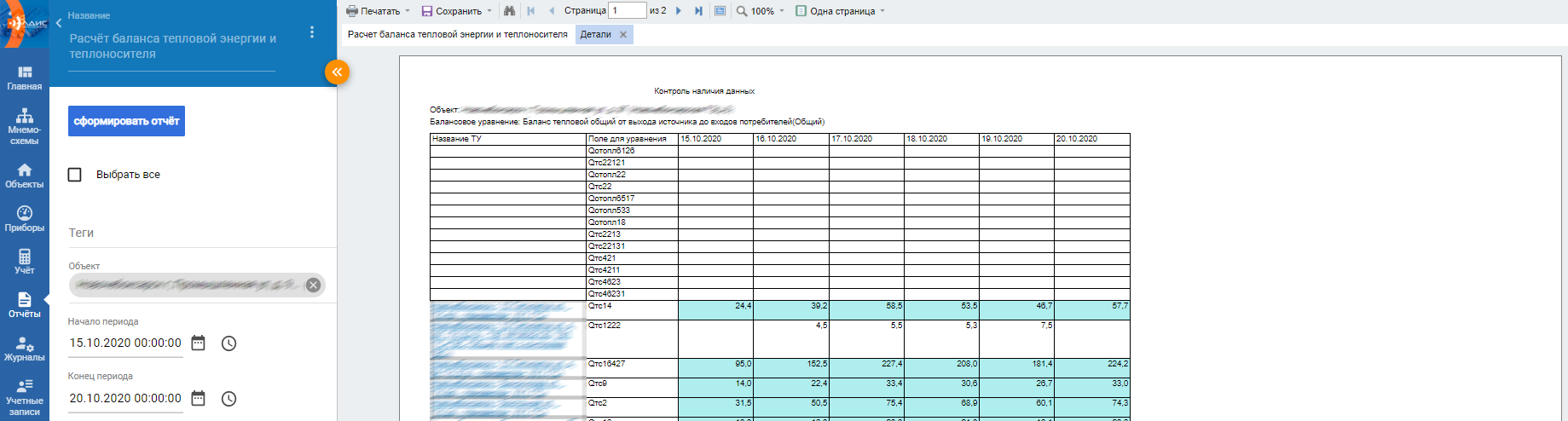

Представленный отчёт реализован в виде нескольких сводных таблиц с оглавлением и построенным на основании расчётов графиков: "Расходы и потери", "Потери и коридор нулевого баланса", "Замещающие методы". Каждая страница отчёта отображает отдельное балансовое уравнение, которые бывают тепловыми и материальными.
Для формирования отчёта по интересующему объекту требуется:
Указать балансовую схему (включая необходимое балансовое уравнение), созданное заранее посредством автогенератора балансовых схем. Стоит отметить, в случае не заполнения полей "Балансовая схема" и "Балансовые уравнения" отчёт проанализирует и выведет данные по балансовой схеме с наиболее актуальной датой создания, при этом будут отображены все созданные в ней балансовые уравнения;
Указать период, по умолчанию выбирается интервал равный одному месяцу. В том случае, если требуется сформировать отчёт за сравнительно большой период, рекомендуется использовать отдельно включаемый параметр "Данные из модуля статистики";
Включить использование замещающих методов. Требуется в тех случаях, когда необходимо произвести расчёт за те дни, данные за которые не прошли проверку на достоверность, или в отчёте заявлен потребитель с неизвестным ПУ (неизвестен/ виртуальный);
Определить количество активных методов проверки данных на достоверность по источнику и потребителям. По умолчанию включены все;
Включить при необходимости параметр "Проверять часовые записи в проверке Qинж" (рассматриваются только ТУ источников), в случае наличия нарушения Qинж. у источника дополнительно проверяются часовые данные за проблемные сутки и, если все часовые данные проходят проверку Qинж, тогда данные за сутки считаются корректными.
Указать дополнительные интервалы для расчёта среднего, +/- суток - по умолчанию значение 15. Применяется для расчёта данных по средним значениям в те дни, когда данные по потребителям отсутствовали или признаны недостоверными.
Для корректной работы указанного отчета необходимо дополнительно выполнить следующие действия.
Для объектов источников (ИТ, ТЭЦ, Котельная, ЦТП, БГВС, ТК, НС и т. д.):
Заполнить температурный график на форме объекта (необходимо заполнить параметры температурного графика, после чего рассчитать его);
Заполнить потери ЦО и потери ГВС в виджете «Температурный график» на форме объекта;
На данный момент потери по обобщенному источнику необходимо суммировать. Другими словами, если есть информация по потерям по одному или нескольким контурам «ТС» по подающей или обратной трубе, значения требуется суммировать. Таким образом Вы получите общие потери по «ЦО», которые необходимо занести в АИИС ТиКУ. Данный нюанс применим и к точкам учёта с ресурсом «ГВС», например на ЦТП;
Заполнить договорные [1] нагрузки (Qот, Qгвс, Qподпитка, Gгвс, Gподпитка). Для технологических объектов, которые привязываются к источнику по первичному контуру, где, как правило, ресурс (ТС), достаточно указать Qот;
Прописать к каждой ТУ обобщённых потребителей (на форме объекта в виджете «Источники/потребители»);
Сконфигурировать ТУ: указать корректный ресурс, систему теплоснабжения, схему ГВС, систему ГВС, проставить нагрузку (ГВС, Отопление, Вентиляция, Технологические нужды), вход/выход технологического объекта.
Из особенностей:
Для источников тепла, например ТЭЦ, на одной или нескольких ТУ параметр «Вход/выход технологического объекта» всегда указывается «Выход», тип ресурса «ТС»;
На ЦТП для ТУ на входе необходимо указать тип ресурса «ТС» и одной или двум ТУ на выходе тип ресурса «ТС» и «ГВС» соответственно. Важно понимать, если у потребителя присутствует нагрузка на отопление и ГВС, то, как минимум, у одной точки учёта на выходе из ЦТП должна присутствовать такая же нагрузка;
На ТК и НС, как правило, у одной ТУ в поле «Вход/выход технологического объекта» необходимо указать «Вход», система теплоснабжения «Транзитная»;
Для ТК и НС, где на ТУ отсутствует (не указана) нагрузка на ГВС, в виджете «Параметры объекта» в блоке «Договорные нагрузки» в параметрах «Qгвс» и «Qгвс.ср» необходимо указать 0;
В случае если на узле учета отсутствует оборудование и точки учета, необходимо создать виртуальный вычислитель (например, модель «Неизвестен»), после чего создать требуемые точки учета, к которым в дальнейшем будут привязаны потребитель или источники.
Для объектов потребителей (МКД, муниципальные учреждения и прочие конечные потребители):
Список параметров объекта потребителя, которые необходимо заполнить:
Температурный график (параметры) и его расчёт с шагом в 1 °C;
Договорные нагрузки: Qот., Qгвс., Gгвс., Qвент., Qподпитки, Gподпитки;
Нормативное потребление: Дни потребления ГВС (в формате: 1111100), Количество часов потребления ГВС (в день). В случае, если объект работает 24/7 (например, МКД), то данные атрибуты можно не заполнять;
Важно понимать, если на точке учёта указывается комбинированная нагрузка, например не только отопление, но и ГВС и Вентиляция, то для работы замещающего метода необходимо указывать в параметрах объекта дополнительно договорные нагрузки по QГВС, Qвент., а также значение для пункта «Расчётная температура наружного воздуха для вентиляции»;
Параметры для отчёта: этажность, площадь дома, год постройки, материал стен;
Необходимо наличие созданного прибора учёта и точки учёта, как минимум с типом «Неизвестен», если на текущий момент фактической информации нет, или с типом «Отсутствует», если есть информация, что ПУ отсутствует. Выставление корректного типа ресурса для созданной точки учёта и нагрузки (как правило ГВС и/или Отопление), также обязательно.
Все параметры точек учёта, параметры объектов можно загрузить в АИИС массово через обращение в отдел технической поддержки, посредством предоставления заранее заполненной выгрузки.
Используемые проверки результатов измерений на достоверность.
Для ТУ потребителей:
Q,M,T ≠ null: Проверка наличия результатов измерений в архивах АИИС за указанный период времени для параметров Q, М1, М2, Т1, Т2;
MAX/MIN(Q,M): 0 т/сутки ≤ М ≤ 3×10⁴ т/сутки; 0 ≤ Q ≤ 2,4×10³ Гкал/сутки;
М1 > 0,96 × М2: Проверка согласованности каналов измерения расходов на соблюдение условия М1 > 0,96 × М2. Эта проверка пропускается для тупиковых систем ГВС и на технологические нужды, для однородных вводов многовводовых объектов, для технологических объектов системы теплоснабжения, в т.ч. для источников тепловой энергии, а также для любых типов ТУ в течение МОП;
Недостаточность ВНР: 75% ≤ ВНР ≤ 105% (при отсутствии значений параметра ВНР в архиве проверка пропускается). Если указанное условие соблюдается, но величина ВНР не равна в точности 24 часам, то производится дополняющий расчет по фактической величине ВНР;
Проверка Qинж: abs(Q-Qинж) ≤ abs(0,1×Q), где
Qинж1 = (М1×(Т1-Тхв)-М2×(Т2-Тхв))/1000 (для всех типов ТУ);
Qинж2 = М1×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме);
Qинж3 = М2×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме).
Для тупиковых систем ГВС вычисления производятся только по формулам Qинж1 и Qинж2 с подстановкой величин М2=0 и Т2=0.
В случае отсутствия в архиве данных о Тхв ее значение приравнивается к нулю.
Проверка считается пройденной, если указанное условие соблюдается хотя бы для одного из полученных трех значений Qинж.Проверка Т: (0 < Т1 < 150) И (0 < Т2 < 150) И (Т1 > Т2).
Проверка условия (Т1 > Т2) пропускается для всех типов ТУ в течение межотопительного периода (МОП).
Для ТУ источников:
Q,M,T ≠ null: Проверка наличия архивных значений за указанный период времени для параметров Q, М1, М2, Т1, Т2;
MAX/MIN(Q,M): 0 т/сутки ≤ М ≤ 10⁶ т/сутки; -8×10⁴ ≤ Q ≤ 8×10⁴ Гкал/сутки;
Недостаточность ВНР: 75% ≤ ВНР ≤ 105% (при отсутствии значений параметра ВНР в архиве проверка пропускается). Если указанное условие соблюдается, но величина ВНР не равна в точности 24 часам, то производится дополняющий расчет по фактической величине ВНР;
Проверка Qинж: abs(Q-Qинж) ≤ abs(0,1×Q), где
Qинж1 = (М1×(Т1-Тхв)-М2×(Т2-Тхв))/1000 (для всех типов ТУ);
Qинж2 = М1×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме);
Qинж3 = М2×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме).
Для тупиковых систем ГВС вычисления производятся только по формулам Qинж1 и Qинж2 с подстановкой величин М2=0 и Т2=0.
В случае отсутствия в архиве данных о Тхв ее значение приравнивается к нулю.
Проверка считается пройденной, если указанное условие соблюдается хотя бы для одного из полученных трех значений Qинж.Проверка Т: (0 < Т1 < 150) И (0 < Т2 < 150).
Метод проверки Qинж предназначен для выявления грубых ошибок подсчета количества тепловой энергии, связанных в основном с ошибками в программном обеспечении тепловычислителей. Такие ошибки встречаются относительно редко, но тем не менее они все-таки иногда происходят, причем это может быть как одномоментно, т.е. в одном суточном архиве за месяц, так и системно - подряд несколько суток.
Суть проверки на Qинж состоит в сравнении архивного значения тепловой энергии из памяти вычислителя со значением, полученным по одной из инженерных формул, используемых для оценочного расчета "на коленке". При этом чаще всего используются суточные архивы, а иногда, в случае необходимости часовые.
По результатам многолетнего использования этой проверки можно утверждать, что она очень эффективна для выявления определенных специфических ошибок в работе тепловычислителей и исключения ошибочных результатов из аналитической обработки результатов измерений.
Виды замещающих методов:
Замещающий метод, В т.ч. по средним показаниям (СЗБП), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по средним значениям ближайших показаний;
Замещающий метод, В т.ч. по фактической нагрузке в ТУ (ФН в ТУ), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по фактической нагрузке в ТУ;
Замещающий метод, В т.ч. по объектам-аналогам (Аналоги), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по объектам-аналогам;
Замещающий метод, В т.ч. по средней нагрузке ГВС с компенсацией суточной неравномерности (СН ГВС с КСН), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по средней нагрузке ГВС с компенсацией суточной неравномерности;
Замещающий метод, В т.ч. по фактической нагрузке, методика Т+ (ФН Т+), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по фактической нагрузке (методика ПАО Т «Плюс»);
Замещающий метод, В т.ч. по договорной нагрузке отопления и средней нагрузке ГВС с компенсацией суточной неравномерности (ДН Отопл + СН ГВС с КСН), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по договорной нагрузке отопления и средней нагрузке ГВС с компенсацией суточной неравномерности;
Замещающий метод, В т.ч. по договорной нагрузке (ДН), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по договорной нагрузке.
Приоритет применения замещающих методов подробнее описан в статье к отчёту Отчет о балансе тепловой энергии в целом по городу и филиалу, от источников до конечных потребителей.
Особенности и нюансы при проверке данных.
1. Проверка по умолчанию (встроенная, не отключить):
Если ВНР (Время нормальной работы) отсутствует, как параметр, на точке учёта, то отчёт данные по теплопотреблению, полученные с такого потребителя, подсвечивает серой подсветкой (показания не достоверны).
Важно отметить, если значение по Q у потребителя отсутствует (пусто или 0), а M1/M2/t1/t2/tхв (значение tхв может быть подставлено из свойств ПУ, если оно отсутствует в данных) не пусто, то отчёт пытается Q рассчитать по формуле (М1*(Т1-Тхв) - М2*(Т2-Тхв))/1000. Расчет Q происходит до проверки и только потом подключается замещающий метод. Данный нюанс применим и к ГВС, по аналогии. Важно отметить, что и M1, если нет данных, тоже может быть рассчитан, например для ГВС, по формуле «Gгвс (договорной)*24», 24 – если не указаны дни потребления;
2. В случае с точками учёта источника присутствует проверка на отрицательное значение тепловой энергии (Q), так как возможна закольцовка труб на выходе с ТЭЦ. В случае отсутствия закольцовки эта проверка действует на каждый выход, а в случае наличия закольцовки – на сумму показаний по этим выходам;
3. Для потребителей, у которых М (М1гвс1) рассчитывается из договорных параметров, на втором расходомере (М2гвс1) всегда будет указываться 0, так как указывается только одно значение Gгвс, данное отображение является особенностью отображения самого отчёта и не является ошибкой, скриншот ниже;
Рис 1.
4. Если по источнику не создано ни одной балансовой схемы, то он будет отсутствовать при поиске в отчёте;
5. С 22.06.2021г. в отчёт добавлен расчёт по среднему. Например, если в течении 15 дней данные по потребителю присутствовали и на 16 дней по ПУ данных нет, то при включенном параметре «использовать замещающий метод по среднему» 16 дней будет рассчитан по арифметической средней по предыдущим показаниям (15 дней);
6. С 22.06.2021г. добавлен учет времени на приборе. При отставании или работы прибора в будущем времени на приборе более чем на 2,4ч. (10% от 24ч.) производится расчёт из часовых с учётом времени на приборе;
7. Акты ручного ввода не анализируются в данном отчёте как со стороны Ту источника, так и ТУ потребителей;
8. Если на форме ТУ указана предшествующая точка учета и период коммерческого учета, то данные за этот период берутся с предшествующей точки учета.
Список заполненных параметров в параметрах объекта для работы замещающих методов.
1.По фактической нагрузке.
Наличие рассчитанного фактического потребления отопления и ГВС на основании заявленного в расчёте периода. Для ТС, как правило, берётся предыдущий отопительный сезон, а по ГВС – год. Расчёт выполняется по заявке в отдел технической поддержки АО «Элдис».
Для расчётов используются следующие параметры, значение которых рассчитывают внутренним модулем со стороны АИИС:
«Абсолютная погрешность расчёта фактической нагрузки на ГВС, Гкал/сут»;
«Абсолютная погрешность расчёта фактической нагрузки на отопление, Гкал/сут»;
«Абсолютная погрешность расчёта фактической нагрузки на подпитку, Гкал/сут»;
«Абсолютная погрешность расчёта фактической нагрузки на подпитку, т/сут»;
«Фактическая нагрузка на ГВС по показаниям ПУ, Гкал/ч»;
«Фактическая нагрузка на подпитку по показаниям ПУ, Гкал/ч»;
«Фактическая нагрузка на подпитку по показаниям ПУ, т/ч»;
«Фактическая нагрузка на отопление по показаниям ПУ, Гкал/ч»;
«Коэф. A параболы зависимости dMгвс от tхв»;
«Коэф. A параболы зависимости Qгвс от tхв»;
«Коэф. B параболы зависимости dMгвс от tхв»;
«Коэф. B параболы зависимости Qгвс от tхв»;
«Коэф. C параболы зависимости dMгвс от tхв»;
«Коэф. C параболы зависимости Qгвс от tхв»;
«Поправка dMгвс (чт)»;
«Поправка dMгвс (пн)»;
«Поправка dMгвс (пт)»;
«Поправка dMгвс (сб)»;
«Поправка dMгвс (ср)»;
«Поправка dMгвс (вс)»;
«Поправка dMгвс (вт)»;
«Поправка Qгвс (чт)»;
«Поправка Qгвс (пн)»;
«Поправка Qгвс (пт)»;
«Поправка Qгвс (сб)»;
«Поправка Qгвс (ср)»;
«Поправка Qгвс (вс)»;
«Поправка Qгвс (вт)».
Указываются дополнительно со стороны АИИС:
«Дни потребления ГВС (в формате: 1111100)»;
«Количество часов потребления ГВС (в день)»;
«Расчетная температура наружного воздуха для отопления»;
«Расчетная температура воздуха в помещении у потребителя».
Для расчёта по отоплению используются следующие параметры:
Q = «Фактическая нагрузка на отопление по показаниям ПУ» * 24 * («Расчётная температура воздуха в помещении у потребителя» - «Температура наружного воздуха») / («Расчётная температура воздуха в помещении у потребителя» - «Расчётная температура воздуха для отопления»).
Для расчёта по ГВС используются следующие параметры:
Qгвс = «Коэф. A параболы зависимости Qгвс от tхв» * (tcw^2) + «Коэф. B параболы зависимости Qгвс от tхв» * tcw + «Коэф. C параболы зависимости Qгвс от tхв» + (Поправка в зависимости от дня недели).
Если коэффициенты не были рассчитаны, расчёт производится по «Фактическая нагрузка на ГВС по показаниям ПУ, Гкал/ч».
Qгвс = «Фактическая нагрузка на ГВС по показаниям ПУ, Гкал/ч» * «Количество часов потребления ГВС (в день) ».
2. По объектам аналогам-заменителям.
На данный момент по ГВС ещё не реализован метод аналогов.
Параметры для заполнения:
Этажность;
Материал стен (только из списка):
Блоки, панели
Дерево, смешанные и прочие материалы
Камень, кирпич
Не выбрано
Количество жителей;
Площадь дома;
Нагрузка "Qот." и "Qгвс.";
Дни потребления ГВС;
Количество часов потребления ГВС (в день).
Кроме вышеуказанного списка необходимо корректно указывать тип объекта. На объекте должен быть рассчитан температурный график и заполнены его параметры: расчётная температура наружного воздуха для отопления, расчетная температура воздуха в помещении потребителя и т.д.
Подготовка данных производится в аналитико-расчётном модуле.
Q = (Мультипликативный коэффициент * Температура наружного воздуха + Аддитивный коэффициент) * Площадь дома.
На текущий момент указанные коэффициенты не отображаются в АИИС ТиКУ.
3. По договорной нагрузке.
Qот., Qгвс., Qподпитка, Qвент., Gгвс., Gподпитка, Количество часов потребления ГВС (в день), Дни потребления ГВС (в формате: 1111100), где 1 это есть, 0 - нет.
Важно отдельно отметить наличие заполненного рассчитанного температурного графика и его параметров. Например, если ТУ имеет нагрузку «Вентиляция», то в ТГ должна быть заполнена «Расчётная температура наружного воздуха для вентиляции».
В том случае, если на объекте несколько ТУ с одинаковым типом ресурса, они привязаны к одному источнику и по одной из них перестанут в АИИС поступать данных, то при работе замещающих методов рассчитанная нагрузка будет пропорциональна рассчитана и распределена между ними. Другими словами, например, на объекте 3 точки учёта, и по одной из них сработает замещающий метод, производится расчёт договорной нагрузки и получается 90 Гкал, то для проблемой ТУ в отчёт по балансам будет назначена 1/3, то есть 30 Гкал, а по остальным ТУ фактические данные, как есть.
Особенности при работе отчёта в летний (меж отопительный период).
1. Все объекты, по которым не требуется производить расчёт по отоплению, должны иметь информацию о переходе из режима зима/лето в виджете «Изменение режимов работы объекта». В таком случае будет произведён расчёт замещающим методом только по составляющей ГВС.
Частые ошибки при работе с отчётом «Расчет баланса тепловой энергии и теплоносителя».
Пример ошибки №1.
Рис 2.

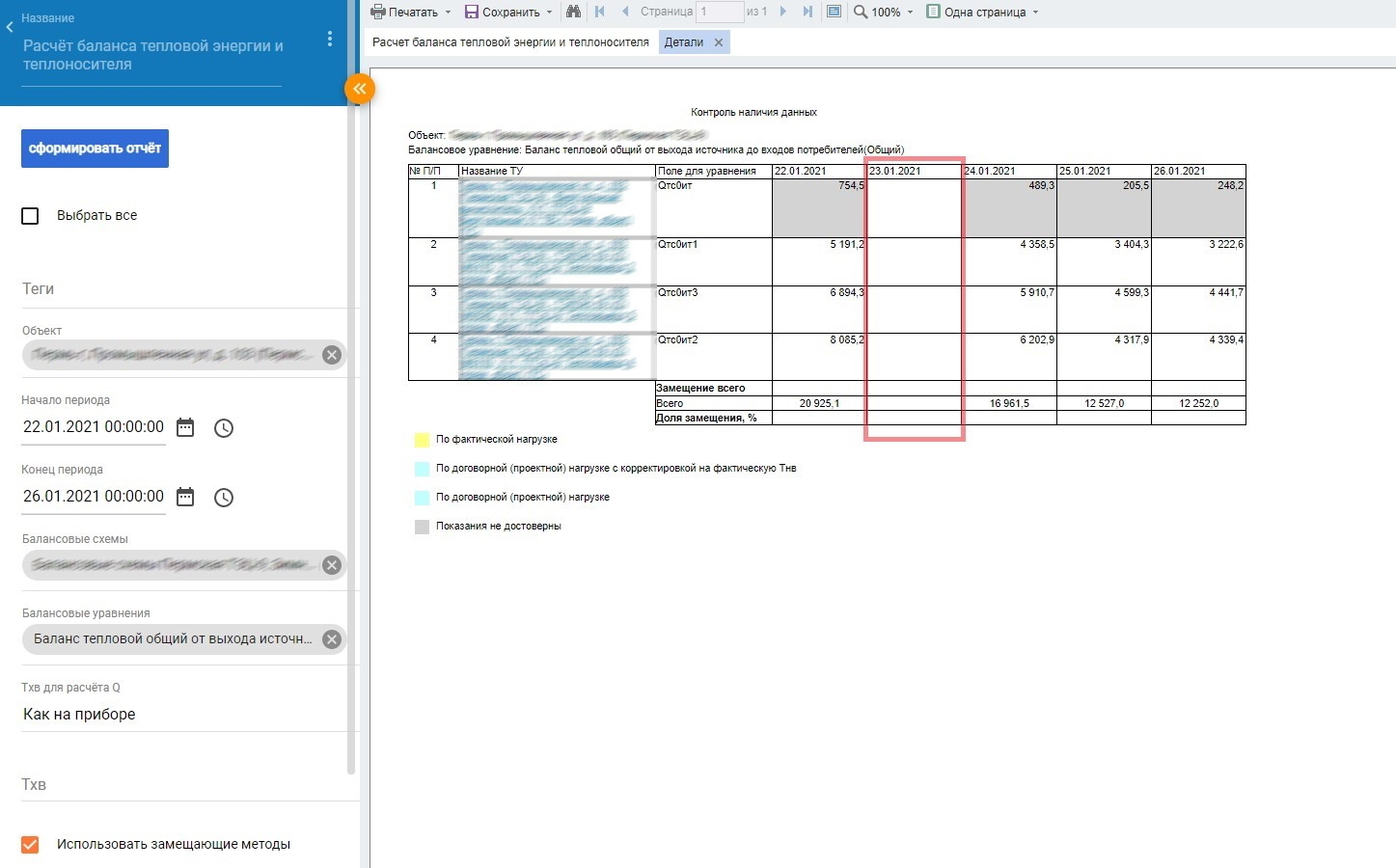

В данном случае пустые строки потребителей вызваны отсутствием на текущий момент актуальной привязки между ТУ потребителей и ТУ источника.
Рекомендация: пересобрать балансовую схему.
Пример ошибки №2.
В разрезе просмотра подробной информации по всем потребителям балансовой схемы в области, представленной на рис 2., показатели по одному или нескольким потребителям могут отсутствовать. Это обусловлено несколькими причинами:
1. Унифицированные данные отсутствуют или не прошли проверку на корректность. Методы проверки унифицированных данных идентичным во всех отчётах, которые работают с тепловым балансом, например, "Отчет о балансе тепловой энергии в целом по городу и филиалу, от источников до конечных потребителей, их можно по необходимости отключить. Дополнительной проверкой является отрицательная Q теплопотребления у потребителей и источников.
2. У объектов потребителей в параметрах объекта и на форме точки учёта не указаны обязательные параметры для работы замещающих методов ( «Для объектов потребителей»).
Рекомендация, проверить корректность унифицированных данных, а также факт заполнения параметров объекта. [2]
Пример ошибки №3.
Отсутствие данных по ТУ на выходе источника в отчёте также может быть вызвано отсутствием унифицированных данных, но в случае источника, замещающий метод работать не будет. В данном случае работает только разностный метод, когда Qотп. можно получить разницей Q на входе – Qгвс. при условии, что есть контроль на входе и выходе ГВС и разностный метод был заявлен (включен) при сборке балансовых схем в генераторе балансовых схем.
Пример ошибки №4.

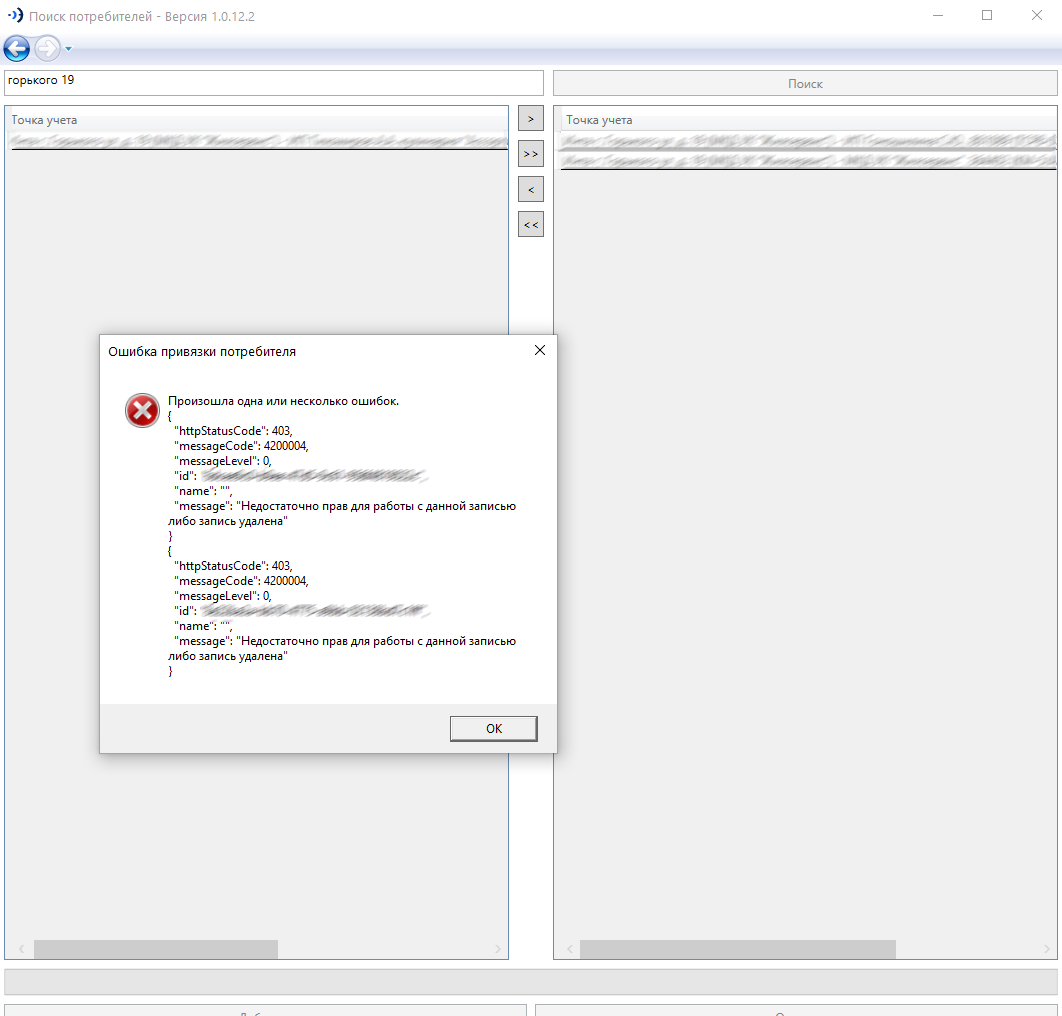

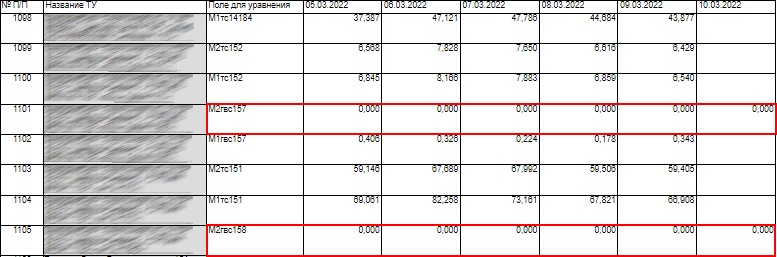

Указанная ошибка на скриншоте, при сопоставлении потребителей, как правило указывает на то, что организации, где состоит Ваша учётная запись, предоставлен ограниченный доступ «Только просмотр» на эти объекты.
Рис 3.
Пример ошибки №5.
Рис 4.
Из скриншота следует:
За 23.01 нет данных по Q. Стоит заметить, по этой ТУ никогда не было ВНР, согласно цветовой легенде. При этом, если отключить метод проверки на ВНР, данные начинают выводится. Это связано с тем, что все 4-е ТУ источника связаны в один обобщенный источник и, соответственно, проверка по ним общая, для проверки времени наработки берется минимальное время со всех ТУ. Если по какой-либо ТУ проверка не проходит, то по всем связанным ТУ данные не будут отображены в отчёте. В плане работ находится задача по доработке данного нюансы, в результате выполненных работ ожидается, что ТУ такого типа будут проверяться на достоверность индивидуально.
____________________________
[1] В ТК, ЦТП и прочих технологических объектах нет договорной нагрузки в прямом смысле. Но есть ее прямой аналог - расчетная или проектная нагрузка, которая является суммой проектных нагрузок подключенных потребителей и расчетных (проектных, нормативных) потерь в сетях от ТК, ЦТП и т.п. до подключенных объектов потребителей. Не зная величины этих потерь, невозможно вычислить расчетную нагрузку технологического объекта.
[2] Формула расчёта Q при замещающем методе для потребителей по отоплению.
Q=Qдог*24*(Твп-ТнвФакт)/(Твп-ТнвРасч)
Qдог = Qот.
Твп = Расчётная температура воздуха в помещении у потребителя.
ТнвФакт = Фактическая температура наружного воздуха с метеостанции.
ТнвРасч - Расчётная температура наружного воздуха для отопления.
Формула расчёта Q при замещающем методе для потребителей по ГВС.
Q=Qдог*Траб
