Описание отчета "Отчет о балансе тепловой энергии в целом по городу и филиалу, от источников до конечных потребителей"
Отчет позволяет помесячно рассчитать технологические потери тепловой энергии (ТС, ГВС) от источников (ТЭЦ, котельные) до конечных потребителей без настроенных связей источник-потребитель.
Отчет запускается по организациям с типом филиал за выбранные в настроечной части отчета месяц и год. В отчет не попадают:
Архивные сущности;
Регуляторы;
Точки учета, на форме которых выбран параметр «Учет после основного ПУ».
Точки учёта источников, у который в параметре «Вход/выход технологического объекта» не указан «Выход».
Данные из ТУ с типом ресурса «ГВС» со схемами организации учета 1.2, 2.2, 2.2а, 2.3, 3.2, 4.2, 4.3, 4.4, 4.5.
Точки учёта с типом ресурса «ХВ на нужды ГВС».
Типы ресурсов, поддерживаемых отчетом:
ГВС
ГВС, ХВС
Подпитка ТС
ТС
ТС+ГВС (Общий учёт с контролем ГВС)
ТС+ГВС (Общий учёт с контролем ГВС), ХВС
ТС, ГВС (Раздельный учёт)
ТС, ХВС
Тепло
Тепло+ГВС
Тепло+ХВС
По точкам учета с типом ресурса "Подпитка ТС" расчет замещающими методами не производится, также точки учета с данным типом ресурса исключаются у источников.
Если на форме ТУ указана предшествующая точка учета и период коммерческого учета, то данные за этот период берутся с предшествующей точки учета.
При включенном параметре "Проверять часовые записи в проверке Qинж" (рассматриваются только ТУ источников), в случае наличия нарушения Qинж. у источника, дополнительно проверяются часовые данные за проблемные сутки и если все часовые данные проходят проверку Qинж, тогда данные за сутки считаются корректными.
Модуль статистики - на данный момент сохранение результата формирования отчёта в модуль статистики происходит в течении текущего и предыдущего месяцев. Другими словами, в тех случаях, когда отчёт формируется с включенным параметром "Модуль статистики", данные могут тоже измениться за текущий и предыдущий месяц, после данные являются статичными.
Например: сейчас месяц декабрь, данные в модуле статистики будут реагировать на изменение в периоде ноябрь - декабрь, данные за октябрь и более ранние месяца не будут затронуты. По наступлению января изменения в разрезе запуска отчёта по модулю статистики за ноября не будут вноситься при внесении изменений в АИИС.
Стоит отметить, сохранённый результат формирования отчёта является исключительно сводным, т.е. подотчёты по источникам и потребителя в таком случае недоступны
Схема приоритетности применения замещающих методов указана на рисунке 1 и 2.

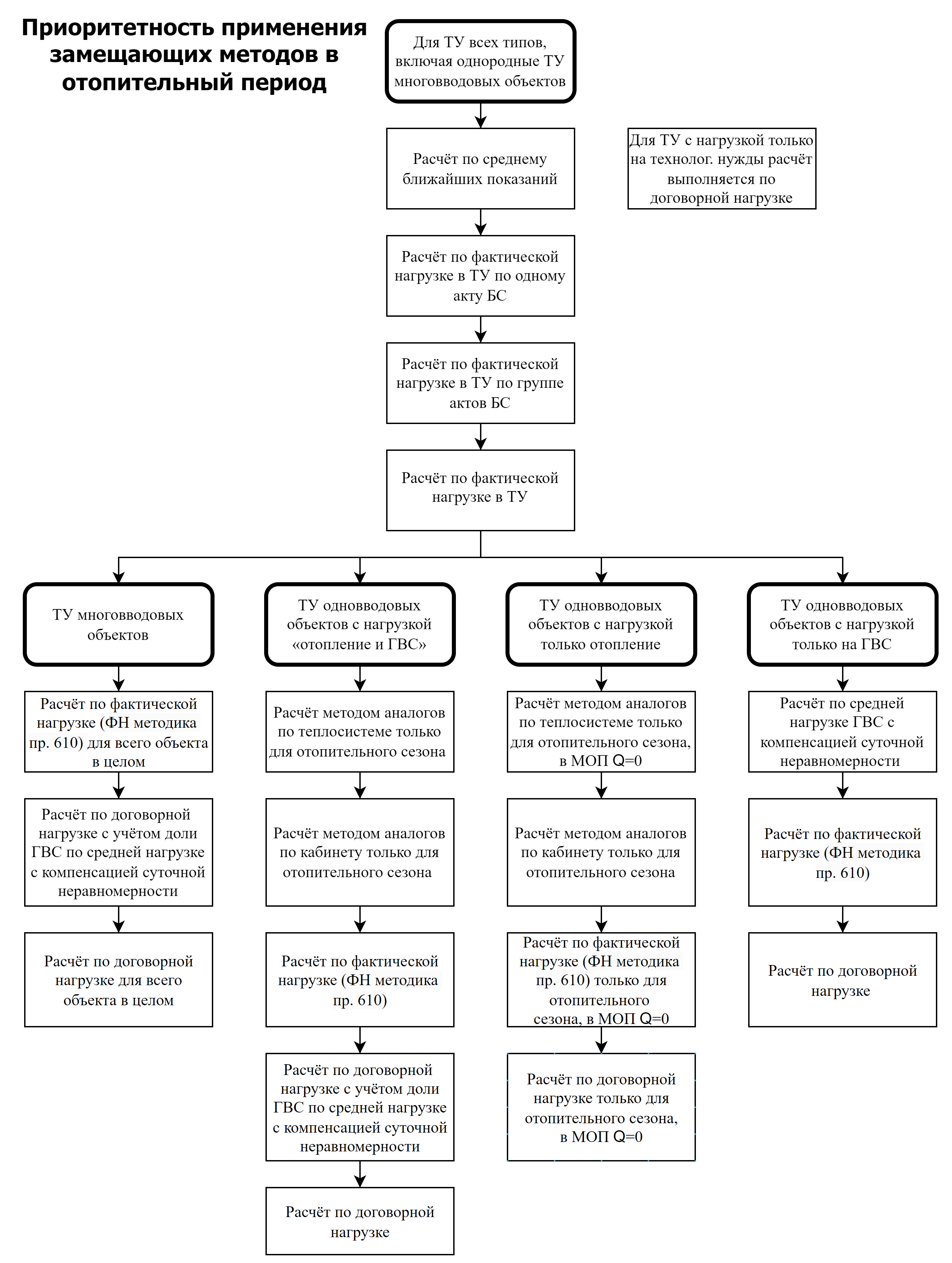

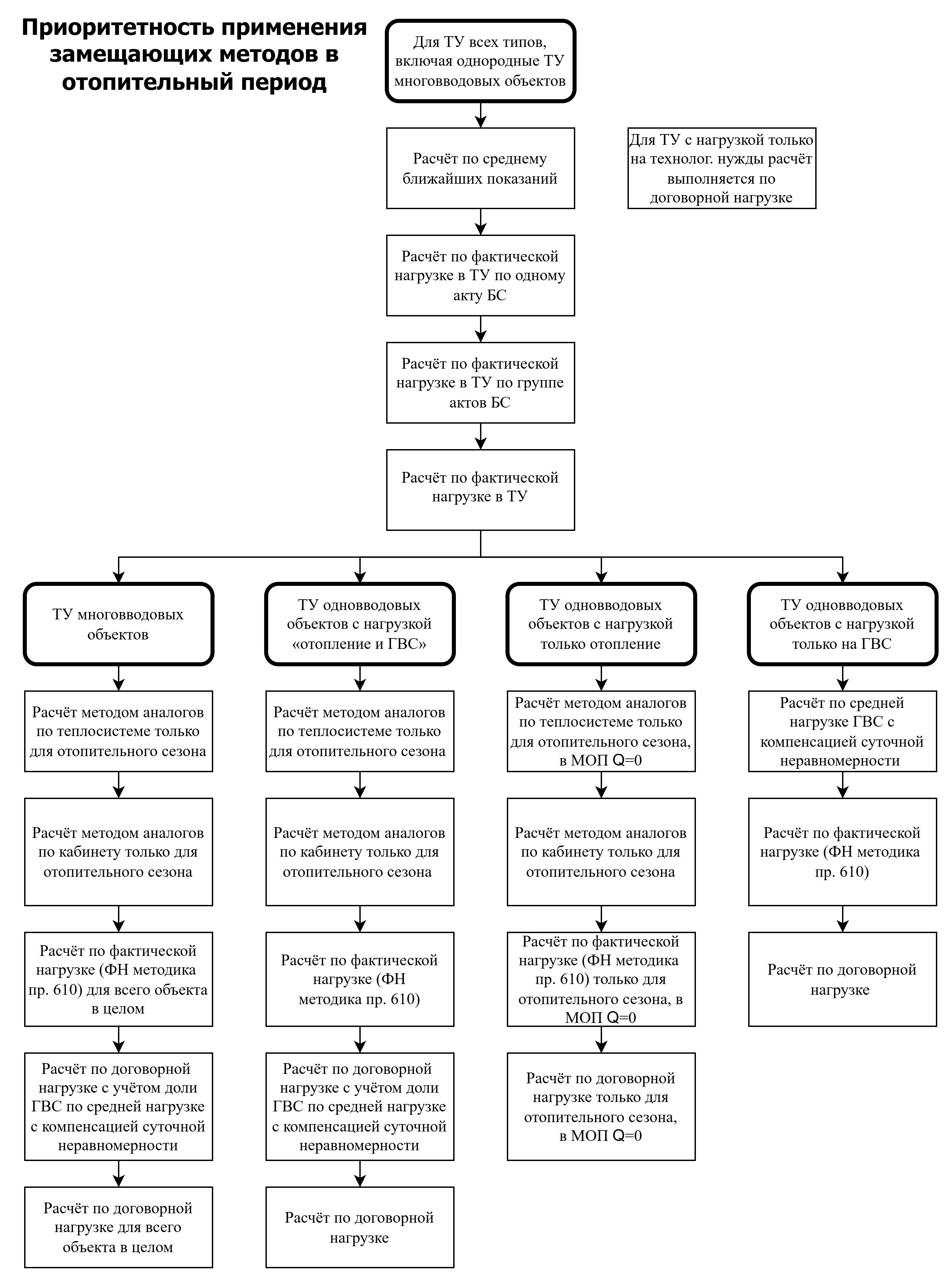

Рисунок 1 – Приоритетность применения замещающих методов в отопительный период

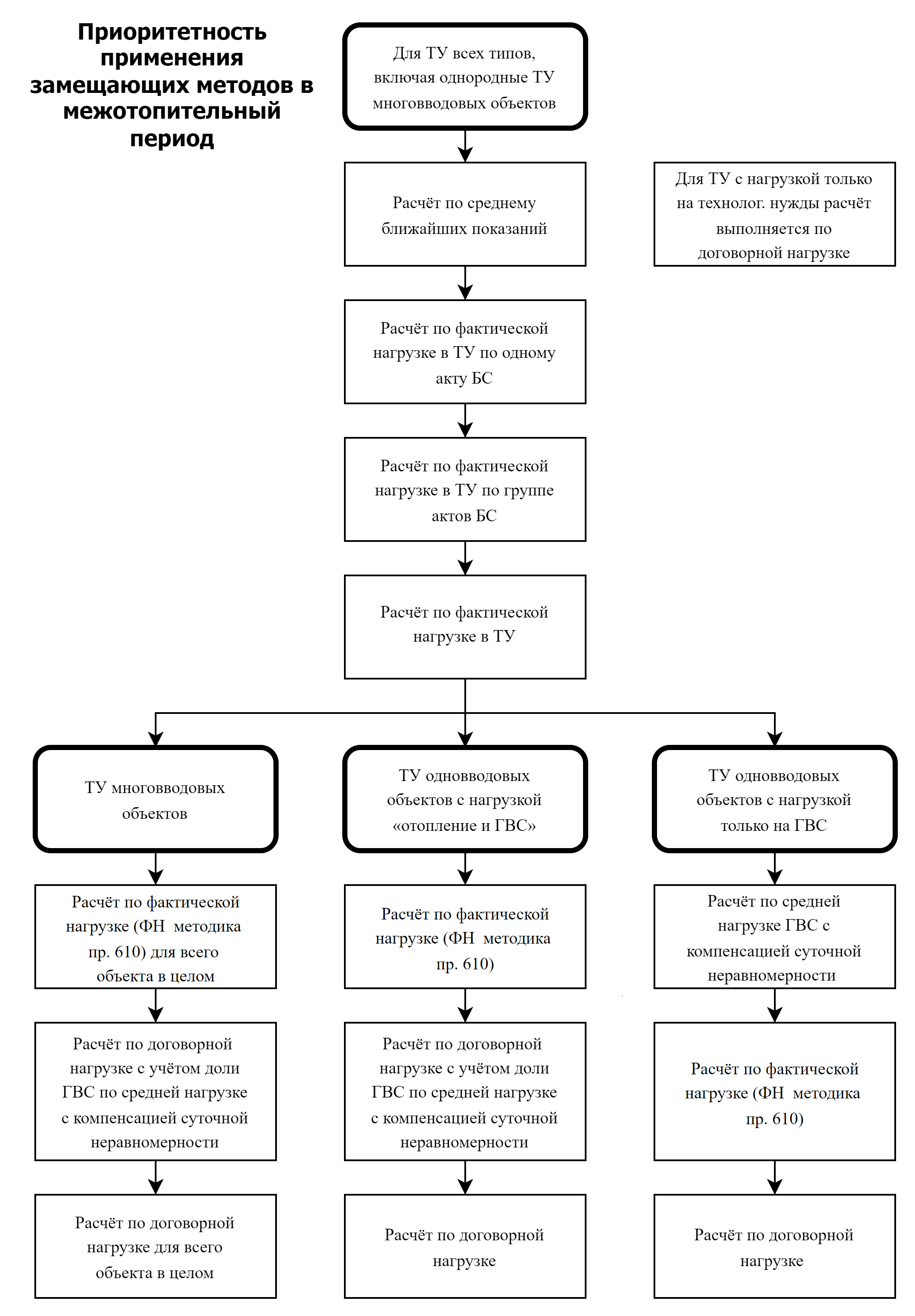

Рисунок 2 – Приоритетность применения замещающих методов в межотопительный период
Описание табличной формы отчета.
Таблица с данными:
№ – Порядковый номер строки.
ТУ – Муниципальные образования у выбранных организаций.
Источники, Отпуск в т/сеть ТЭЦ, Гкал, Достоверные данные – Сумма тепловой энергии корректных результатов измерений в архивах объектов типа «ТЭЦ» и «ИТ».
Источники, Отпуск в т/сеть ТЭЦ, Гкал, Недостоверные данные – Сумма тепловой энергии некорректных результатов измерений объектов типа «ТЭЦ» и «ИТ». Важно понимать, что эти данные могут резко отличаться от фактического отпуска, суммарную величину которого за анализируемый период для конкретной ТУ источника надо в таком случае определить каким-то способом и занести ручным вводом.
Источники, Отпуск в т/сеть ТЭЦ, Гкал, В том числе ручной ввод – Сумма тепловой энергии из актов типа «Ручной ввод» за указанные в отчете месяц и год у объектов типа «ТЭЦ» и «ИТ».
Источники, Отпуск в т/сеть котельные, Гкал, Достоверные данные – Сумма тепловой энергии корректных записей с объектов типа «Котельная» и «ИК».
Источники, Отпуск в т/сеть котельные, Гкал, Недостоверные данные – Сумма тепловой энергии некорректных записей с объектов типа «Котельная» и «ИК». Важно понимать, что эти данные могут резко отличаться от фактического отпуска, суммарную величину которого за анализируемый период для конкретной ТУ источника надо в таком случае определить каким-то способом и занести ручным вводом.
Источники, Отпуск в т/сеть котельные, Гкал, В том числе ручной ввод – Сумма тепловой энергии из актов типа "Ручной ввод" за указанные в отчете месяц и год у объектов типа «Котельная» и «ИК».
Источники, Отпуск в т/сеть сторонние источники, Гкал, Достоверные данные – Сумма тепловой энергии корректных записей с объектов типа «ТЭЦ», «ИТ», «Котельная» и «ИК».
Источники, Отпуск в т/сеть сторонние источники, Гкал, Недостоверные данные – Сумма тепловой энергии некорректных записей объектов типа «ТЭЦ», «ИТ», «Котельная» и «ИК». Важно понимать, что эти данные могут резко отличаться от фактического отпуска, суммарную величину которого за анализируемый период для конкретной ТУ источника надо в таком случае определить каким-то способом и занести ручным вводом.
Источники, Отпуск в т/сеть сторонние источники, Гкал, В том числе ручной ввод – Сумма тепловой энергии из актов типа «Ручной ввод» за указанные в отчете месяц и год с объектов типа «ТЭЦ», «ИТ», «Котельная» и «ИК».
Источники, Итого – Сумма значений по столбцам с достоверными данными с учетом ручного ввода в блоках «Отпуск в т/сеть ТЭЦ, Гкал», «Отпуск в т/сеть котельные, Гкал» и «Отпуск в т/сеть сторонние источники, Гкал».
Отпуск потребителей АИИС ТиКУ, Показания приборов учёта, Гкал – Сумма тепловой энергии корректных записей с объектов потребителей.
Отпуск потребителей АИИС ТиКУ, Замещающий метод, Гкал – Сумма тепловой энергии, рассчитанной замещающими методами по причине некорректности результатов измерений на объектах потребителей.
Объекты потребителей — это объекты с типами:
Баня
ВНС
Гараж
Гостиница / Общежитие
Дошкольное образовательное учреждение (Детский сад / ясли)
Другой
Зонирование
КНС
Кинотеатр
Клуб
Коттедж / Частный дом
Лаборатория
МКД
Магазин
Медицинское учреждение (Больница, поликлиника, амбулатория, диспансер)
Не известен
Образовательное учреждение (Школа / ССУЗ / ВУЗ)
Пожарное депо
Правительственное учреждение / Административное здание
Прачечная
Предприятие общепита (Столовая / фабрика-кухня)
Скважина
Театр
Отпуск потребителей АИИС ТиКУ, Итого – Сумма "Показания приборов учёта, Гкал" и "Замещающий метод, Гкал".
Потери, Тех. потери, Гкал – Разница "Источники, Итого" - "Отпуск потребителей АИИС ТиКУ, Итого".
Потери, Тех. потери, % – "Тех. потери, Гкал" / "Источники, Итого".
Подотчет источники:
№ – Порядковый номер строки.
Адрес – Адрес и наименование объекта, наименование и серийный номер прибора учета, наименование и тип ресурса точки учета.
Показания приборов учета, Гкал – Сумма тепловой энергии корректных записей за весь период в ТУ.
Недостоверные показания, Гкал – Сумма тепловой энергии некорректных записей за весь период в ТУ.
Корректных записей – Количество записей, прошедших проверку на достоверность.
Q, T, M = null – Количество записей, не прошедших проверку "Q,M,T ≠ null".
MAX/MIN(Q,M) – Количество записей, не прошедших проверку "MAX/MIN(Q,M)".
ВНР>105% или ВНР<75% – Количество записей, не прошедших проверку "Недостаточность ВНР".
Qинж – Количество записей, не прошедших проверку "Проверка Qинж".
Т < 0°С или Т > 150°С – Количество записей, не прошедших проверку "Проверка Т".
Результаты измерений суточных архивов подсвечиваются зеленым фоном если они не прошли проверку на достоверность.
Результаты измерений суточных архивов подсвечиваются голубым фоном, если был выполнен дополняющий расчет при недостаточности ВНР.
Подотчет акты ручного ввода:
№ – Порядковый номер строки.
Адрес – Адрес и наименование объекта, наименование и серийный номер прибора учета, наименование и тип ресурса точки учета.
Общее кол-во тепловой энергии, Гкал – Общее количество тепловой энергии из акта ручного ввода за указанные месяц и год на ТУ (Виджет «Акты»).
Подотчет потребители:
№ – Порядковый номер строки.
Адрес – Адрес и наименование объекта, наименование и серийный номер прибора учета, наименование и тип ресурса точки учета.
Идентификатор – Параметр "Идентификатор" с формы точки учета.
Показания приборов учета, Всего, Гкал – Сумма тепловой энергии за весь период на ТУ.
Показания приборов учета, В т.ч. досчет по ВНР, Гкал – Сумма тепловой энергии, рассчитанная с помощью досчета по ВНР за весь период на ТУ.
Замещающий метод, Всего, Гкал – Сумма тепловой энергии, рассчитанная по замещающими методами за весь период в ТУ.
Замещающий метод, В т.ч. по средним показаниям (СЗБП), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по средним значениям ближайших показаний.
Замещающий метод, В т.ч. по фактической нагрузке в ТУ по одному акту БС, Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по данным одного акта БС.
Замещающий метод, В т.ч. по фактической нагрузке в ТУ по группе актов БС, Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по данным группы актов БС.
Замещающий метод, В т.ч. по фактической нагрузке в ТУ (ФН в ТУ), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по фактической нагрузке в ТУ.
Замещающий метод, В т.ч. по объектам-аналогам (Аналоги), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по объектам-аналогам.
Замещающий метод, В т.ч. по средней нагрузке ГВС с компенсацией суточной неравномерности (СН ГВС с КСН), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по средней нагрузке ГВС с компенсацией суточной неравномерности.
Замещающий метод, В т.ч. по фактической нагрузке (ФН методика пр.610), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по фактической нагрузке (ФН методика пр.610).
Замещающий метод, В т.ч. по договорной нагрузке отопления и средней нагрузке ГВС с компенсацией суточной неравномерности (ДН Отопл + СН ГВС с КСН), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по договорной нагрузке отопления и средней нагрузке ГВС с компенсацией суточной неравномерности.
Замещающий метод, В т.ч. по договорной нагрузке (ДН), Гкал – Сумма тепловой энергии, рассчитанная с помощью замещающего метода по договорной нагрузке
Более подробная информация о видах замещающих методов и их работе указана в отдельной статье.
Корректных записей – Количество записей, прошедших проверку на достоверность.
Q, T, M = null – Количество записей, не прошедших проверку "Q,M,T ≠ null".
MAX/MIN(Q,M) – Количество записей, не прошедших проверку "MAX/MIN(Q,M)".
ВНР>105% или ВНР<75% – Количество записей, не прошедших проверку "Недостаточность ВНР".
М1 < 0,96 × М2 – Количество записей, не прошедших проверку "М1 > 0,96 × М2".
Qинж – Количество записей, не прошедших проверку "Проверка Qинж".
Т < 0°С или Т > 150°С – Количество записей, не прошедших проверку "Проверка Т".
Значения суточных архивов подсвечиваются, если результаты не прошли проверку на достоверность и применены замещающие методы. Цветовая легенда замещающих методов отображается в правой нижней части каждой страницы отчета.
Используемые проверки результатов измерений на достоверность.
Для ТУ потребителей:
Q,M,T ≠ null: Проверка собственно наличия результатов измерений в архивах АИИС за указанный период времени для параметров Q, М1, М2, Т1, Т2.
MAX/MIN(Q,M): 0 т/сутки ≤ М ≤ 3×10⁴ т/сутки; 0 ≤ Q ≤ 2,4×10³ Гкал/сутки.
М1 > 0,96 × М2: Проверка согласованности каналов измерения расходов на соблюдение условия М1 > 0,96 × М2 (проверка пропускается для тупиковых систем ГВС и ТУ многовводовых объектов).
Недостаточность ВНР: 75% ≤ ВНР ≤ 105% (при отсутствии значений параметра ВНР в архиве проверка пропускается). Если указанное условие соблюдается, но величина ВНР не равна в точности 24 часа, то производится дополняющий расчет по фактической величине ВНР.
Проверка Qинж: abs(Q-Qинж) ≤ abs(0,1×Q), где
Qинж1 = (М1×(Т1-Тхв)-М2×(Т2-Тхв))/1000 (для всех типов ТУ).
Qинж2 = М1×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме).
Qинж3 = М2×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме).
Qинж4=(М1×(Т1-Т2)+М3×(Т2-Тхв))/1000 (Формула применяется в ситуации, если в унифицированных архивах ТУ присутствует параметр М3 не равный null, и известно, что данная величина представляет собой расход на подпитку тепловой сети. Если ориентироваться на номера схем с описанием организации узла учета, то эта формула применима для схем 4.1, 4.2, 4.3, 4.4, 4.5, 5.1, 5.9 (для контура отопления).
Для тупиковых систем ГВС вычисления производятся только по формулам Qинж1 и Qинж2 с подстановкой величин М2=0 и Т2=0.
В случае отсутствия в архиве данных о Тхв ее значение приравнивается к нулю.
Проверка считается пройденной, если указанное условие соблюдается хотя бы для одного из полученных трех значений Qинж.Проверка Т: (0 < Т1 < 150) И (0 < Т2 < 150) И (Т1 > Т2).
Проверка условия (Т1 > Т2) пропускается для всех типов ТУ в течение межотопительного периода (МОП).
Для ТУ источников:
Q,M,T ≠ null: Проверка наличия собственно архивных значений за указанный период времени для параметров Q, М1, М2, Т1, Т2.
MAX/MIN(Q,M): 0 т/сутки ≤ М ≤ 10⁶ т/сутки; -8×10⁴ ≤ Q ≤ 8×10⁴ Гкал/сутки.
Недостаточность ВНР: 75% ≤ ВНР ≤ 105% (при отсутствии значений параметра ВНР в архиве проверка пропускается). Если указанное условие соблюдается, но величина ВНР не равна в точности 24 часа, то производится дополняющий расчет по фактической величине ВНР.
Проверка Qинж: abs(Q-Qинж) ≤ abs(0,1×Q), где
Проверка считается пройденной, если указанное условие соблюдается хотя бы для одного из полученных трех значений Qинж.
Qинж1 = (М1×(Т1-Тхв)-М2×(Т2-Тхв))/1000 (для всех типов ТУ).
Qинж2 = М1×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме).
Qинж3 = М2×(Т1-Т2)/1000 (только для ТУ отопления и комбинированного типа, если ГВС реализована по закрытой схеме).
Qинж4=(М1×(Т1-Т2)+М3×(Т2-Тхв))/1000 (Формула применяется в ситуации, если в унифицированных архивах ТУ присутствует параметр М3 не равный null, и известно, что данная величина представляет собой расход на подпитку тепловой сети. Если ориентироваться на номера схем с описанием организации узла учета, то эта формула применима для схем 4.1, 4.2, 4.3, 4.4, 4.5, 5.1, 5.9 (для контура отопления).
Для тупиковых систем ГВС вычисления производятся только по формулам Qинж1 и Qинж2 с подстановкой величин М2=0 и Т2=0.
В случае отсутствия в архиве данных о Тхв ее значение приравнивается к нулю.Проверка Т: (0 < Т1 < 150) И (0 < Т2 < 150)
Метод проверки Qинж предназначен для выявления грубых ошибок подсчета количества тепловой энергии, связанных в основном с ошибками в программном обеспечении тепловычислителей. Такие ошибки встречаются относительно редко, но тем не менее они все-таки иногда происходят, причем это может быть как одномоментно, т.е. в одном суточном архиве за месяц, как и системно - подряд несколько суток.
Суть проверки на Qинж состоит в сравнении архивного значения тепловой энергии из памяти вычислителя со значением, полученным по одной из инженерных формул, используемых для оценочного расчета "на коленке". При этом чаще всего используются суточные архивы, а иногда в случае необходимости - часовые.
По результатам многолетнего использования этой проверки можно утверждать, что она очень эффективна для выявления определенных специфических ошибок в работе тепловычислителей и исключения ошибочных результатов из аналитической обработки результатов измерений.
Важно отметить:
Показания точек учёта объектов-источников с типом ресурса "ТС" приравниваются к нулю если анализируемые отчётом даты попадают в период режима работы "Лето".
При наличии отключений в определенный день (загружаются из 1С и МПТС) используется логика:
Если значение является достоверным, оно отображается как есть;
Если значение является недостоверным, тогда, при расчете замещающим методом, рассчитывается новое значение по формуле: "результат замещающего метода" / 24 * "кол-во часов без отключений за определенную дату"
Проверить наличие отключений за определённый период можно с помощью отчёта "Отчёт по сравнению отключений из 1С и МПТС".
Стоит отметить, что данный отчёт анализирует акты ручного ввода, с информацией о которых вы можете ознакомиться в отдельной статье.
