В данной статье представлена информация по взаимодействию с виджетами на форме прибора учёта или регулятора в АИИС. Виджеты ПУ/регулятора позволяют просмотреть, а также настроить параметры вычислителя. Подробная информация об основных взаимодействиях с виджетами (добавлении/перемещении/удалении) указана в статье «Назначение виджетов и взаимодействие с ними».
Важно отметить, что описание работы с общими виджетами (точки учёта, контуры, текущие/завершенные задачи и т.д.) указано в отдельной статье.
Содержание:
Виджет «Настроечные параметры»
Виджет «Параметры для расчета пределов погрешности теплосчетчика»
Виджет «Список сработавших событий»
Основные элементы виджетов
На большинстве виджетов имеется ряд универсальных функций:
Кнопка для ручного обновления виджета (рис. 1, элемент 1) позволяет единоразово обновить информацию на виджете;
Кнопка для открытия виджета на весь экран (рис. 1, элемент 2) позволяет развернуть виджет на весь экран;
- Кнопка для настройки виджета (рис. 1, элемент 3) позволяет настроить отображаемую информацию на виджете.

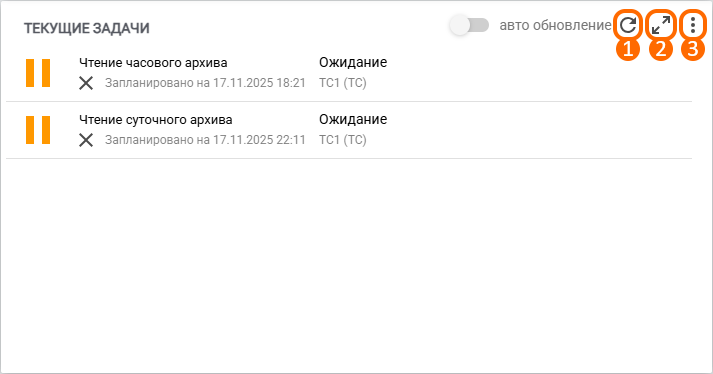

Рисунок 1 – Основные элементы на виджетах
Виджет «Настроечные параметры»
Виджет позволяет просмотреть и контролировать настроечные параметры прибора учёта или регулятора, считываемые из вычислителя (рис. 2).

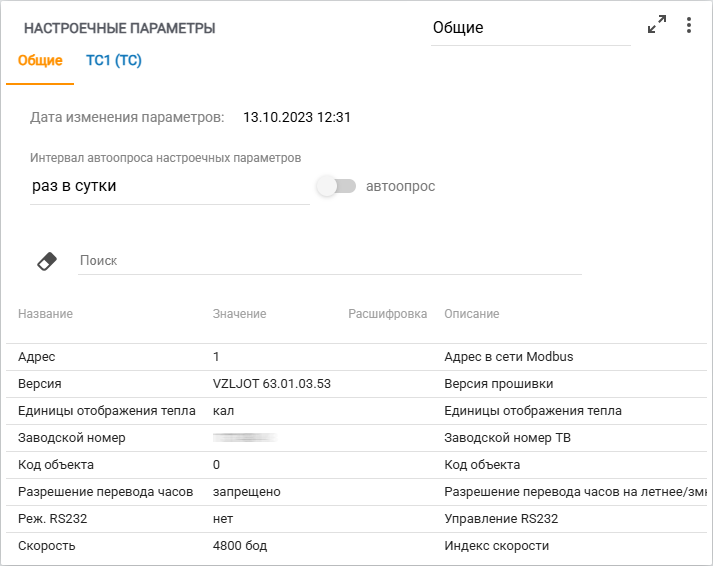

Рисунок 2 – Виджет «Настроечные параметры»
На самом виджете доступен ряд функций:
Кнопки для навигации между разделами (рис. 3, элемент 1, 2) позволяют перейти во вкладку с настроечными параметрами ПУ/регулятора, а также на вкладку с параметрами по точке учёта/контуру;
Настройки автоопроса (расположены над полем поиска) позволяют автоматически считывать настроечные параметры с прибора учёта или регулятора. Для настройки автоопроса предусмотрены следующие параметры:
Интервал автоопроса настроечных параметров – период, через который выполняется автоматическое чтение данных с ПУ/регулятора;
Ползунок «Автоопрос» – опция, позволяющая запустить/отключить автоматический опрос прибора/регулятора в соответствии с указанным интервалом (см. предыдущий параметр).
Поле для поиска (рис. 3, элемент 3) позволяет ввести полное/частичное наименование искомого параметра. Для быстрой очистки поля поиска используется кнопка в левой части строки;
Настройка столбцов (рис. 3, элемент 4) позволяет изменить расположение столбцов на виджете;
Кнопка для удаления параметров (рис. 3, элемент 5) позволяет удалить считанные значения параметров на виджете.

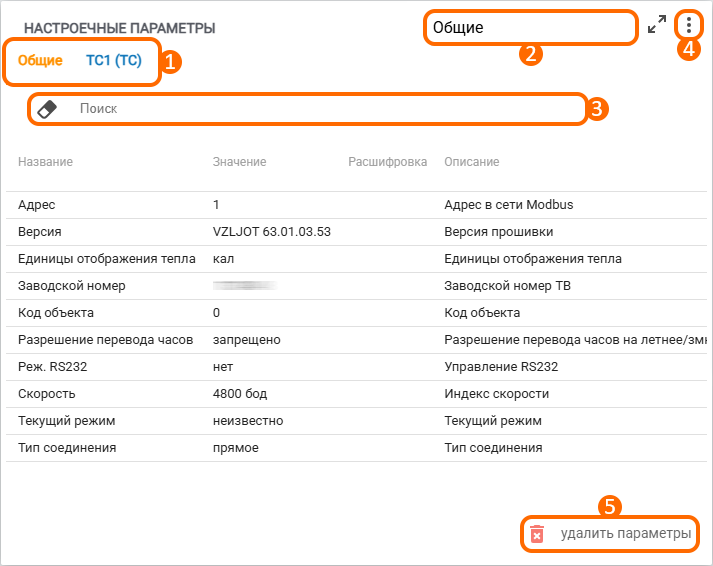

Рисунок 3 – Функциональные элементы виджета «Настроечные параметры»
Виджет «Статус прибора учёта»
Виджет позволяет выводить статусы прибора учёта (рис. 4).
Для работы с данным виджетом учётная запись пользователя должна обладать следующими функциональными ролями: «Создание прибора учёта» и «Редактирование прибора учёта».
Рисунок 4 – Виджет «Статус прибора учёта»
На виджете доступен ряд функций:
Кнопка создания статуса (рис. 5, элемент 1) позволяет добавить запись о статусе прибора учёта. При добавлении статуса к заполнению доступны следующие параметры:
Статус прибора учёта – статус прибора учёта (исправен/неисправен/отсутствует);
Причина – причина неисправности прибора учёта (вышел из строя/обесточен). Важно: данный параметр доступен только при добавлении записи о статусе ПУ «Неисправен»;
«Дата начала; Дата окончания» – период времени, в течение которого прибор учёта находился в указанном статусе. Важно отметить, что периоды времени записей о статусе не должны пересекаться. При пересечении дат будет происходить смещение периода действия предыдущего/следующего статуса ПУ;
Файлы – файлы для записи о приборе учёта. Для загрузки файла потребуется нажать кнопку в правой части параметра. Далее появится окно, в котором нужно кликнуть по опции «Выбрать файл» в левом нижнем углу окна. После выбора необходимого файла нужно нажать кнопку «Добавить» в правом нижнем углу окна;
Примечание – любой произвольный текст, который будет отображаться на виджете.
Кнопка для ручного обновления виджета (рис. 5, элемент 2) позволяет единоразово обновить информацию на виджете;
Кнопка удаления статуса (рис. 5, элемент 3) позволяет удалить запись о статусе прибора учёта. Для отображения данной опции необходимо навести указатель мыши на ячейку с информацией о статусе ПУ;
Кнопка редактирования статуса (рис. 5, элемент 4) позволяет изменить параметры записи о статусе прибора учёта. Для отображения данной опции необходимо навести указатель мыши на ячейку с информацией о статусе ПУ.
После введения всех необходимых параметров нужно нажать кнопку «Применить».

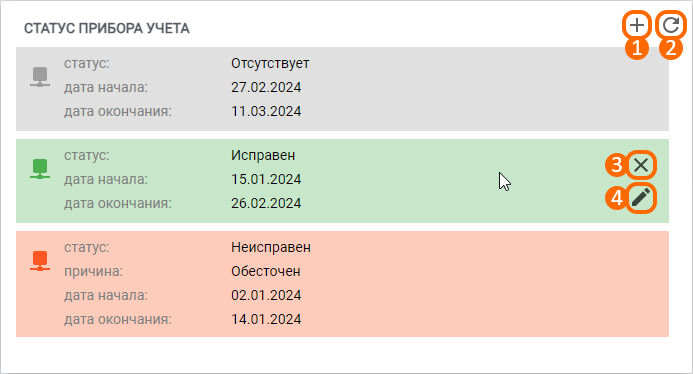

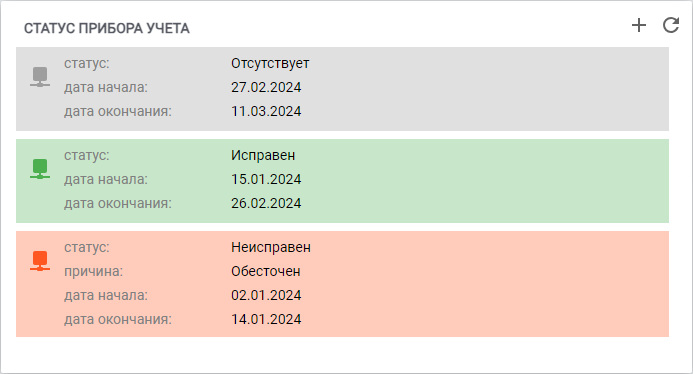

Рисунок 5 – Функциональные элементы виджета «Статус прибора учёта»
Виджет «Датчики на приборе»
Виджет позволяет отобразить датчики на приборе учёта/регуляторе (рис. 6). Ознакомиться с подробной информацией по работе с датчиками на ПУ/регуляторе можно в отдельной статье.

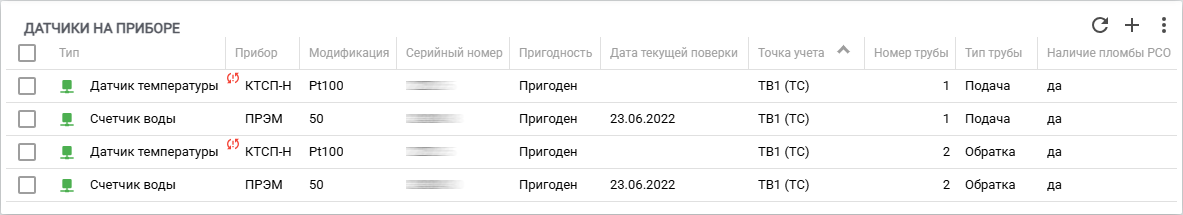

Рисунок 6 – Виджет «Датчики на приборе»
Виджет «Параметры для расчета пределов погрешности теплосчетчика»
Виджет позволяет отобразить основные исходные параметры для выполнения полного или частичного расчёта пределов погрешности канала измерения тепловой энергии теплосчётчика на форме прибора учёта (рис. 7). Полный расчёт представляет собой сумму всех пределов относительных погрешностей (канала измерения расхода в подаче и обратке, канала измерения разности температур и канала вычисления тепловой энергии), частичный – только выбранных пользователем (при помощи чекбоксов).
Важно: анализ будет производиться только по ТУ ТС с нагрузкой, в которой имеется отопление и по датчикам с типами «Счетчик воды» и «Датчик температуры».

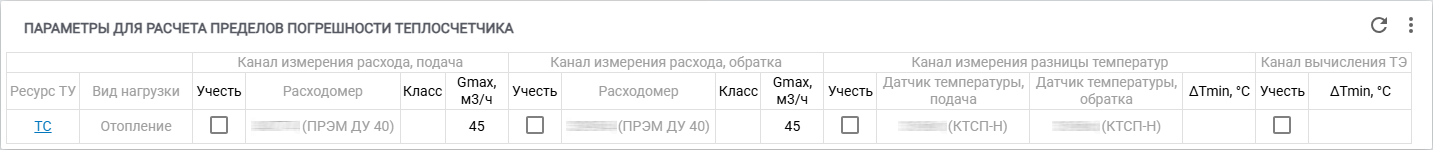

Рисунок 7 – Виджет «Параметры для расчёта пределов погрешности теплосчетчика»
На виджете доступен ряд функций:
Опция для учёта канала измерения (рис. 8, элемент 1) позволяет учитывать только выбранные каналы измерения при расчёте общей погрешности;
Кнопка редактирования канала измерения (рис. 8, элемент 2) позволяет изменить параметры необходимого канала измерения. Для отображения данной опции необходимо навести указатель мыши на строку записи (по вертикали) и столбец параметра (по горизонтали). Перечень параметров, доступных для заполнения:
Расходомер – датчик для измерения расхода на подающем/обратном трубопроводе (с виджета «Датчики на приборе» на форме ПУ);
Класс – показатель, определяющий максимальную погрешность при измерении потреблённого ресурса (указывается в паспорте к прибору учёта). Значение класса точности хранится за параметром «Класс» датчика с типом «Счетчик воды» в виджете «Датчики на приборе». Важно: классы точности обозначаются числами «1» или «2»;
Gmax – верхний предел измерений объемного расхода (т.е. максимальное значение расхода), при котором теплосчётчики обеспечивают свои метрологические характеристики при непрерывной работе. Значение максимального расхода хранится за параметром «Верхний предел» соответствующего датчика в виджете «Датчики на приборе»;
Датчик температуры – датчик температуры на подающем/обратном трубопроводе (с виджета «Датчики на приборе» на форме ПУ);
ΔTmin – минимальное значение разности температур в подающем и обратном трубопроводах согласно паспорту СИ.
Кнопка настройки виджета (рис. 8, элемент 3) позволяет настроить следующие параметры:
Название – наименование виджета;
Чекбокс «Отображать столбцы с названием датчиков» – опция, позволяющая отображать/скрыть столбцы с наименованием датчиков на виджете.

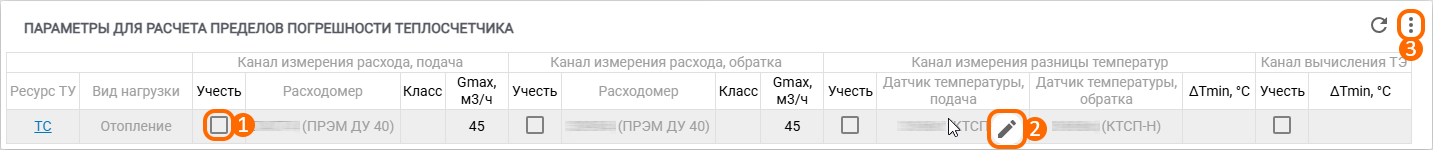

Рисунок 8 – Функциональные элементы виджета «Параметры для расчёта пределов погрешности теплосчетчика»
Виджет «Список сработавших событий»
Виджет позволяет отобразить список сработавших событий по прибору учёта/регулятору (рис. 9). Ознакомиться с информацией по работе с функционалом групп событий можно в статье «Группы пользовательских событий». Также имеется описание всех пользовательских событий прибора учёта/регулятора.

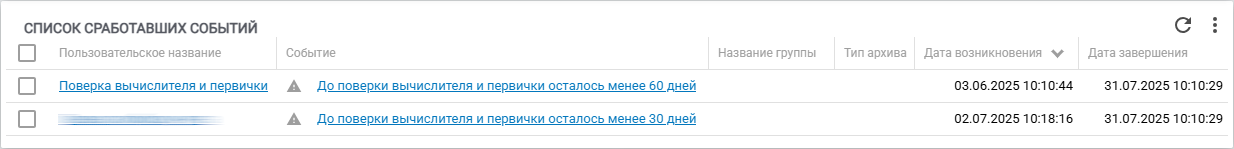

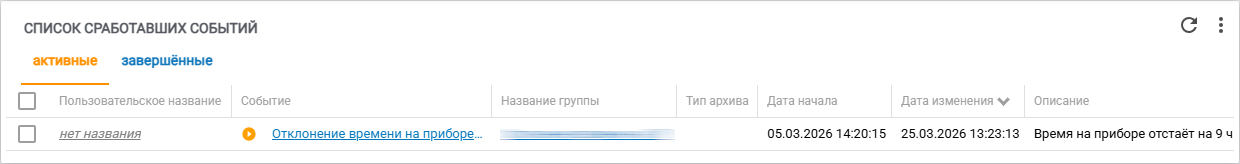

Рисунок 9 – Виджет «Список сработавших событий»
Виджет «Файлы»
Виджет позволяет отобразить файлы по прибору учёта/регулятору (рис. 10). Подробная информация о взаимодействии с файлами (редактировании, удалении и т.д.) на виджете представлена в отдельной статье.

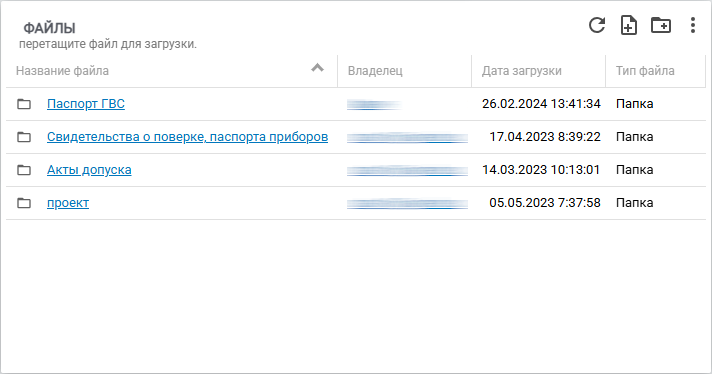

Рисунок 10 – Виджет «Файлы»
