В данной статье представлена информация по взаимодействию с виджетами на форме модема в АИИС. Виджеты модема позволяют просмотреть, а также настроить некоторые параметры устройства сбора и передачи данных (УСПД). Подробная информация об основных взаимодействиях с виджетами (добавлении/перемещении/удалении) указана в статье «Назначение виджетов и взаимодействие с ними».
Важно отметить, что описание работы с общими виджетами (приборы учёта, регуляторы, текущие/завершенные задачи и т.д.) указано в отдельной статье.
Содержание:
Виджет «Список сработавших событий»
Основные элементы виджетов
На большинстве виджетов имеется ряд универсальных функций:
Кнопка для ручного обновления виджета (рис. 1, элемент 1) позволяет единоразово обновить информацию на виджете;
Кнопка для открытия виджета на весь экран (рис. 1, элемент 2) позволяет развернуть виджет на весь экран;
- Кнопка для настройки виджета (рис. 1, элемент 3) позволяет настроить отображаемую информацию на виджете.

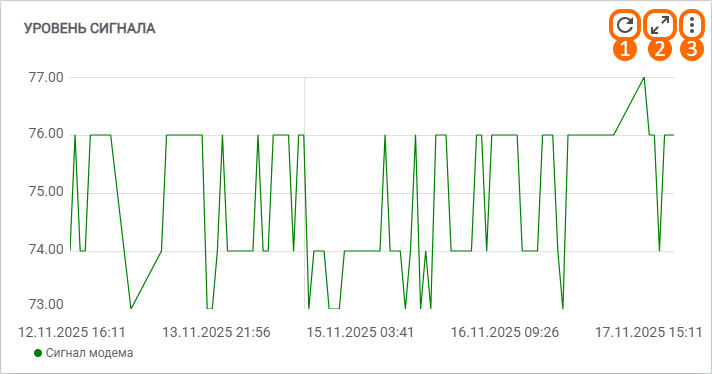

Рисунок 1 – Основные элементы на виджетах
Виджет «Параметры»
Виджет позволяет отобразить параметры и текущее состояние модема (рис. 2).

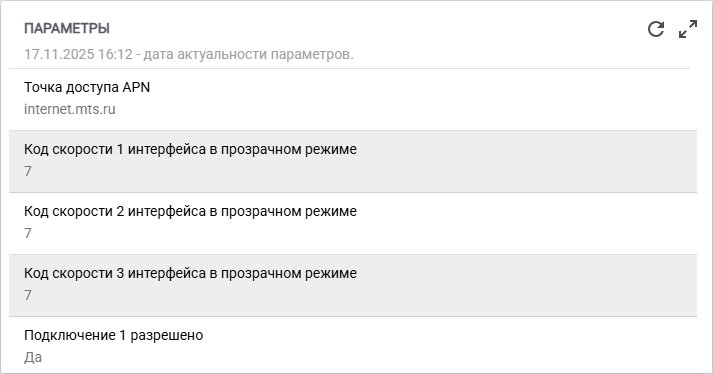

Рисунок 2 – Виджет «Параметры»
Виджет «Статус модема»
Виджет позволяет выводить статусы модема (рис. 3).
Для работы с данным виджетом учётная запись пользователя должна обладать следующими функциональными ролями: «Создание модема» и «Редактирование модема».

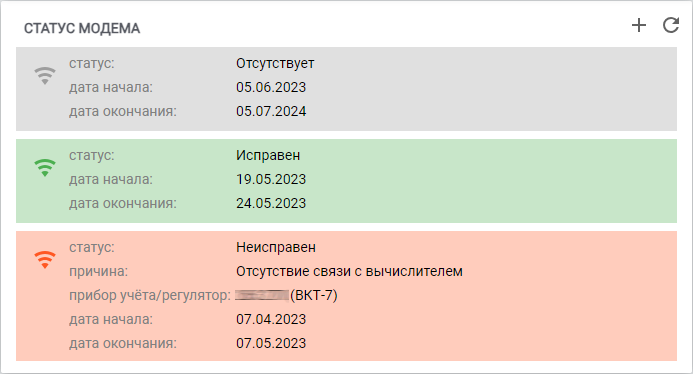

Рисунок 3 – Виджет «Статус модема»
На виджете имеется ряд функций:
Кнопка создания статуса (рис. 4, элемент 1) позволяет добавить запись о статусе модема. При добавлении статуса к заполнению доступны следующие параметры:
Статус модема – статус модема (исправен/неисправен/отсутствует);
Причина – причина неисправности модема (вышел из строя/обесточен/отсутствие связи с вычислителем). Важно: данный параметр доступен только при добавлении записи о статусе модема «Неисправен»;
Прибор учёта/регулятор – ПУ/Регулятор, с которым отсутствует связь у модема. Для заполнения параметра выбирается подключенный к модему ПУ/Регулятор. Важно: данный параметр доступен только при добавлении записи о статусе модема «Неисправен» с причиной неисправности «Отсутствие связи с вычислителем»;
«Дата начала; Дата окончания» – период времени, в течение которого модем находился в указанном статусе. Важно отметить, что периоды времени записей о статусе не должны пересекаться. При пересечении дат будет происходить смещение периода действия предыдущего/следующего статуса модема;
Файлы – файлы для записи о модеме. Для загрузки файла потребуется нажать кнопку в правой части параметра. Далее появится окно, в котором необходимо кликнуть по опции «Выбрать файл» в левом нижнем углу окна. После выбора необходимого файла нужно нажать кнопку «Добавить» в правом нижнем углу окна;
Примечание – любой произвольный текст, который будет отображаться на виджете.
Кнопка удаления статуса (рис. 4, элемент 2) позволяет удалить запись о статусе модема. Для отображения данной опции необходимо навести указатель мыши на ячейку с информацией о статусе модема;
Кнопка редактирования статуса (рис. 4, элемент 3) позволяет изменить параметры записи о статусе модема. Для отображения данной опции необходимо навести указатель мыши на ячейку с информацией о статусе модема.
После введения всех необходимых параметров нужно нажать кнопку «Применить».

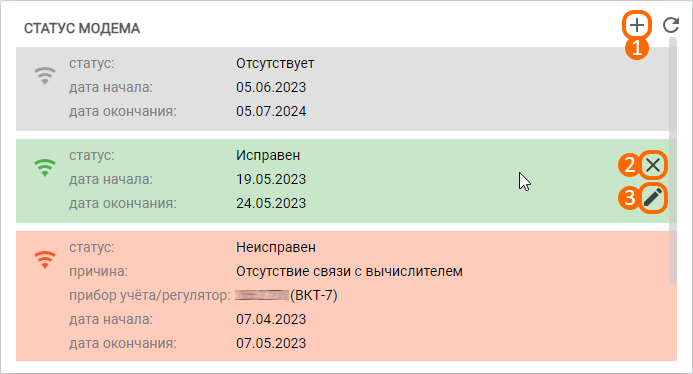

Рисунок 4 – Функциональные элементы виджета «Статус модема»
Виджет «Уровень сигнала»
Виджет позволяет графически отобразить уровень сигнала модема за период (рис. 5).

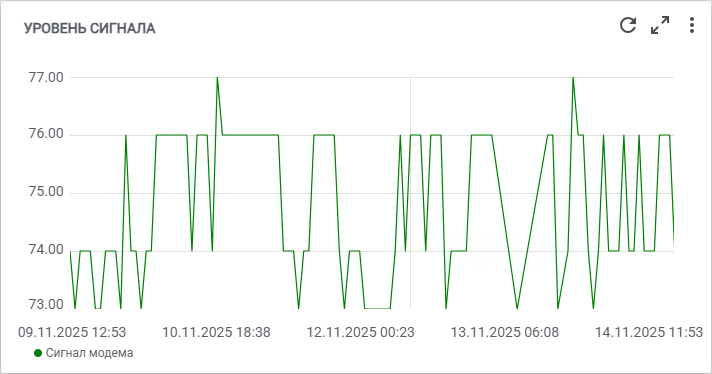

Рисунок 5 – Виджет «Уровень сигнала»
На самом виджете доступен ряд функций:
Скрытие/показ данных (рис. 6, элемент 1). По нажатию на название параметра (под графиком) можно скрыть/отобразить данные по уровню сигнала модема;
Показ подробностей по точке (рис. 6, элемент 2). При наведении курсора на линию графика появится окно с датой, временем и значением параметра для ближайшей точки данных;
Настройка виджета (рис. 6, элемент 3). По клику на значок вертикального троеточия откроется форма настроек виджета, в которой доступны для изменения следующие параметры:
«Начало периода; Конец периода» – период (по умолчанию 5 дней), за который необходимо отобразить график уровня сигнала модема на виджете;
Размер шага – размер шага по оси времени на графике;
Тип шага – единица измерения шага времени (минуты/часы/дни/недели/месяцы/годы) на графике.

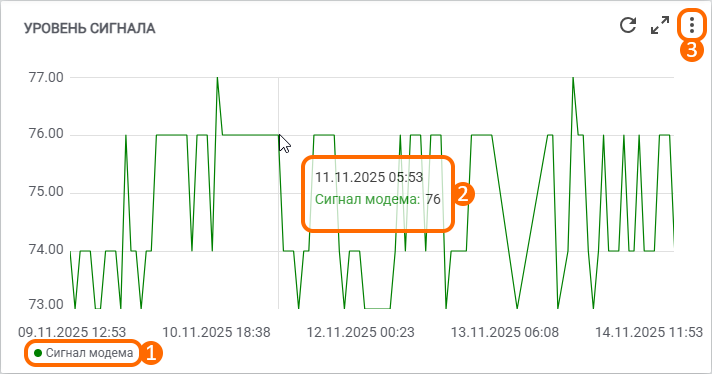

Рисунок 6 – Функциональные элементы виджета «Уровень сигнала»
Виджет «Обмен»
Виджет позволяет отобразить обмен между модемом и прибором учёта (рис. 7).

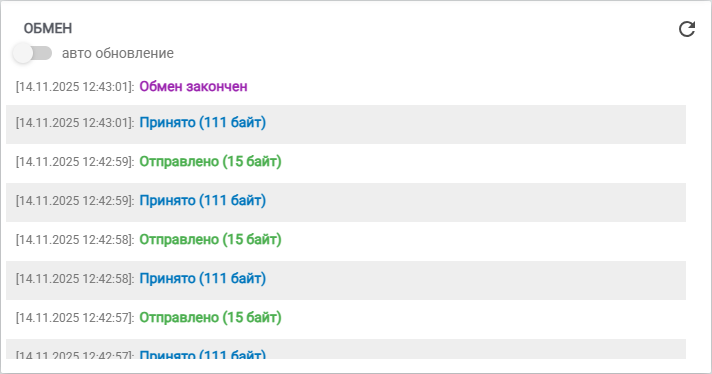

Рисунок 7– Виджет «Обмен»
На виджете доступен ряд функций:
Ползунок для автообновления (рис. 8, элемент 1) позволяет включить/отключить автоматическое обновление виджета каждые несколько секунд;
Скролл (прокрутка) списка (рис. 8, элемент 2) позволяет просмотреть данные обмена при опросе прибора, которые не помещаются на виджете одновременно.

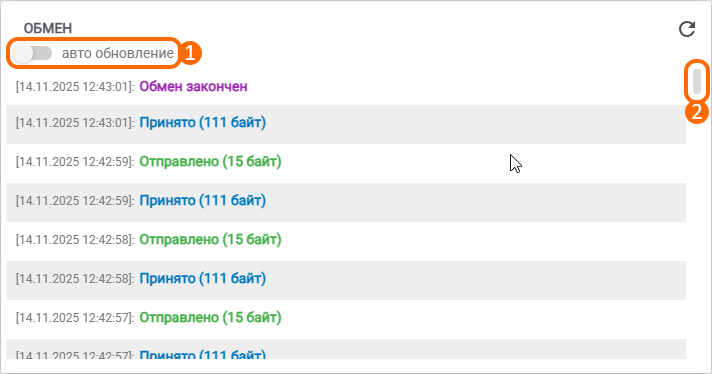

Рисунок 8 – Функциональные элементы виджета «Обмен»
Виджет «Датчики»
Виджет позволяет отобразить дискретные датчики состояния модема (рис. 9). Детальная информация по взаимодействию с датчиками (просмотр/создание/удаление) указана в отдельной статье.

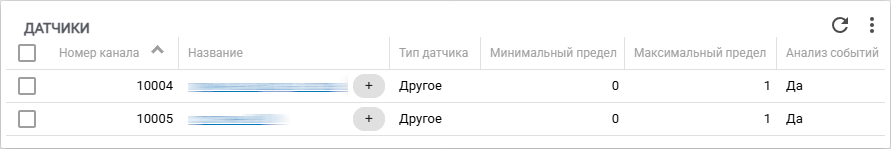

Рисунок 9– Виджет «Датчики»

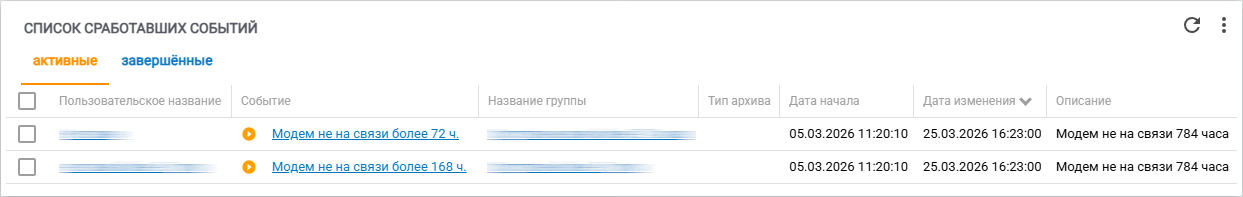

Виджет «Список сработавших событий»
Виджет позволяет отобразить список сработавших событий по модему (рис. 10). Ознакомиться с информацией по работе с функционалом групп событий можно в статье «Группы пользовательских событий». Также имеется описание всех пользовательских событий модема.

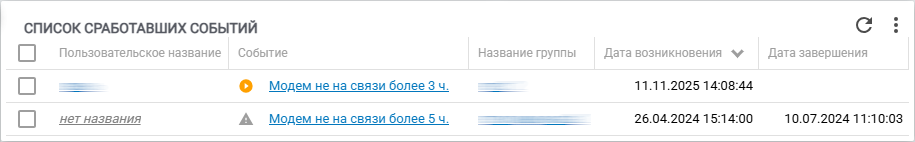

Рисунок 10 – Виджет «Список сработавших событий»
Виджет «Файлы»
Виджет позволяет отобразить файлы по модему (рис. 11). Подробная информация о взаимодействии (редактировании, удалении и т.д.) с файлами на виджете представлена в отдельной статье.

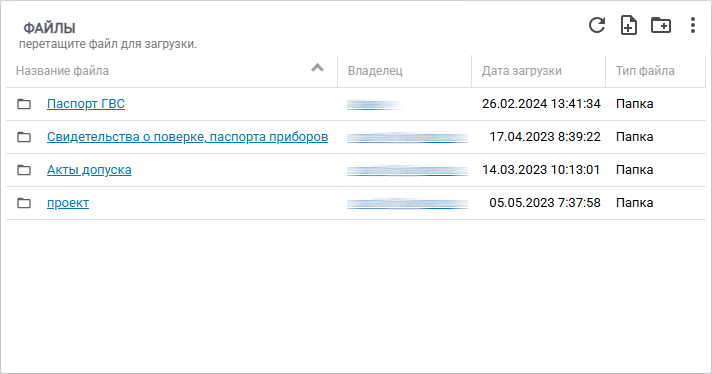

Рисунок 11 – Виджет «Файлы»
