Настройка дискретных датчиков на модеме EL-310XB

Последние изменения: 06.09.2024

В данной статье представлена информация по настройке датчиков дискретных сигналов на модеме «EL-310XB» в АИИС «Элдис».

Для настройки дискретных датчиков в АИИС учётная запись пользователя должна обладать следующими функциональными ролями:

  • Создание модемов;

  • Создание датчиков состояния;

  • Создание техносхем.


Содержание:

1 Основная информация

2 Настройка дискретных датчиков

 2.1 Создание модема

 2.2 Создание датчиков

 2.3 Создание технологической схемы

 2.4 Отображение технологической схемы на мнемосхеме


1 Основная информация

Состояние датчиков дискретных сигналов на модеме серии «EL-310XB» в АИИС «Элдис»:

  1. Датчик «Причина выхода на связь»:

    • «0» – согласно расписанию;

    • «1» – внеочередной выход на связь.

  2. Датчик «Состояние DIN»:

    • «0» – замкнут;

    • «1» – разомкнут.


2 Настройка дискретных датчиков

В данном разделе указана информация по настройке датчиков дискретных сигналов на модеме «EL-310XB».


2.1 Создание модема

Для настройки датчиков в АИИС потребуется создать модем «EL-310XB». Ознакомиться с алгоритмом создания модема «EL-310XB» в АИИС можно в статье «Общая информация об автономных модемах серии EL-310xB».


2.2 Создание датчиков

На форме модема необходимо создать два дискретных датчика: «Причина выхода на связь» и «Состояние DIN» (рис. 1). Подробная информация по созданию дискретных датчиков на модеме представлена в отдельной статье.

При создании датчика «Причина выхода на связь» нужно указать следующие параметры:

  • Название датчика – «Причина выхода на связь»;

  • Номер канала – «10004»;

  • Тип датчика – «Другое»;

  • Минимальный предел – «0»;

  • Максимальный предел – «1»;

  • Чекбокс «Включить анализ событий» – «Да» (активен).

После введения всех необходимых параметров нужно нажать кнопку «Создать» на панели действий в верхней части формы.

При создании датчика «Состояние DIN» заполняются следующие параметры:

  • Название датчика – «Состояние DIN»;

  • Номер канала – «10005»;

  • Тип датчика – «Другое»;

  • Минимальный предел – «0»;

  • Максимальный предел – «1»;

  • Чекбокс «Включить анализ событий» – «Да» (активен).

После указания всех параметров нужно нажать кнопку «Создать» на панели действий в верхней части формы.

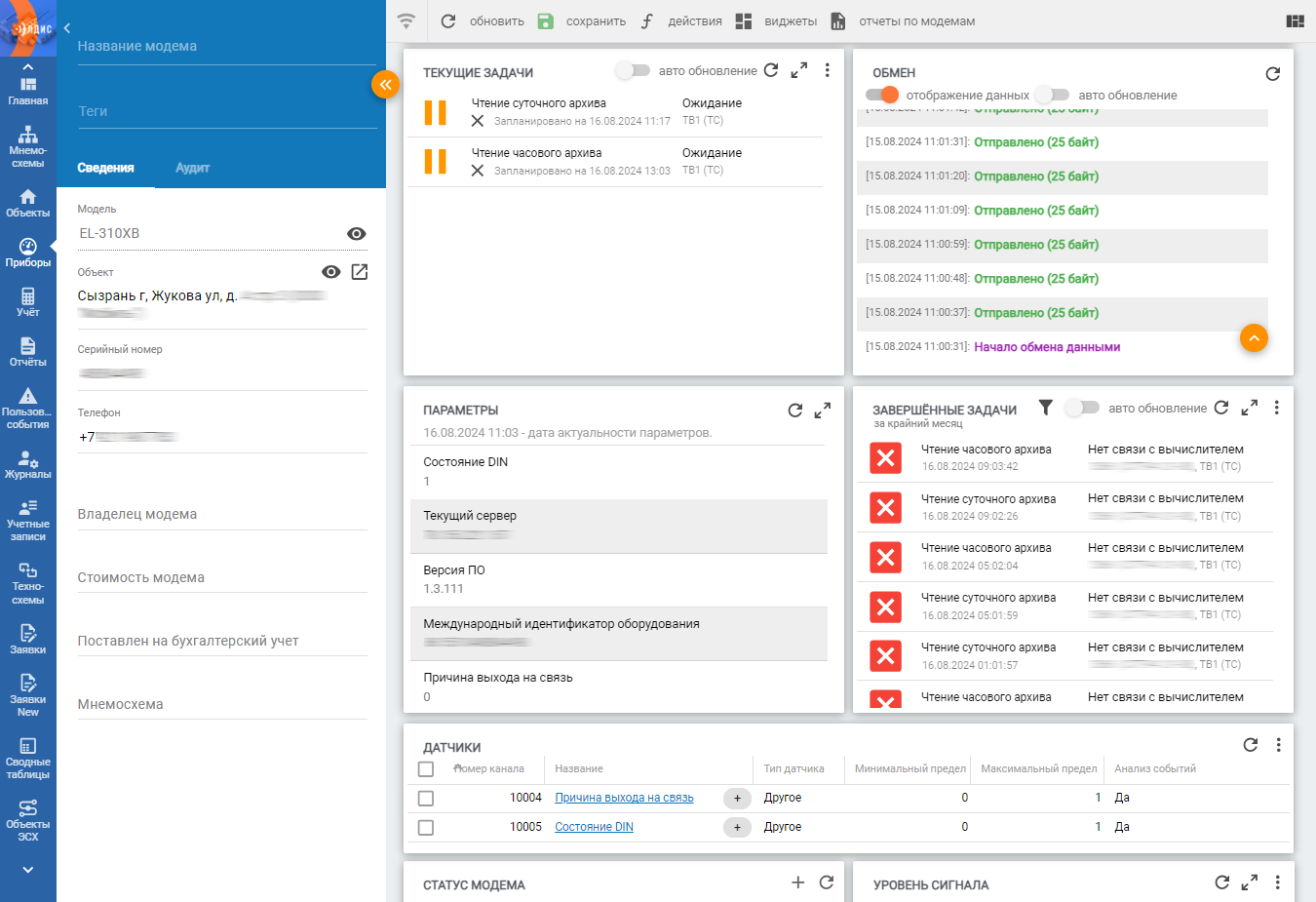

Рисунок 1 – Пример созданных датчиков на модеме


2.3 Создание технологической схемы

Работу датчиков можно посмотреть при помощи функционала «Техносхемы» в АИИС. Для этого потребуется создать новую технологическую схему. Ознакомиться с подробной информацией по работе с данным функционалом можно в статье «Создание технологической схемы». На форме редактирования техносхемы потребуется выбрать группу «Информация, навигация, оборудование» в разделе «Элементы» и вынести на поле редактирования: два элемента «Данные с датчика» и два элемента «Дискретный индикатор датчика». При настройке вывода данных датчика необходимо указать ранее созданные датчики на модеме «EL-310XB».

На форме настройки дискретного индикатора датчика «Причина выхода на связь» необходимо указать следующие параметры:

  • Датчик – датчик «Причина выхода на связь», созданный на модеме;

  • Начало интервала срабатывания – «0»;

  • Завершение интервала срабатывания – «0»;

  • «Цвет срабатывания; Цвет несрабатывания» – цвет индикатора при срабатывании датчика (при желании может быть изменен).

После введения всех необходимых параметров нужно нажать кнопку «Ок».

В окне настройки дискретного индикатора датчика «Состояние DIN» нужно указать следующие параметры:

  • Датчик – датчик «Состояние DIN», созданный на модеме;

  • Начало интервала срабатывания – «1»;

  • Завершение интервала срабатывания – «1»;

  • «Цвет срабатывания; Цвет несрабатывания» – цвет индикатора при срабатывании датчика (при желании может быть изменен).

После введения всех параметров нужно нажать кнопку «Ок».

Далее для проверки работоспособности датчиков нужно нажать кнопку «Просмотреть» на панели действий в верхней части окна. Для сохранения внесенных изменений нужно нажать кнопку «Сохранить» на панели действий в верхней части экрана.


2.4 Отображение технологической схемы на мнемосхеме

Технологическая схема может быть отображена на мнемосхеме. Для этого нужно добавить виджет «Техносхема» на форму мнемосхемы. Подробная информация об основных взаимодействиях с виджетами указана в отдельной статье. После чего при его настройке выбрать необходимую для отображения технологическую схему. Более подробно с работой данного виджета можно ознакомиться по ссылке.
