Выбор ресурса, нагрузок и пр. параметров в зависимости от типов теплопунктов потребителей

Последние изменения: 02.09.2024

Данная статья включает в себя перечень возможных схем подключения отопления и горячего водоснабжения, с краткой инструкцией в табличном представлении по заполнению атрибутов на форме точек учета в АИИС, согласно каждой из описанных схем.

Подробная информация по принципу занесения и значениях каждого из упомянутых ниже атрибутов доступна в статье «Описание параметров точек учета теплоснабжения».

Параметр "Наличие нагрузки" - находится/заполняется на форме точки учета во вкладке «Сведения», и позволяет пользователям АИИС указать на какие потребности (отопление и/или ГВС, и/или вентиляция, и/или на технологические нужды) расходуется теплоноситель и тепловая энергия (Q) в системе теплоснабжения в рамках данной ТУ.
Стоит отметить, параметр «Наличие нагрузки» присутствует на точках учета со следующими типами ресурсов: ТС; ГВС; ТС+ГВС(Общий учет с контролем ГВС); ТС, ГВС (Раздельный учет); ТС, ХВС; ГВС,ХВС.

Важно отметить, что представленный перечень схем подключения узлов учёта тепловой энергии и теплоносителя на объектах конечных потребителей учитывает возможность наличия следующих ситуаций:

Если на точке учёта имеются отдельные трубопроводы холодного водоснабжения, которые предназначены только на нужды ХВС (не используются в системе ГВС). Для таких случаев в схемах, предусматривающих конфигурацию точки учёта с ресурсом ТС, возможно выбрать ресурс «ТС, ХВС», а при конфигурации ТУ с ресурсом ГВС – можно указать ресурс «ГВС, ХВС»;
Если на точке учёта есть несколько подающих/обратных трубопроводов. В таком случае для корректной конфигурации ТУ и анализа в отчётах потребуется сопоставить параметры трубопроводов посредством использования системной или пользовательской унификации данных.

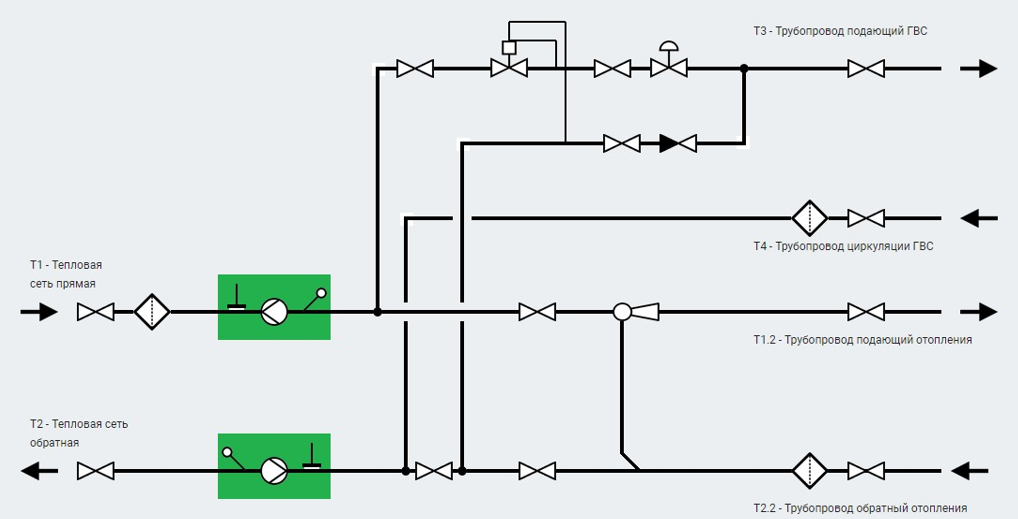

1.1 Зависимая схема отопления и открытая схема ГВС. Учет только на общем вводе объекта

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+	+	Зависимая	Открытая					На объекте потребителя

Примечание: Контур ГВС может быть реализован по тупиковой схеме, при этом будет отсутствовать трубопровод Т4.

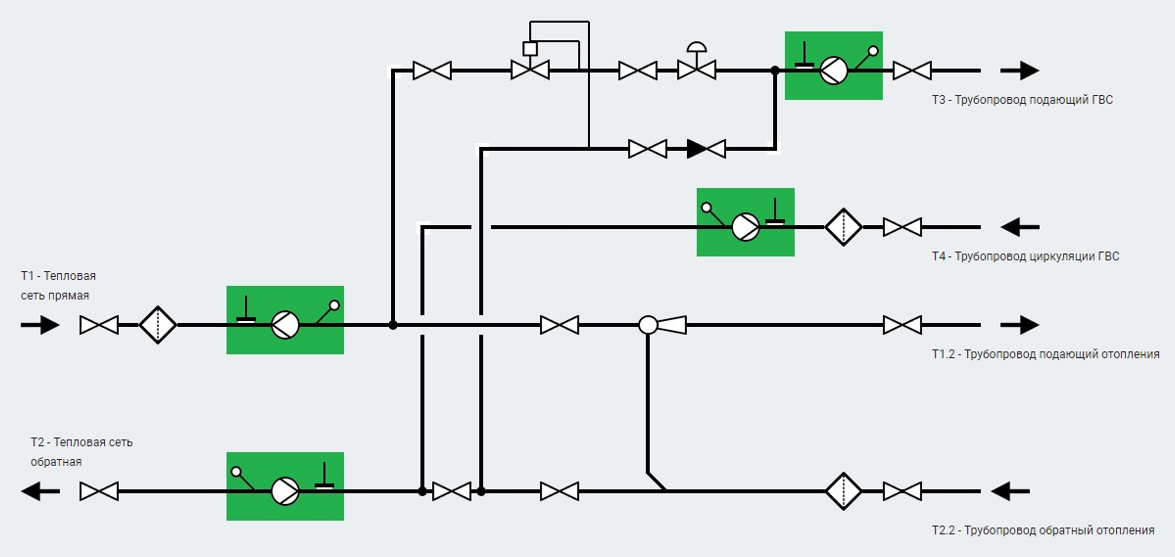

1.2 Зависимая схема отопления и открытая схема ГВС. Учет на общем вводе объекта и в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Зависимая	Открытая	Во вторичном контуре	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Открытая		На объекте потребителя	+
ГВС		+		Открытая	Во вторичном контуре	На объекте потребителя		+

Примечание: Контур ГВС может быть реализован по тупиковой схеме, при этом будет отсутствовать трубопровод Т4 и смонтированные на нем приборы.

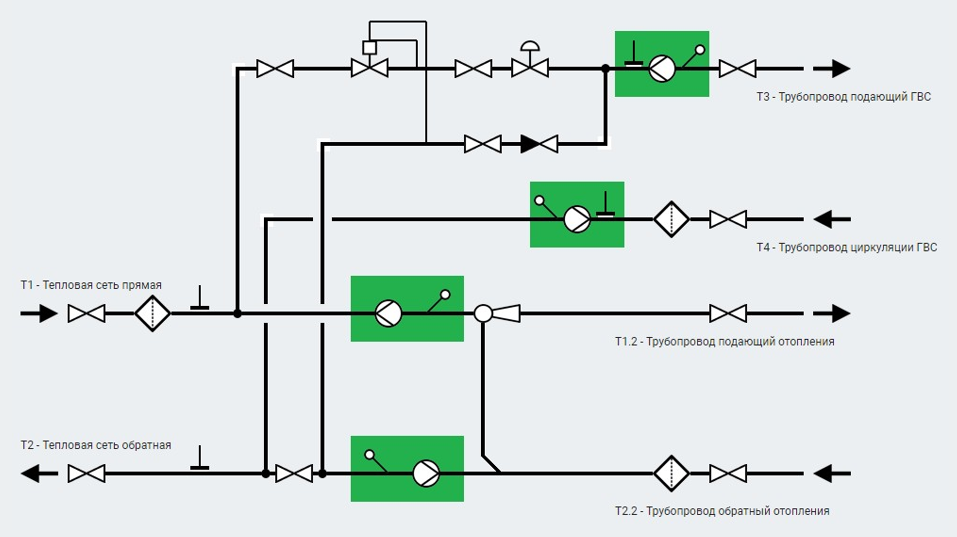

1.3 Зависимая схема отопления и открытая схема ГВС. Раздельный учет в контуре отопления и контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Подготовка теплоносителя
Конфигурация с одной точкой учета и общей т/энергией
ТС+ГВС (Общий учёт с контролем ГВС) Обязательна пользовательская унификация	+	+	Зависимая	Открытая	Во вторичном контуре	+	На объекте потребителя
Конфигурация с одной точкой учета и т/энергией раздельно на отопление и ГВС
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Открытая	Во вторичном контуре	+	На объекте потребителя
Конфигуриация с двумя точками учета и т/энергией раздельно на отопление и ГВС
ТС	+		Зависимая			+	На объекте потребителя
ГВС		+		Открытая	Во вторичном контуре		На объекте потребителя

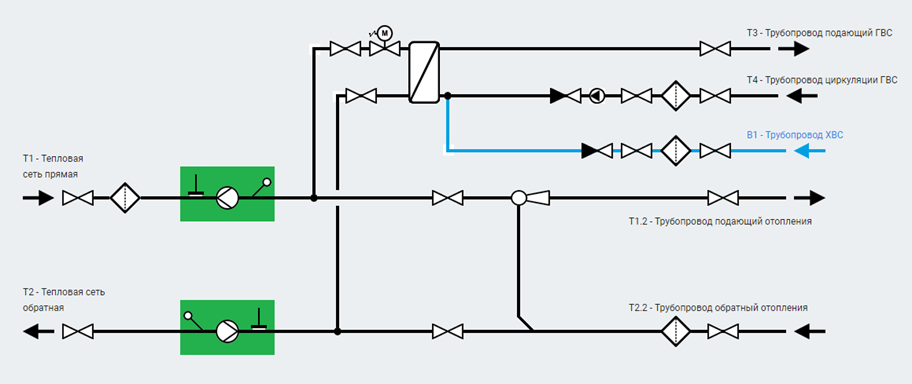

2.1 Зависимая схема отопления и закрытая схема ГВС. Учет только на общем вводе объекта

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+	+	Зависимая	Закрытая					На объекте потребителя

2.1а Зависимая схема отопления и закрытая схема ГВС. Учет на общем вводе объекта и на линии ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+	+	Зависимая	Закрытая			+		На объекте потребителя

2.1б Зависимая схема отопления и закрытая схема ГВС с возможностью переключения на открытую. Учет на общем вводе объекта и на обводной линии ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Закрытая с возможностью переключения на открытую		На объекте потребителя	+
ГВС		+		Открытая	В первичном контуре	На объекте потребителя		+

2.1в Зависимая схема отопления и закрытая схема ГВС с возможностью переключения на открытую. Учет на общем вводе объекта, на линии ХВС и на обводной линии ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Закрытая с возможностью переключения на открытую			На объекте потребителя	+
ГВС		+		Открытая	В первичном контуре	+	На объекте потребителя		+

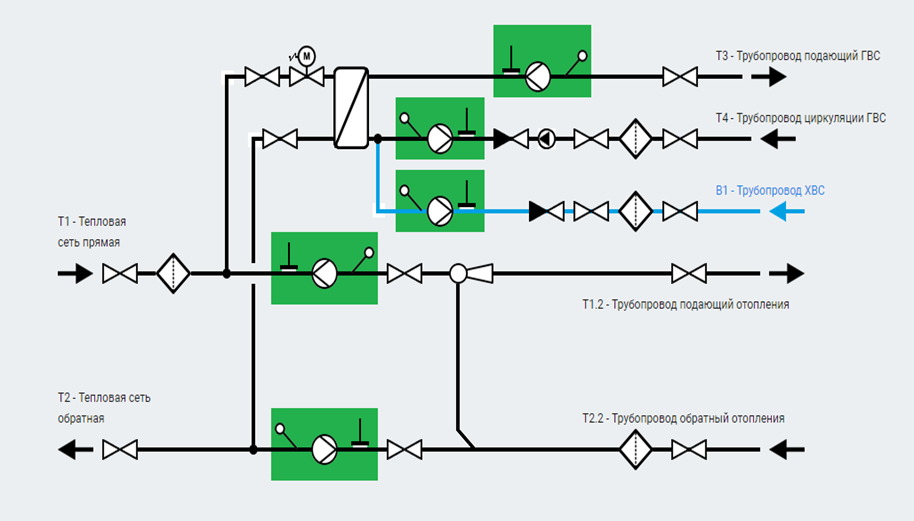

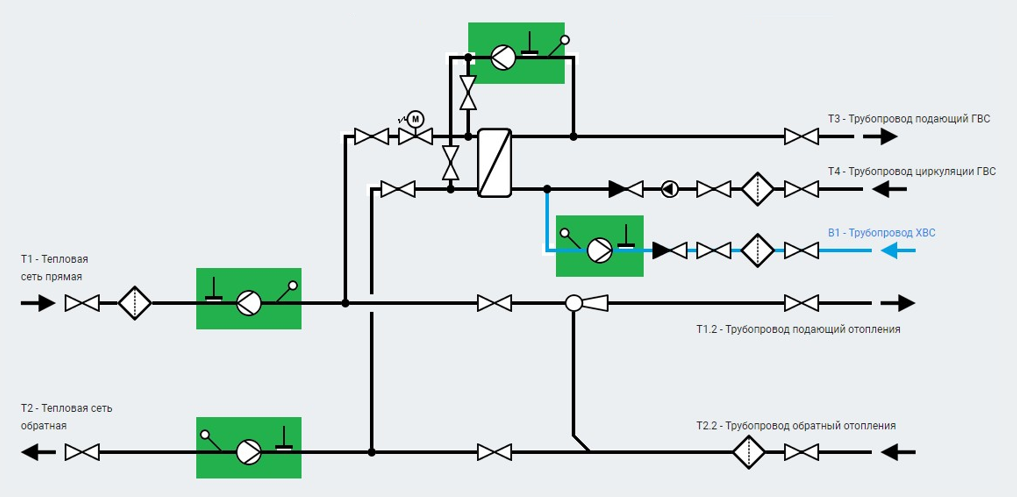

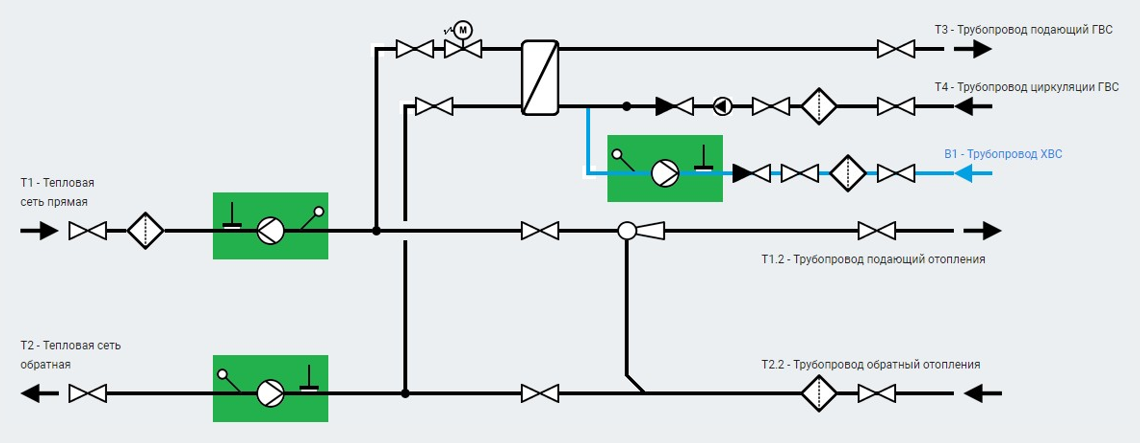

2.2 Зависимая схема отопления и закрытая схема ГВС. Учет на общем вводе объекта и в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Зависимая	Закрытая	Во вторичном контуре	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Закрытая		На объекте потребителя	+
ГВС		+		Закрытая	Во вторичном контуре	На объекте потребителя		+

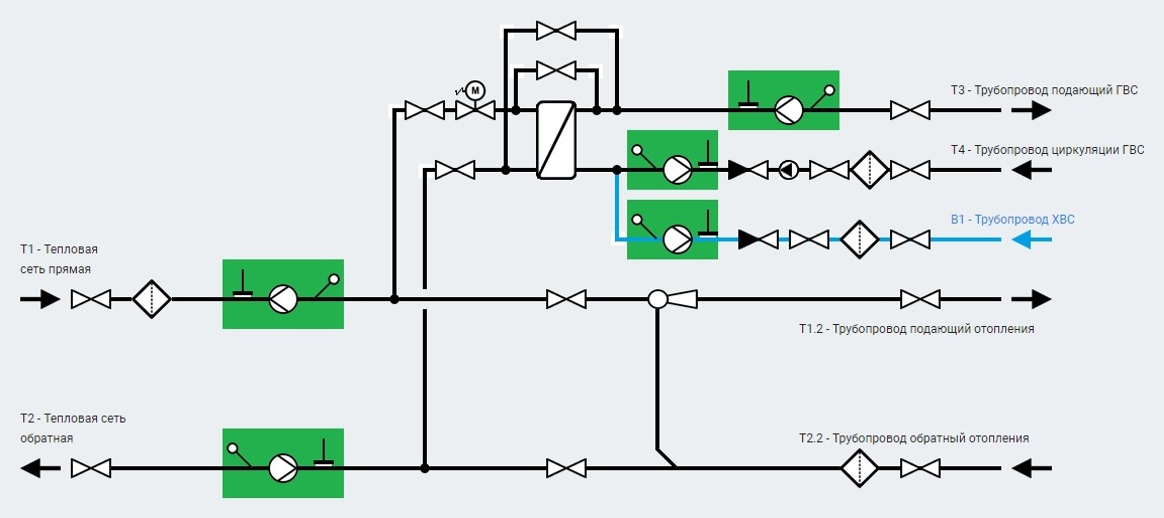

2.2a Зависимая схема отопления и закрытая схема ГВС с возможностью переключения на открытую. Учет на общем вводе объекта и в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Зависимая	Закрытая с возможностью переключения на открытую	Во вторичном контуре	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Закрытая с возможностью переключения на открытую		На объекте потребителя	+
ГВС		+		Закрытая с возможностью переключения на открытую	Во вторичном контуре	На объекте потребителя		+

Примечание: Контур ГВС может быть реализован по тупиковой схеме, при этом будет отсутствовать трубопровод Т4 и смонтированные на нем приборы.

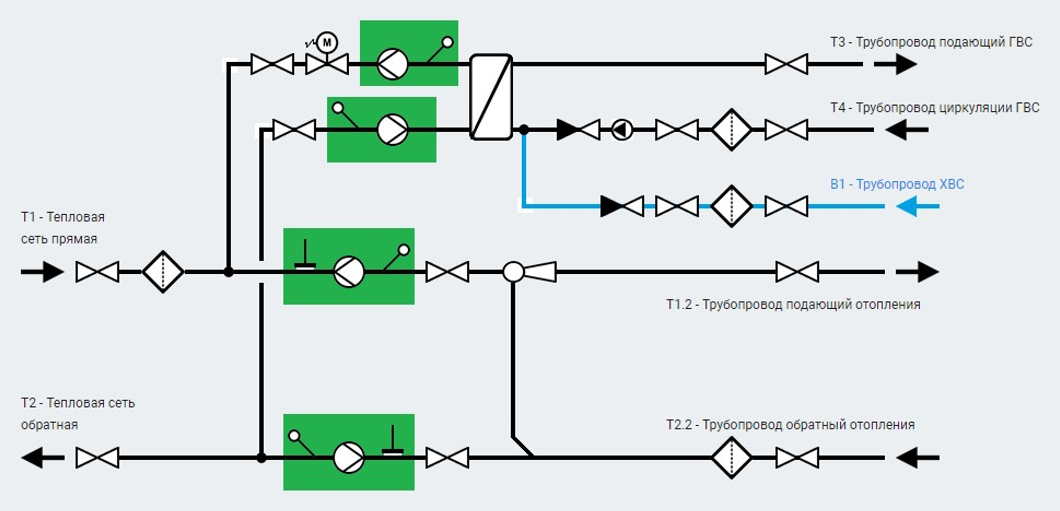

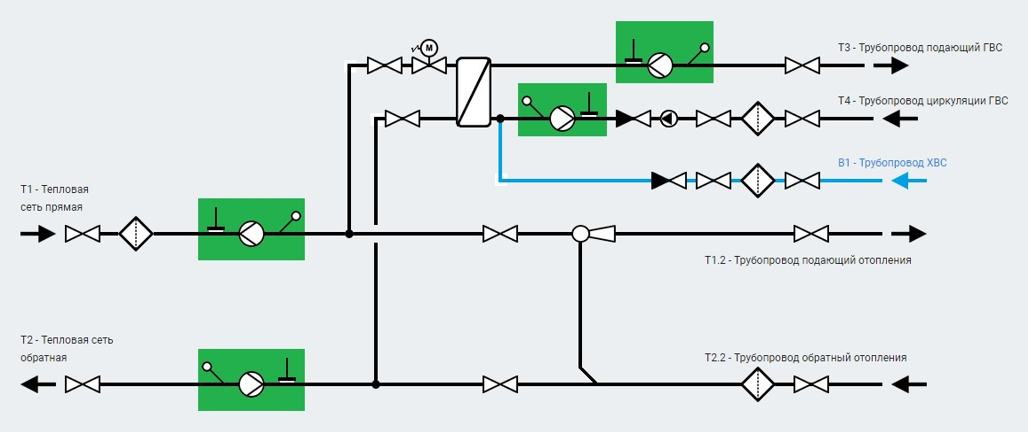

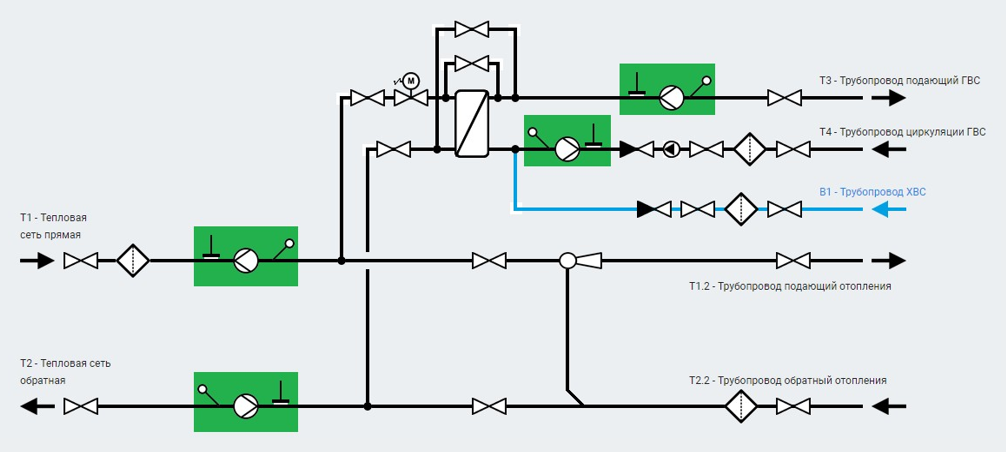

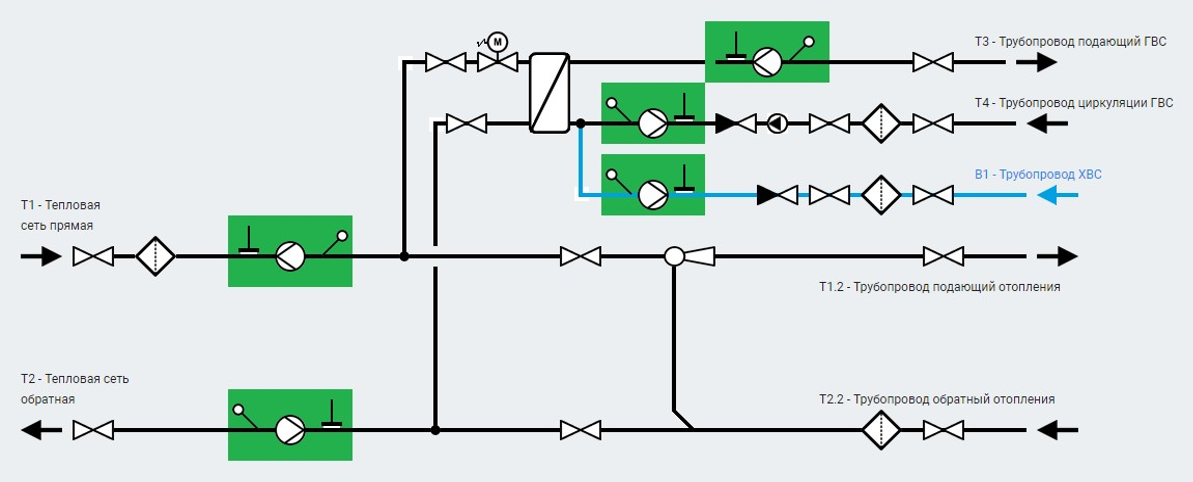

2.3 Зависимая схема отопления и закрытая схема ГВС. Учет на общем вводе объекта и в контуре ГВС с контролем параметров ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Зависимая	Закрытая	Во вторичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Закрытая			На объекте потребителя	+
ГВС		+		Закрытая	Во вторичном контуре	+	На объекте потребителя		+

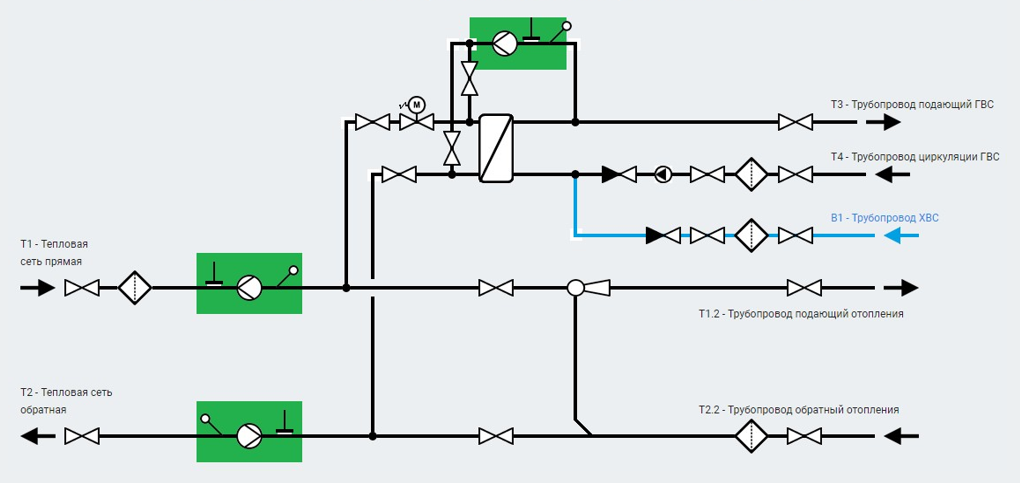

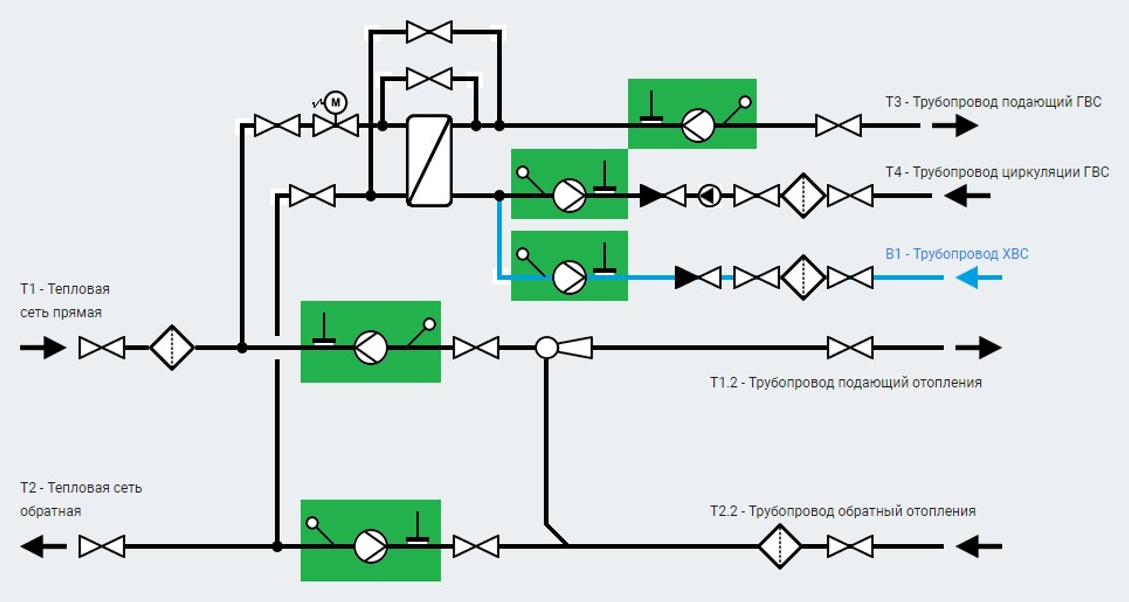

2.3а Зависимая схема отопления и закрытая схема ГВС с возможностью переключения на открытую. Учет на общем вводе объекта и в контуре ГВС с контролем параметров ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Зависимая	Закрытая с возможностью переключения на открытую	Во вторичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Зависимая	Закрытая с возможностью переключения на открытую			На объекте потребителя	+
ГВС		+		Закрытая с возможностью переключения на открытую	Во вторичном контуре	+	На объекте потребителя		+

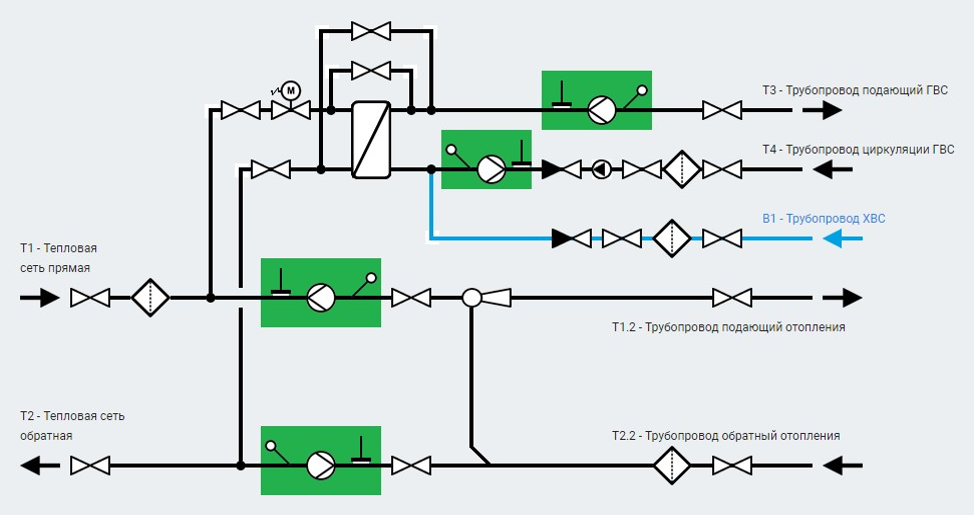

2.4 Зависимая схема отопления и закрытая схема ГВС. Раздельный учет в контуре отопления и в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Подготовка теплоносителя
Конфигурация с одной точкой учета
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая	Во вторичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+		Зависимая			+	На объекте потребителя
ГВС		+		Закрытая	Во вторичном контуре		На объекте потребителя

2.4а Зависимая схема отопления и закрытая схема ГВС с возможностью переключения на открытую. Раздельный учет в контуре отопления и в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Подготовка теплоносителя
Конфигурация с одной точкой учета
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая с возможностью переключения на открытую	Во вторичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+		Зависимая			+	На объекте потребителя
ГВС		+		Закрытая с возможностью переключения на открытую	Во вторичном контуре		На объекте потребителя

2.4б Зависимая схема отопления и закрытая схема ГВС с возможностью переключения на открытую. Раздельный учет в контуре отопления и в контуре ГВС, а также учет на линии ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя
Конфигурация с одной точкой учета
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая с возможностью переключения на открытую	Во вторичном контуре	+	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+		Зависимая			+		На объекте потребителя
ГВС		+		Закрытая с возможностью переключения на открытую	Во вторичном контуре		+	На объекте потребителя

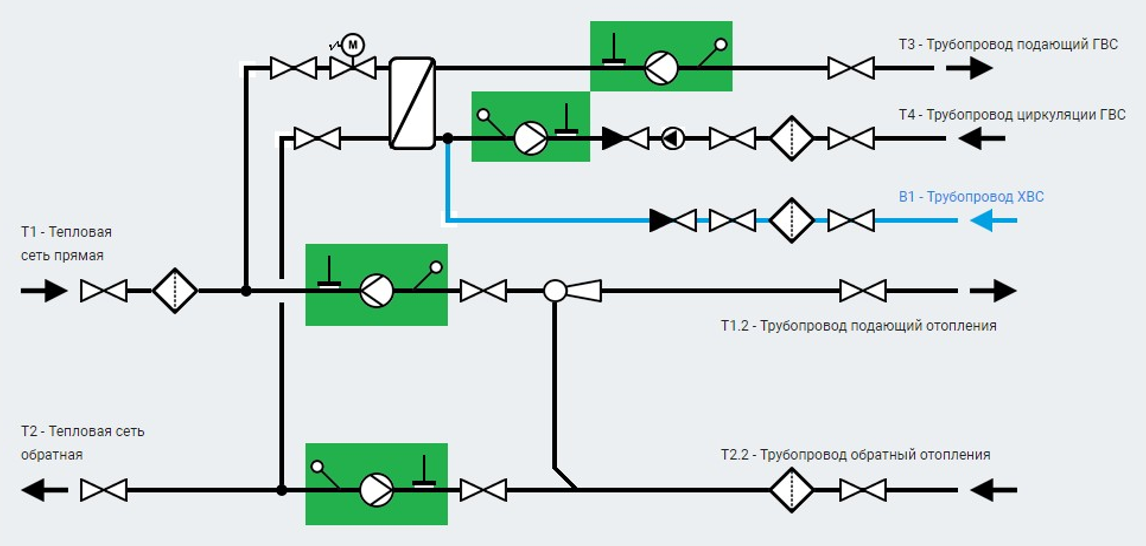

2.5 Зависимая схема отопления и закрытая схема ГВС. Раздельный учет в контуре отопления и в контуре ГВС до теплообменника

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Подготовка теплоносителя
Конфигурация с одной точкой учета
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая	В первичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+		Зависимая			+	На объекте потребителя
ГВС		+		Закрытая	В первичном контуре		На объекте потребителя

Примечание: 1. В контуре ГВС возможно использование одного расходомера на подаче или обратке; 2. При такой организации учета невозможен контроль качества Т1гвс; 3. Контур ГВС может быть реализован по тупиковой схеме.

2.6 Зависимая схема отопления и закрытая схема ГВС. Раздельный учет в контуре отопления и в контуре ГВС с учетом параметров ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя
Конфигурация с одной точкой учета и т/энергией раздельно на отопление и ГВС
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая	Во вторичном контуре	+	+	На объекте потребителя
Конфигурация с двумя точками учета и т/энергией раздельно на отопление и ГВС
ТС	+		Зависимая			+		На объекте потребителя
ГВС		+		Закрытая	Во вторичном контуре		+	На объекте потребителя

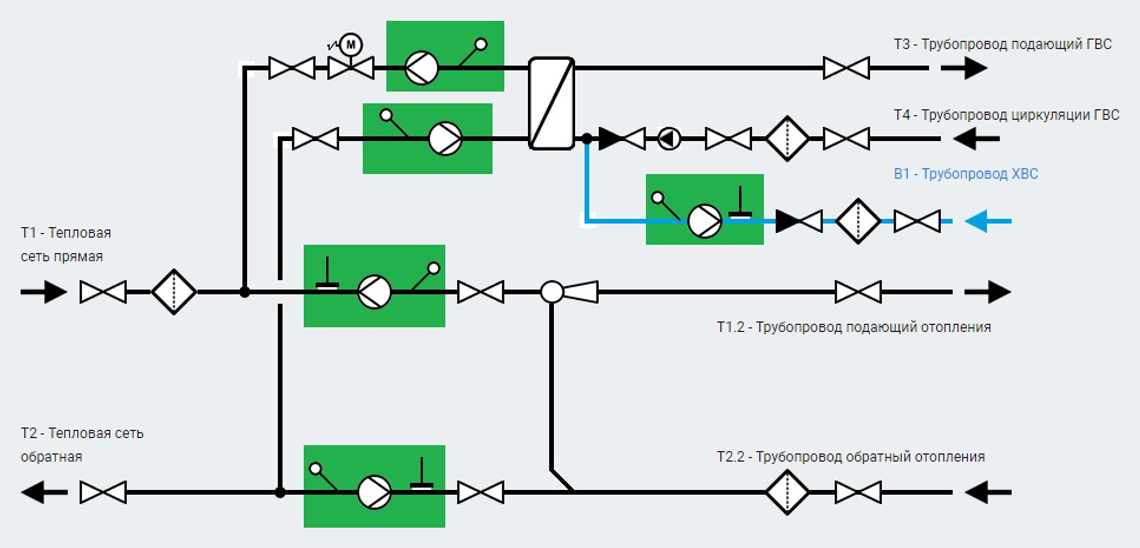

2.7 Зависимая схема отопления и закрытая схема ГВС. Раздельный учет в контуре отопления и в контуре ГВС до теплообменника с учетом параметров ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя
Конфигурация с одной точкой учета и т/энергией раздельно на отопление и ГВС
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая	В первичном контуре	+	+	На объекте потребителя
Конфигурация с двумя точками учета и т/энергией раздельно на отопление и ГВС
ТС	+		Зависимая			+		На объекте потребителя
ГВС		+		Закрытая	В первичном контуре		+	На объекте потребителя

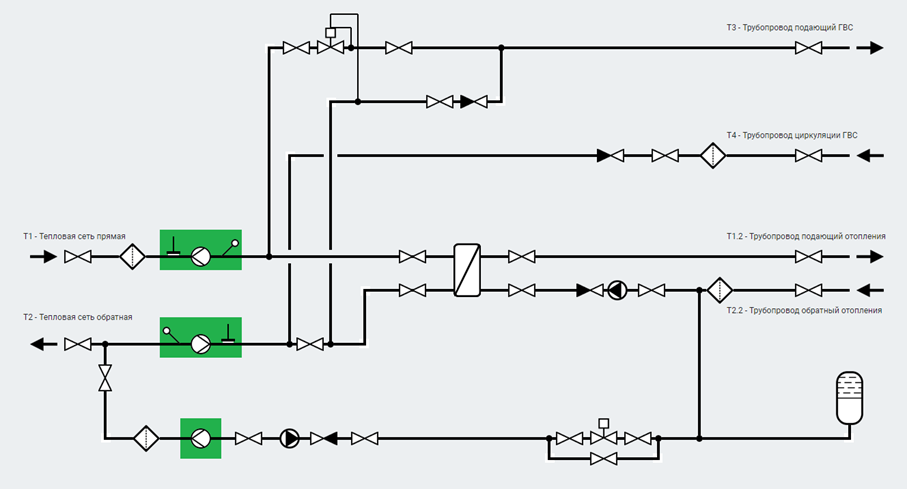

3.1 Независимая схема отопления и открытая схема ГВС. Учет только на общем вводе объекта, включая учет расхода подпитки

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+	+	Независимая	Открытая				+	На объекте потребителя

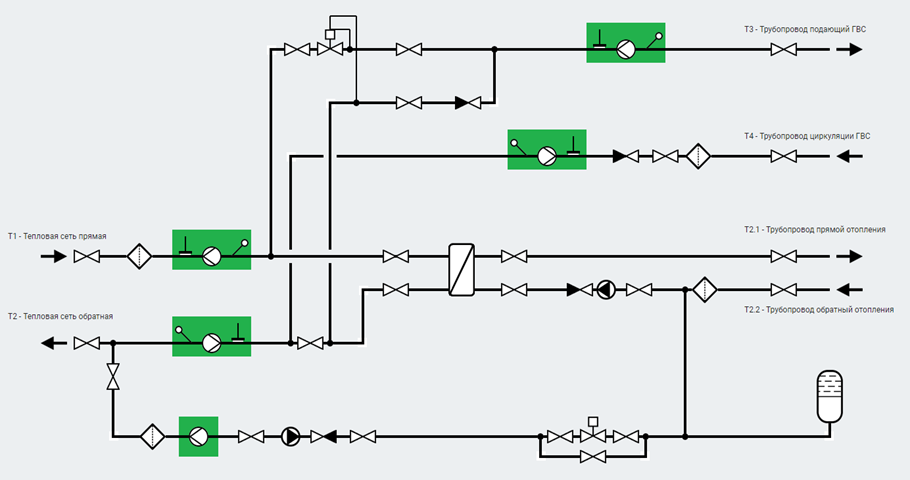

3.2 Независимая схема отопления и открытая схема ГВС. Учет на общем вводе объекта, включая учет расхода подпитки, и учет в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Независимая	Открытая	Во вторичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Открытая		+	На объекте потребителя	+
ГВС		+		Открытая	Во вторичном контуре		На объекте потребителя		+

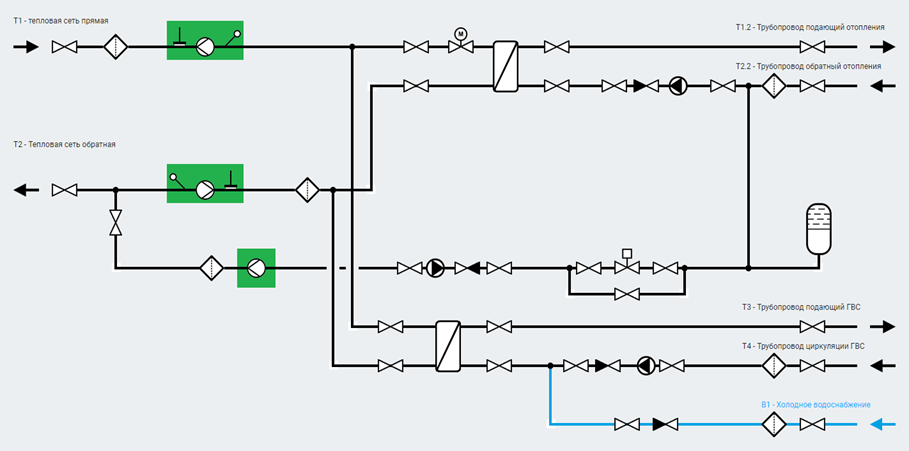

4.1 Независимая схема отопления и закрытая схема ГВС. Учет только на общем вводе включая учет расхода подпитки

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+	+	Независимая	Закрытая				+	На объекте потребителя

Примечание: 1. Возможно использование одного расходомера на общем вводе на подаче или обратке; 2. Контур ГВС может быть реализован по тупиковой схеме, при этом будет отсутствовать трубопровод Т4.

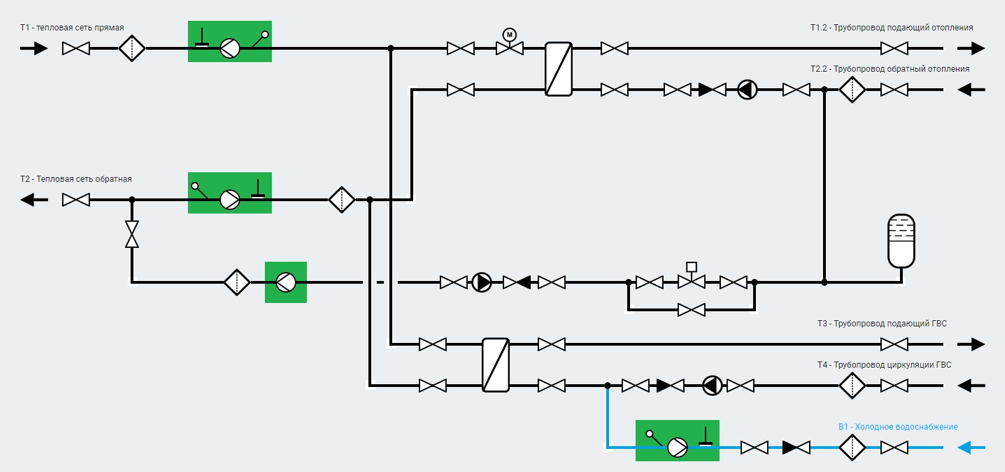

4.1а Независимая схема отопления и закрытая схема ГВС. Учет только на общем вводе включая учет расхода подпитки и учет на линии ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+	+	Независимая	Закрытая			+	+	На объекте потребителя

4.1б Независимая схема отопления и закрытая схема ГВС с возможностью перевода на открытую. Учет на общем вводе, отдельный учет расхода подпитки, учет ГВС на обводной линии

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Закрытая с возможностью переключения на открытую		+	На объекте потребителя	+
ГВС		+		Открытая	В первичном контуре		На объекте потребителя		+

4.1в Независимая схема отопления и закрытая схема ГВС с возможностью перевода на открытую. Учет на общем вводе, отдельный учет расхода подпитки, учет ГВС на обводной линии, учет на линии ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Закрытая с возможностью переключения на открытую			+	На объекте потребителя	+
ГВС		+		Открытая	В первичном контуре	+		На объекте потребителя		+

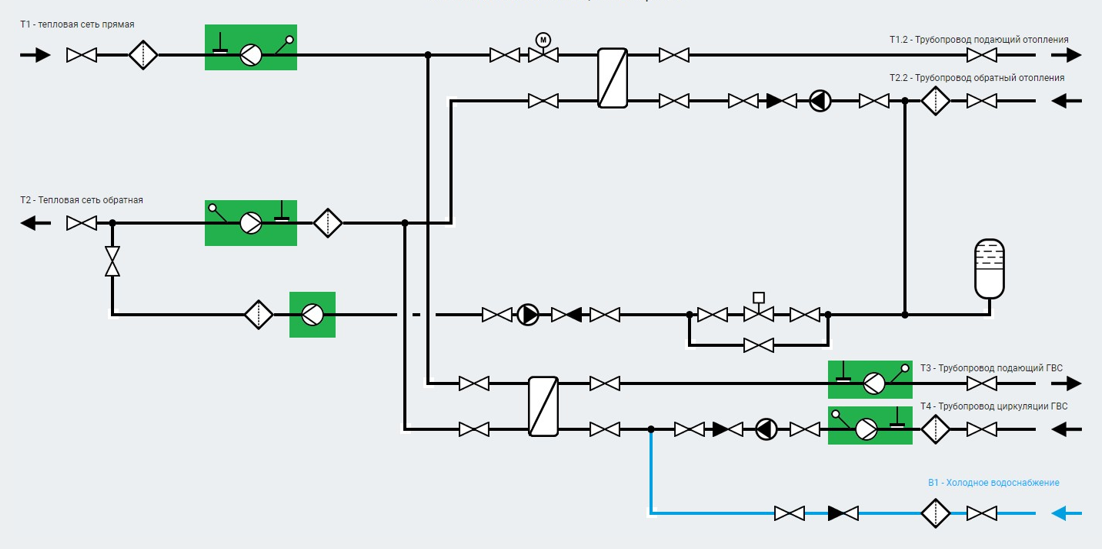

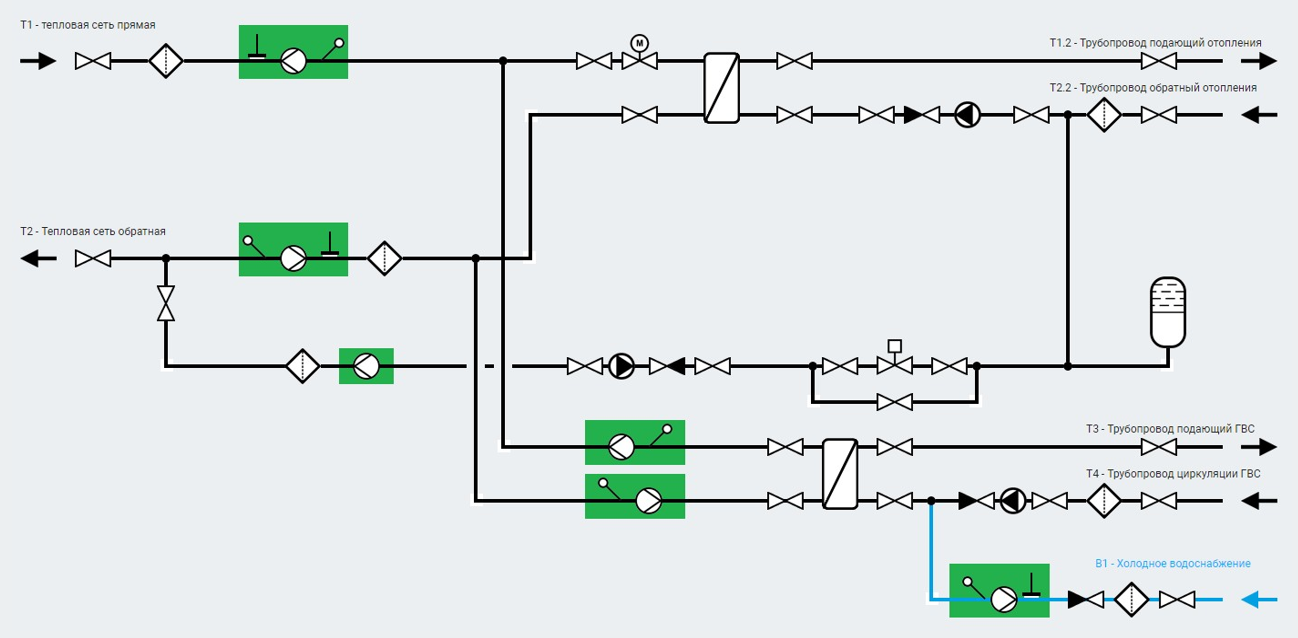

4.2 Независимая схема отопления и закрытая схема ГВС. Учет на общем вводе, включая учет расхода подпитки, и учет в контуре ГВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Независимая	Закрытая	Во вторичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Закрытая		+	На объекте потребителя	+
ГВС		+		Закрытая	Во вторичном контуре		На объекте потребителя		+

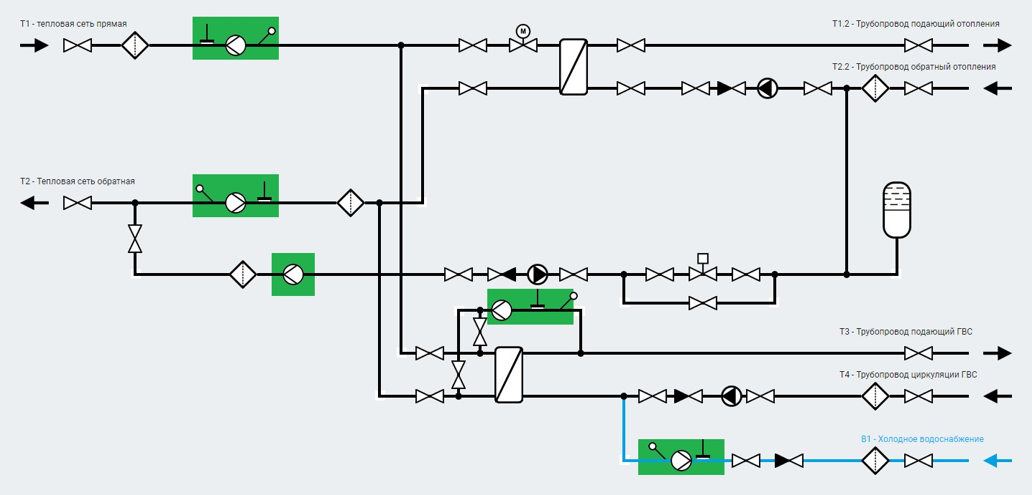

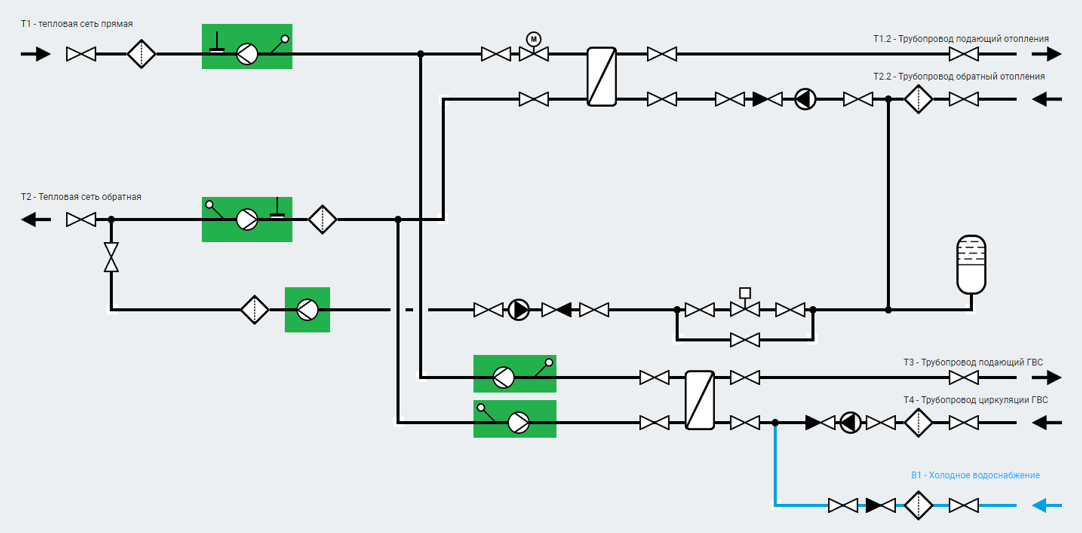

4.3 Независимая схема отопления и закрытая схема ГВС. Учет на общем вводе, включая учет расхода подпитки, и учет в контуре ГВС до теплообменника

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Независимая	Закрытая	В первичном контуре	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Закрытая		+	На объекте потребителя	+
ГВС		+		Закрытая	В первичном контуре		На объекте потребителя		+

Примечание: 1. Возможно использование одного расходомера на общем вводе на подаче или обратке; 2. Возможно использование одного расходомера в контуре ГВС на подаче или обратке 3. При такой организации учета невозможен контроль качества Т1гвс; 4. Контур ГВС может быть реализован по тупиковой схеме, при этом будет отсутствовать трубопровод Т4.

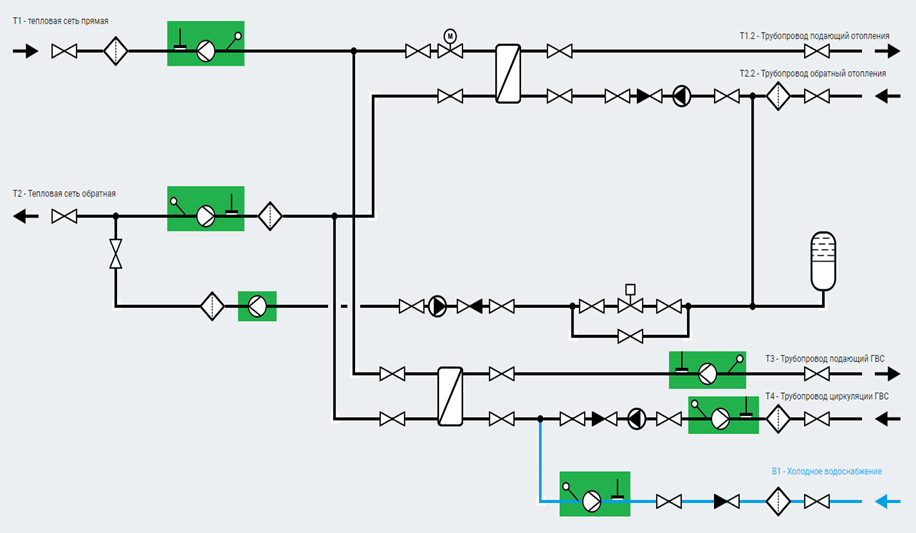

4.4 Независимая схема отопления и закрытая схема ГВС. Учет на общем вводе, включая учет расхода подпитки, и учет в контуре ГВС, включая измерение параметров ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Независимая	Закрытая	Во вторичном контуре	+	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Закрытая			+	На объекте потребителя	+
ГВС		+		Закрытая	Во вторичном контуре	+		На объекте потребителя		+

4.5 Независимая схема отопления и закрытая схема ГВС. Учет на общем вводе, включая учет расхода подпитки, и учет в контуре ГВС до теплообменника, включая измерение параметров ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС+ГВС (Общий учёт с контролем ГВС)	+	+	Независимая	Закрытая	В первичном контуре	+	+	На объекте потребителя
Конфигурация с двумя точками учета
ТС	+	+	Независимая	Закрытая			+	На объекте потребителя	+
ГВС		+		Закрытая	В первичном контуре	+		На объекте потребителя		+

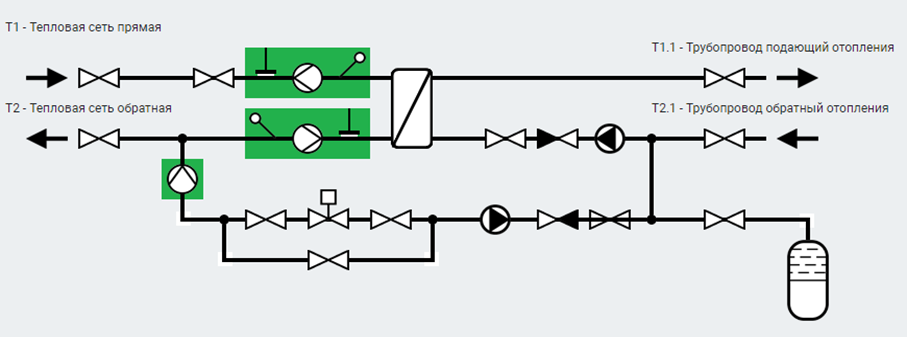

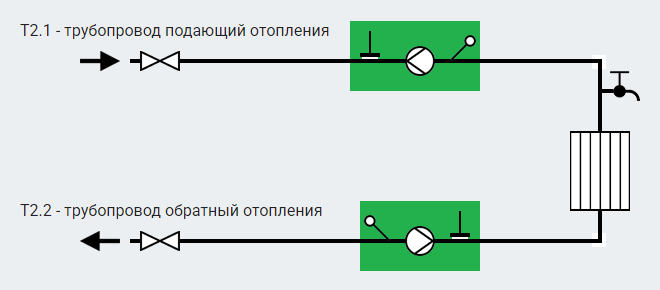

5.1 Подключение только системы отопления по независимой схеме. Учет на общем вводе включая расход подпитки

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+		Независимая					+	На объекте потребителя

Примечание: Возможно использование одного расходомера на общем вводе на подаче или обратке.

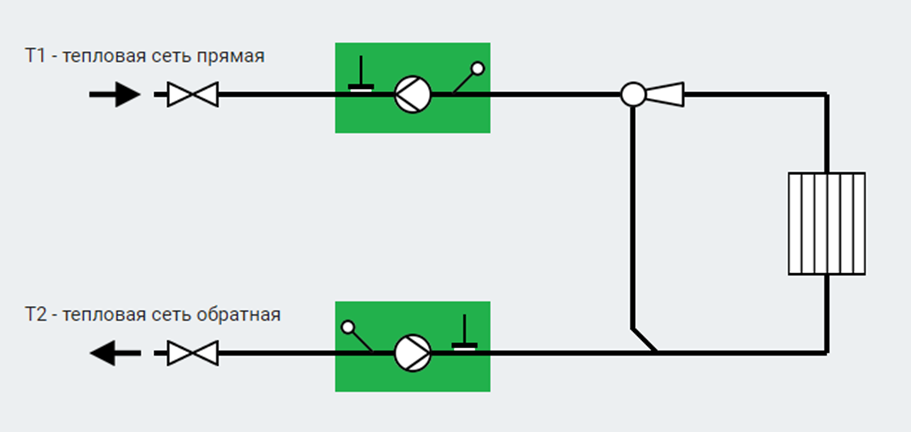

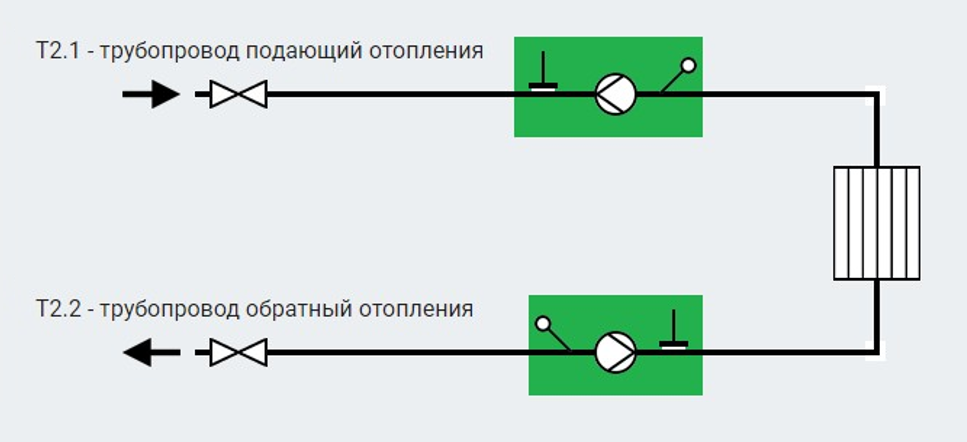

5.2 Подключение только системы отопления по зависимой схеме. Учет на общем вводе

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+		Зависимая						На объекте потребителя

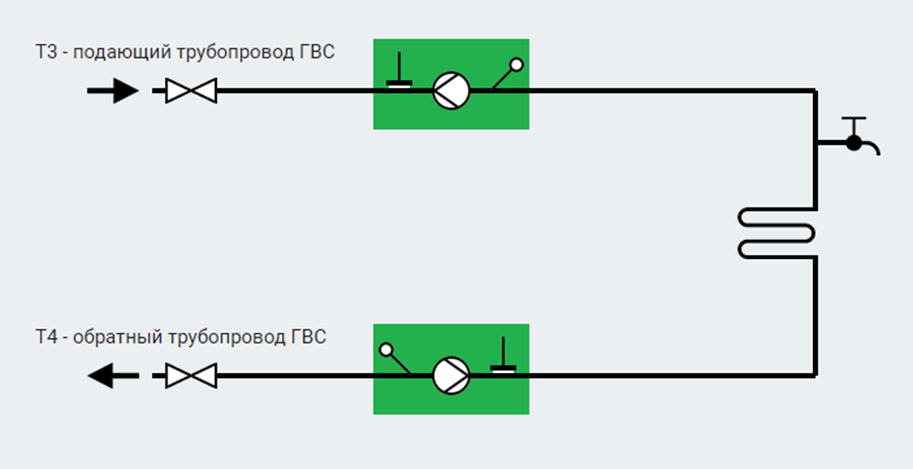

5.3 Подключение только системы ГВС при подготовке горячей воды вне объекта потребителя (от ЦТП, БГВС или действительного источника)

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ГВС		+		Закрытая/Открытая	Во вторичном контуре				Вне объекта потребителя

Примечание: Контур ГВС может быть реализован по тупиковой схеме, при этом будет отсутствовать трубопровод Т4 и установленные на нем приборы.

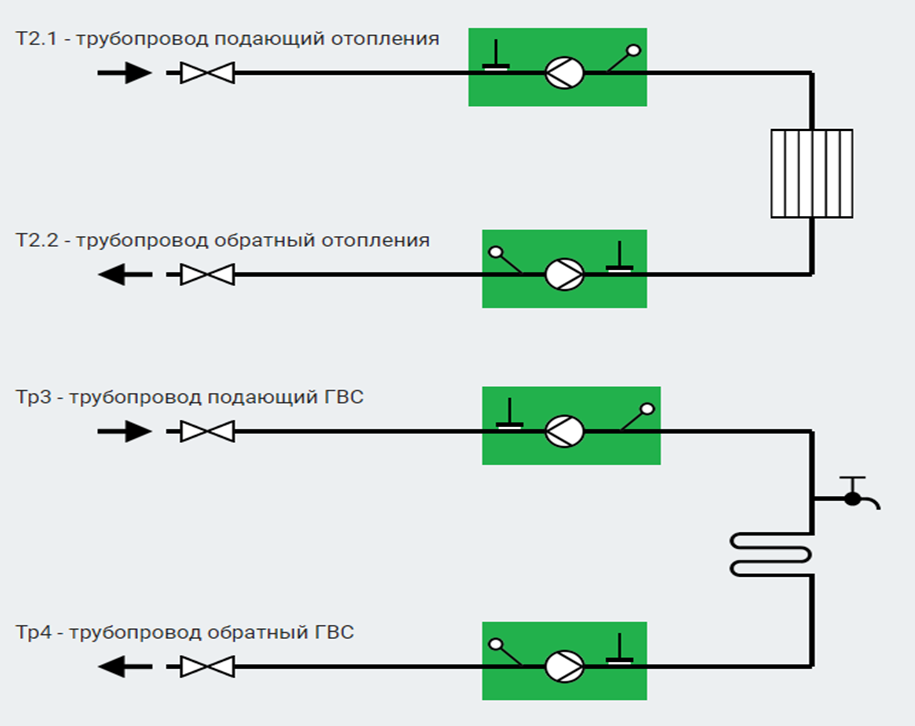

5.4 Подключение объекта потребителя от ЦТП (подготовка теплоносителя на отопление и на ГВС вне объекта потребителя)

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя
Конфигурация с одной точкой учета
ТС, ГВС (Раздельный учёт)	+	+	Зависимая	Закрытая/Открытая	Во вторичном контуре	Вне объекта потребителя
Конфигурация с двумя точками учета
ТС	+		Зависимая			Вне объекта потребителя
ГВС		+		Закрытая/Открытая	Во вторичном контуре	Вне объекта потребителя

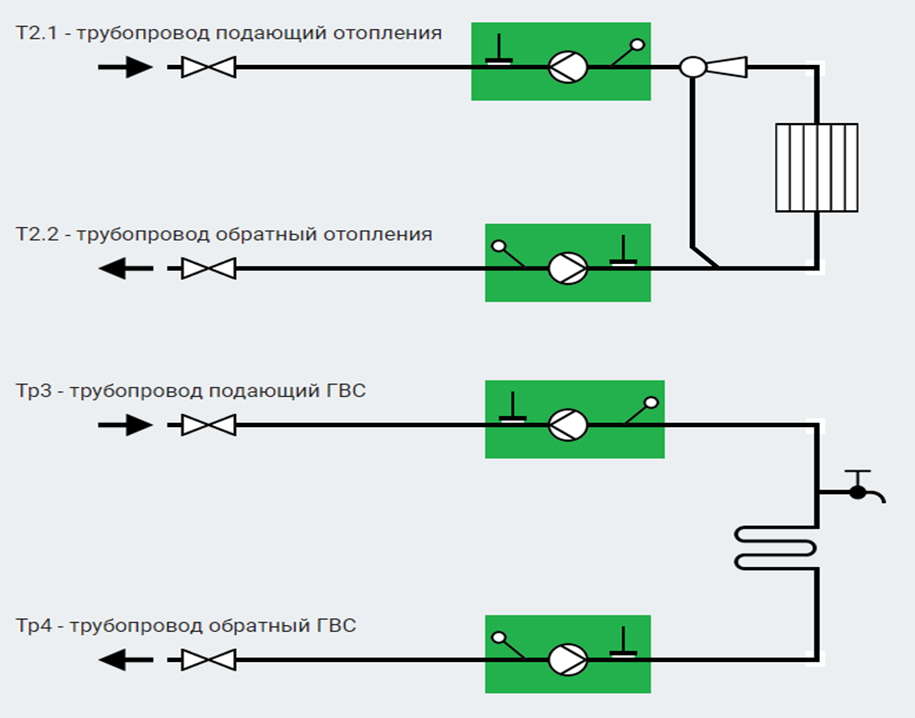

5.5 Зависимая система отопления и подключение ГВС от ЦТП, БГВС или действительного источника (подготовка теплоносителя на отопление на объекте потребителя, а подготовка теплоносителя на ГВС вне его)

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя
Конфигурация с двумя точками учета
ТС	+		Зависимая			На объекте потребителя
ГВС		+		Закрытая/Открытая	Во вторичном контуре	Вне объекта потребителя

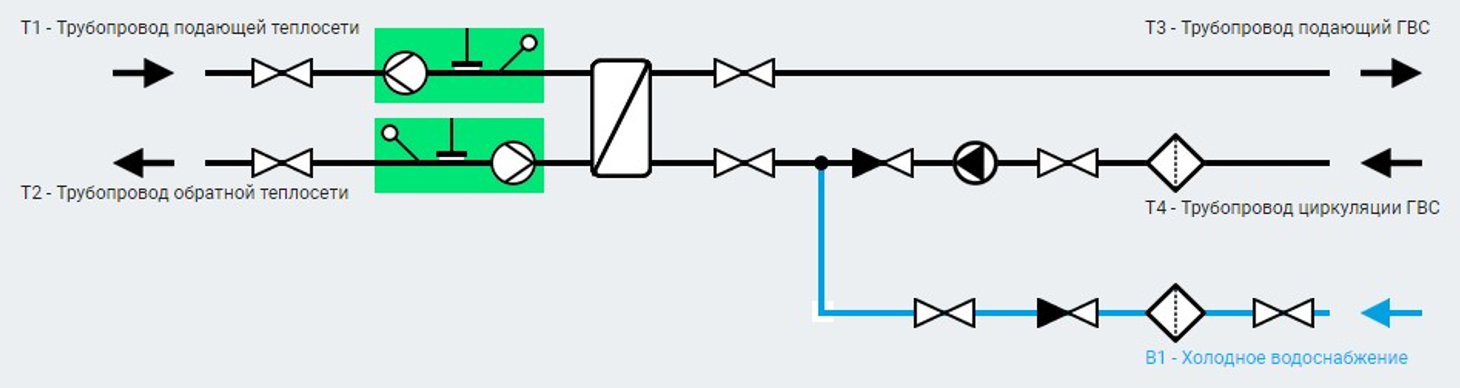

5.6 Теплоснабжение только на нужды ГВС по закрытой схеме. Учет в первичном контуре теплообменника

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ГВС		+		Закрытая	В первичном контуре				На объекте потребителя

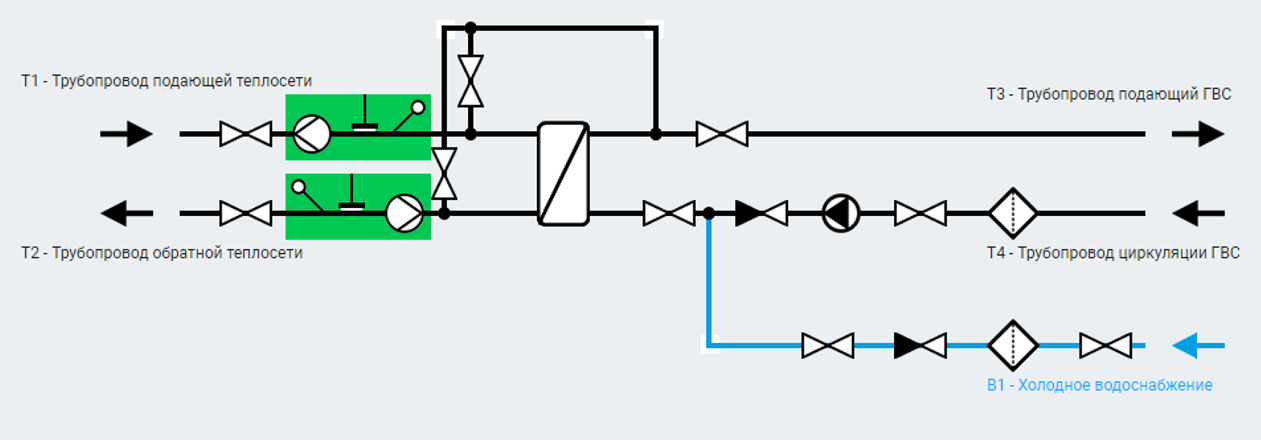

5.6а Теплоснабжение только на нужды ГВС по закрытой схеме с возможностью перевода на открытую. Учет в первичном контуре теплообменника

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ГВС		+		Закрытая с возможностью переключения на открытую	В первичном контуре				На объекте потребителя

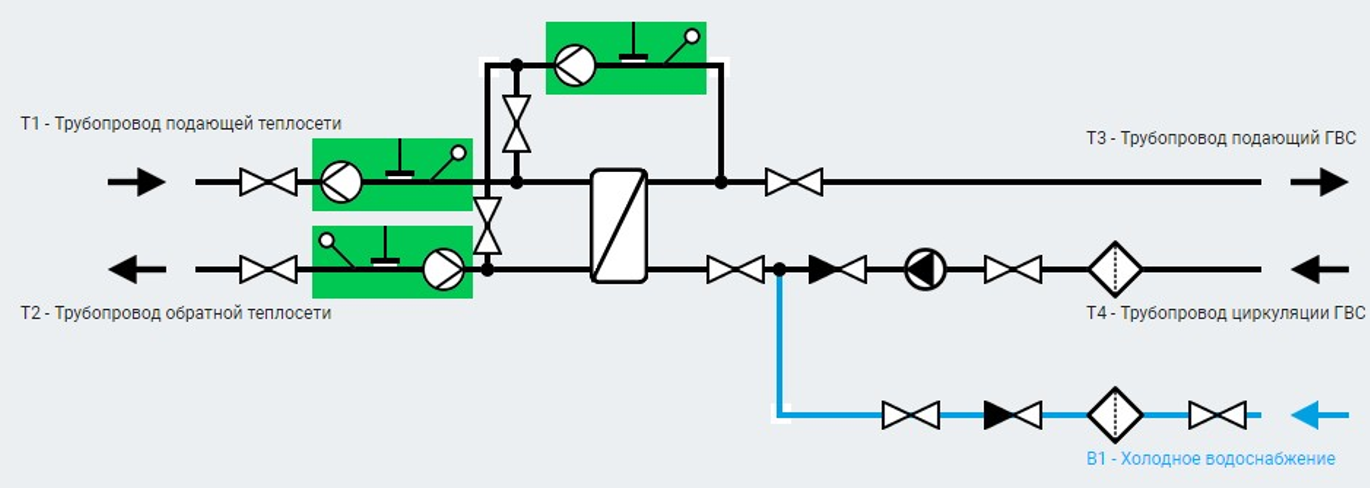

5.6б Теплоснабжение только на нужды ГВС по закрытой схеме с возможностью перевода на открытую. Учет в первичном контуре теплообменника и на обводной линии

Ресурс	Нагрузка ГВС	Система ГВС	Расположение ТУ ГВС	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с двумя точками учета
ГВС	+	Закрытая с возможностью переключения на открытую	В первичном контуре	На объекте потребителя	+
ГВС	+	Открытая	В первичном контуре	На объекте потребителя		+

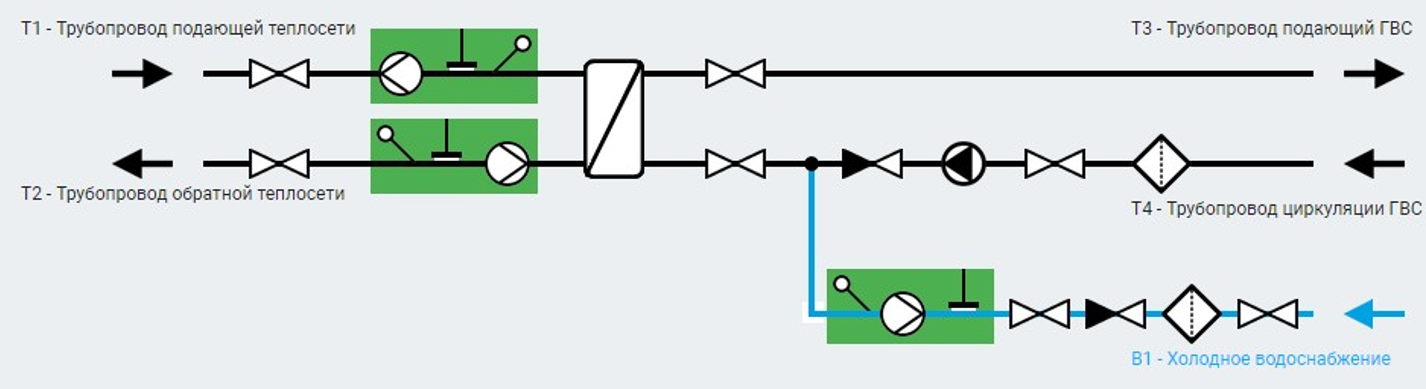

5.6в Теплоснабжение только на нужды ГВС по закрытой схеме. Учет в первичном контуре теплообменника и на линии ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ГВС		+		Закрытая	В первичном контуре		+		На объекте потребителя

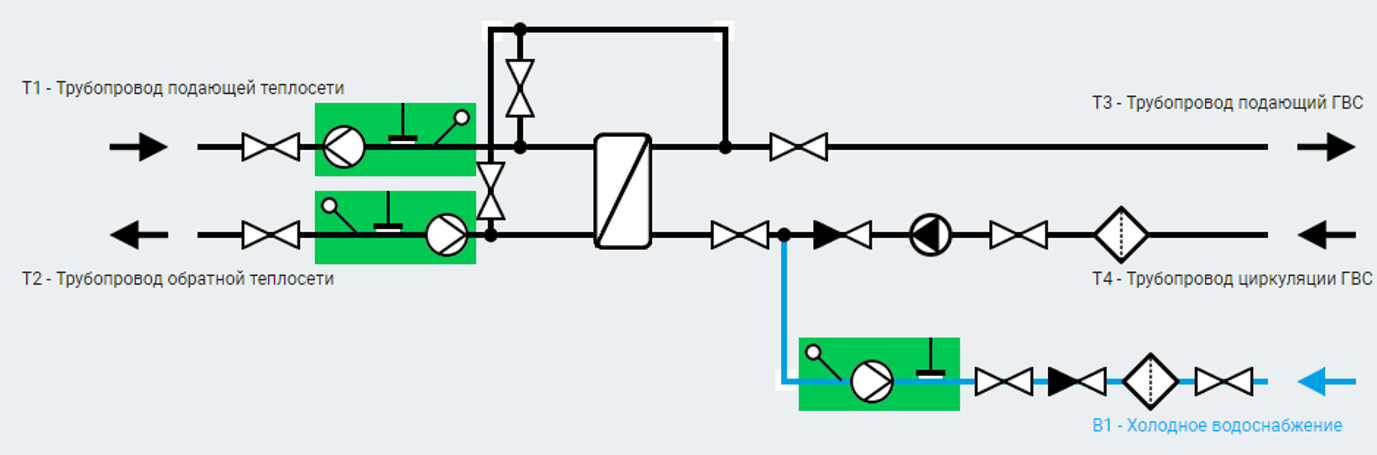

5.6г Теплоснабжение только на нужды ГВС по закрытой схеме с возможностью перевода на открытую. Учет в первичном контуре теплообменника и на линии ХВС

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ГВС		+		Закрытая с возможностью переключения на открытую	В первичном контуре		+		На объекте потребителя

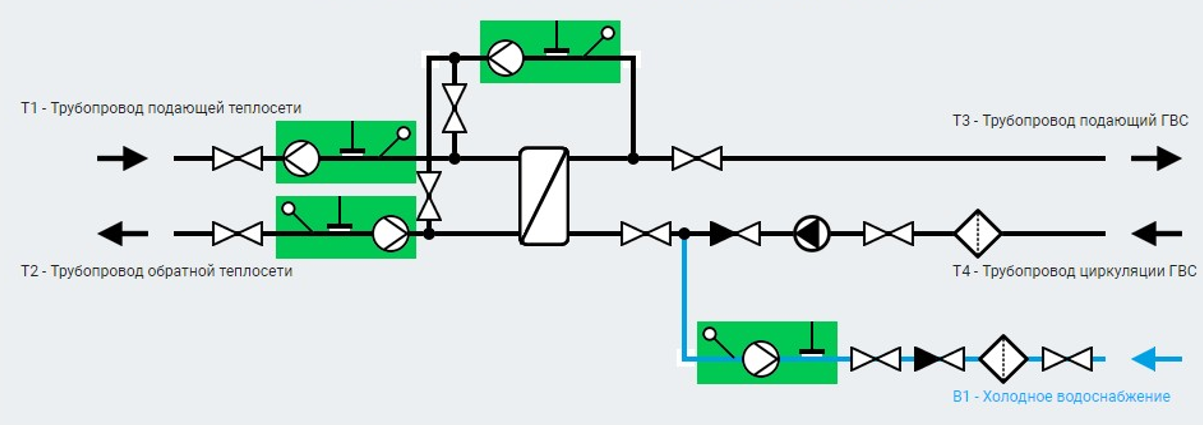

5.6д Теплоснабжение только на нужды ГВС по закрытой схеме с возможностью перевода на открытую. Учет в первичном контуре теплообменника, на обводной линии ГВС и на линии ХВС

Ресурс	Нагрузка ГВС	Система ГВС	Расположение ТУ ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с двумя точками учета
ГВС	+	Закрытая с возможностью переключения на открытую	В первичном контуре	+	На объекте потребителя	+
ГВС	+	Открытая	В первичном контуре		На объекте потребителя		+

5.7 Теплоснабжение только на нужды отопления от ЦТП или действительного источника

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Учёт отопления после разбора на ГВС	Наличие учёта ХВ на данной/отдельной ТУ	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя	Основная ТУ	Подучётная ТУ
Конфигурация с одной точкой учета
ТС	+		Зависимая						Вне объекта потребителя

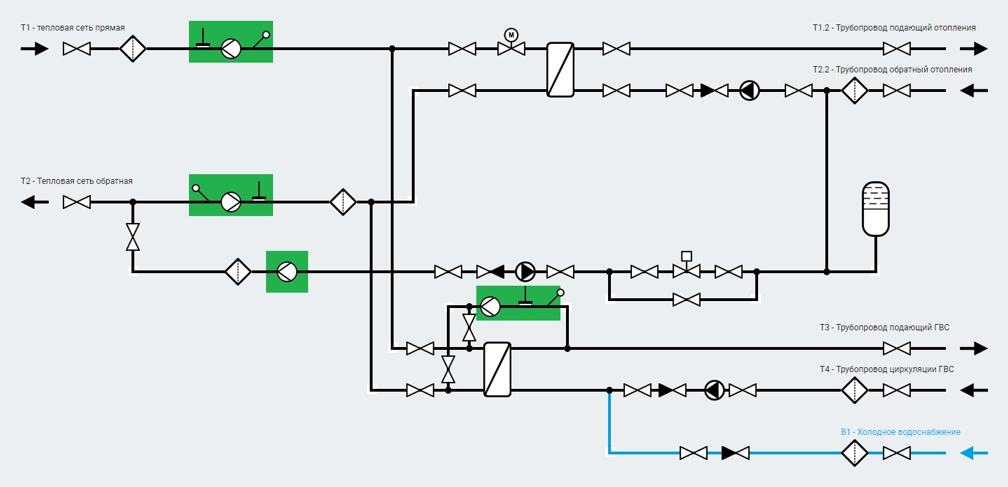

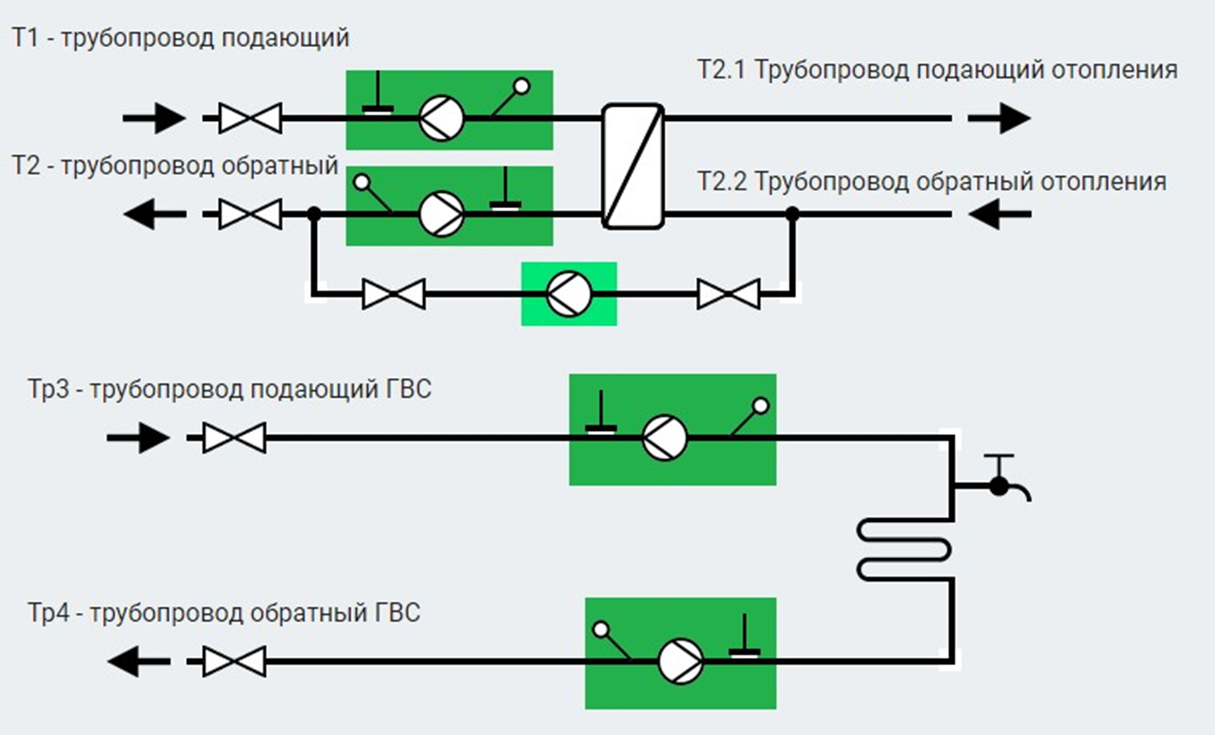

5.8 Независимая система отопления и подключение ГВС от ЦТП, БГВС или действительного источника (подготовка теплоносителя на отопление на объекте потребителя, а подготовка теплоносителя на ГВС вне его)

Ресурс	Нагрузка ЦО	Нагрузка ГВС	Система теплоснабжения/отопления	Система ГВС	Расположение ТУ ГВС	Наличие учёта подпитки на данной/отдельной ТУ	Подготовка теплоносителя
Конфигурация с двумя точками учета
ТС	+		Независимая			+	На объекте потребителя
ГВС		+		Закрытая/Открытая	Во вторичном контуре		Вне объекта потребителя

Помогла ли вам статья?

Выбор ресурса, нагрузок и пр. параметров в зависимости от типов теплопунктов потребителей

Зависимая схема отопления и открытая схема ГВС:

Зависимая схема отопления и закрытая схема ГВС:

Независимая схема отопления и открытая схема ГВС:

Независимая схема отопления и закрытая схема ГВС:

Прочие:
