Для занесения или изменения параметров точки учета необходимо перейти на форму точки учета.
Важно! Настоящее описание параметров точек учета (ТУ) реализует полное описание ТУ только для объектов конечных потребителей энергоресурсов. Виды теплопунктов конечных потребителей доступны по ссылке. Для технологических объектов – источников тепловой энергии, насосных станций, тепловых узлов, камер, ЦТП, БГВС и др. это описание может быть применено, но не для всех возможных случаев и видов технологических объектов системы теплоснабжения.
Ресурс. Тип ресурса указывается согласно выпадающему списку на форме точки учета при нажатии на данный параметр:

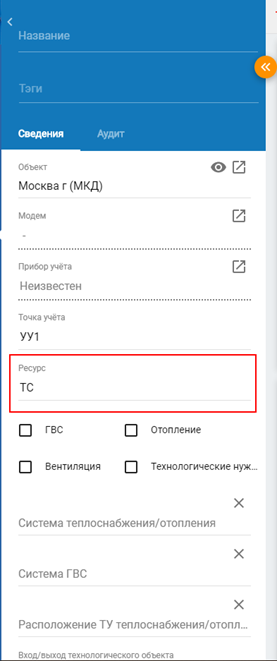

Расположение параметра «Ресурс» на форме точки учета.ТС – необходимо выбирать, когда приборы учета установлены на общем вводе теплосети объекта, поступившая на этот общий ввод тепловая энергия затем делится и может расходоваться на разные виды теплоснабжения в произвольной комбинации – отопление, ГВС, вентиляцию и другие;
ТС+ГВС (Общий учёт с контролем ГВС) – необходимо выбирать в случае, если в данную ТУ заведены датчики на общем вводе теплосети объекта и на трубопроводе (трубопроводах) ГВС, т.е. организован общий учёт, включающий в себя всё теплопотребление объекта и дополнительный учет в контуре ГВС;
ТС+ГВС (Общий учёт с контролем ГВС), ХВС – необходимо выбирать в случае, если в данную ТУ заведены датчики на общем вводе теплосети объекта, на трубопроводе (трубопроводах) ГВС и на трубопроводе ХВС;
ТС, ГВС (Раздельный учёт) – если в данную ТУ заведены датчики, выполняющие раздельный учет: одна группа в контуре отопления объекта, а другая – в контуре ГВС;
ТС, ХВС – аналогично предыдущим типам ресурса, но с приборами на трубопроводе холодной воды на нужды ХВС;
ХВ на нужды ГВС – это учет холодной воды, расходуемой только для подготовки ГВС;
ГВС, ХВС – раздельный контроль параметров ГВС (циркуляционной или тупиковой) и ХВС;
ХВС – холодное водоснабжение;
ГВС – горячее водоснабжение;
Подпитка ТС – подпитка теплосистемы;
Газ;
Электроэнергия;
Сточные воды.
Параметр "Наличие нагрузки" - находится/заполняется на форме точки учета во вкладке "Сведения", и позволяет пользователям АИИС указать на какие потребности (отопление и/или ГВС, и/или вентиляция, и/или на технологические нужды) расходуется теплоноситель и тепловая энергия (Q) в системе теплоснабжения в рамках данной ТУ.
Стоит отметить, параметр "Наличие нагрузки" присутствует на точках учета со следующими типами ресурсов: ТС; ГВС; ТС+ГВС(Общий учет с контролем ГВС); ТС, ГВС (Раздельный учет); ТС, ХВС; ГВС,ХВС.
Параметр «Наличие нагрузки»Система теплоснабжения/отопления. Выбирается из выпадающего списка на форме точки учета:
Зависимая. Схема присоединения системы отопления, при которой теплоноситель из тепловой сети поступает непосредственно в систему отопления;
Независимая. Схема присоединения системы отопления, при которой теплоноситель, поступающий из тепловой сети, проходит через теплообменник, установленный на тепловом пункте потребителя, где нагревает вторичный теплоноситель, используемый в дальнейшем в системе отопления. Важно: схема теплоснабжения будет считаться независимой в случае, если после точки поставки на стороне потребителя установлен теплообменный аппарат;
Транзитная. Схема, при которой в данной ТУ производится учет тепловой энергии, поступающей не только на этот объект, но и на другие, последовательно подключенные к теплосети друг за другом далее за этим объектом.
Выбор параметра «Система теплоснабжения/отопления»Система ГВС. Система горячего водоснабжения выбирается из выпадающего списка на форме точки учета:
Открытая. В открытой системе ГВС в водоразборные краны ГВС конечных потребителей подается химически очищенная вода (ХОВ) не питьевого качества, представляющая собой основной теплоноситель, используемый действительным источником тепловой энергии;
Закрытая. В закрытой системе ГВС теплоносителем является холодная вода питьевого качества, подогретая через теплообменник сетевым теплоносителем не питьевого качества – химически очищенной водой (ХОВ), который используется действительным источником тепловой энергии для передачи тепловой энергии подключенным потребителям. При этом совершенно не важно, где в закрытой системе ГВС производится соответствующая подготовка холодной воды питьевого качества для нужд ГВС конечных потребителей: непосредственно на объекте потребителя, ЦТП/БГВС или даже на действительном источнике тепловой энергии (поскольку достаточно редко, но, тем не менее, встречаются ситуации соответствующей подготовки ГВС в специальных выделенных контурах непосредственно на котельных и даже на ТЭЦ).
Выбор параметра «Система ГВС»Схема ГВС. В схеме горячего водоснабжения указывается схема подачи ГВС из выпадающего списка на форме точки учета:
Тупиковая. Однотрубная схема горячего водоснабжения;
Циркуляционная. Двухтрубная схема горячего водоснабжения.
Выбор параметра «Схема ГВС»Расположение ТУ ГВС. Указывается из выпадающего списка на форме точки учета:
В первичном контуре;
Во вторичном контуре.
Выбор параметра «Расположение ТУ ГВС»Подготовка теплоносителя. Место подготовки температурного и/или гидравлического режима теплоносителя для дальнейшего использования во внутренней системе теплоснабжения потребителя выбирается из выпадающего списка на форме точки учета:
Вне объекта потребителя. Подготовка вне объекта потребителя подразумевает, что теплоноситель поступает к потребителю уже полностью подготовленным по соответствующему температурному и гидравлическому режиму для необходимого вида теплоснабжения: отопления/ГВС/иных нужд и не требует более никаких изменений среди параметров. Наиболее часто такая внешняя подготовка теплоносителя выполняется на ЦТП, БГВС. Иногда теплоноситель на конкретные нужды может быть подготовлен непосредственно на действительном источнике (в котельной или на ТЭЦ в специальном контуре источника). Реже встречается ситуация, когда объект, подключенный к внешней тепловой сети, использует теплоноситель на нужды отопления и ГВС без всякого преобразования его режима;
На объекте потребителя. Подготовка на объекте потребителя подразумевает, что окончательная подготовка теплоносителя выполняется непосредственно на теплопункте объекта потребителя. Стоит отметить, что она может быть как достаточно сложной (с использованием теплообменников, различных регуляторов, насосов и прочего), так и относительно простой (например, с использованием элеваторного узла).
Выбор параметра «Подготовка теплоносителя»Для массового занесения параметров точек учета, исходя из приложенной таблицы, необходимо сделать выгрузку точек учета, заполнить параметры и направить готовый файл в отдел технической поддержки АО «Элдис». Также параметры точек учета можно занести вручную, перейдя на форму точки учета.
Для того, чтобы произвести выгрузку перечня точек учета, необходимых для заполнения параметров, следует перейти во вкладку «Учет» и выбрать нужный тип ресурса (ЦО, ГВС, ХВС), либо «Все точки учета».
При помощи поиска и фильтра сформировать требуемый перечень точек учета, после чего в верхнем правом углу нажать вертикальное троеточие. Из списка следует выбрать «Экспортировать таблицу», затем выбрать формат (Excel). Сразу после выбора формата файла начнется его загрузка, статус которой можно наблюдать в правом нижнем углу, по завершении загрузки следует нажать кнопку «Скачать».

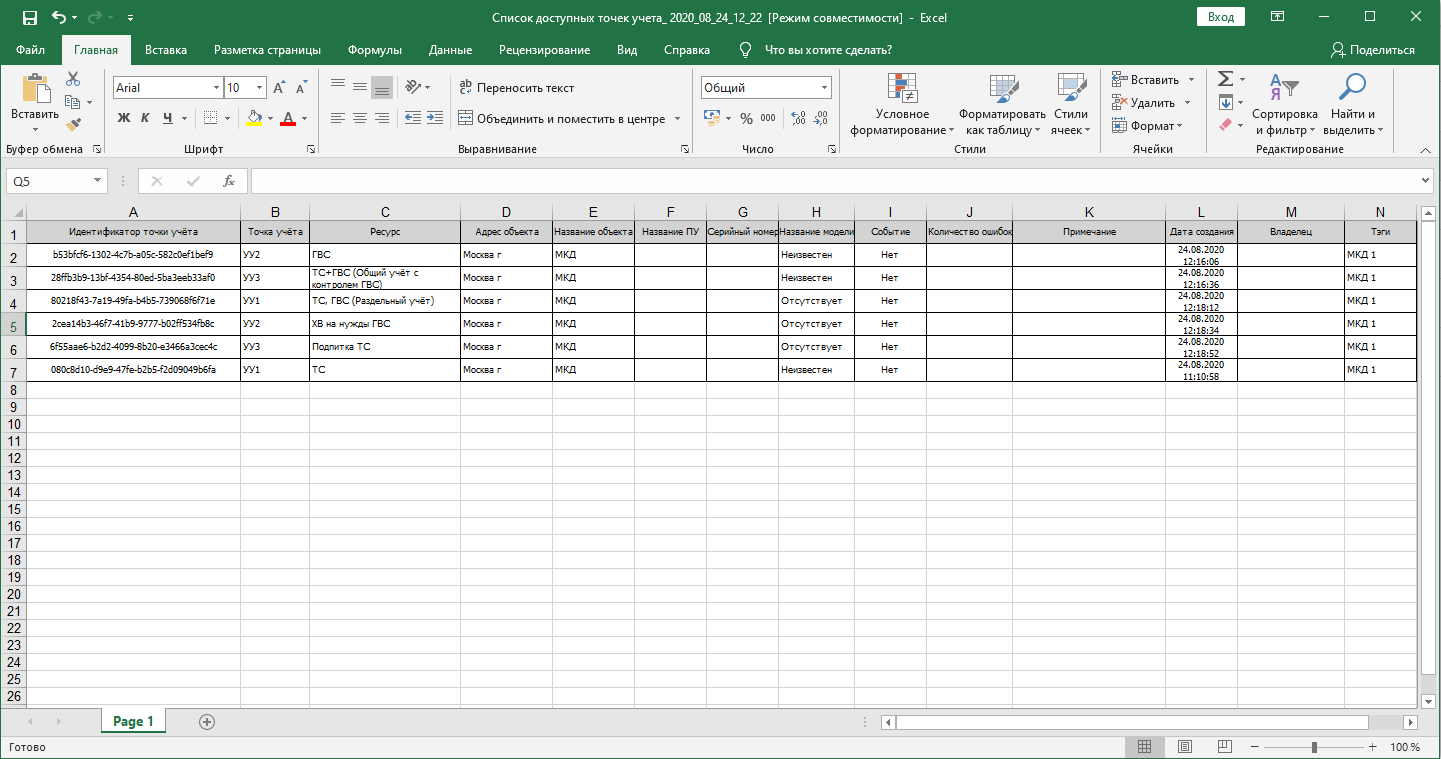

Пример получившейся выгрузкиВ файле выгрузки необходимо добавить и заполнить следующие колонки:
Ресурс;
Нагрузка ЦО;
Нагрузка ГВС;
Система теплоснабжения/отопления;
Система ГВС;
Схема ГВС;
Расположение ТУ теплоснабжения/отопления;
Расположение ТУ ГВС.

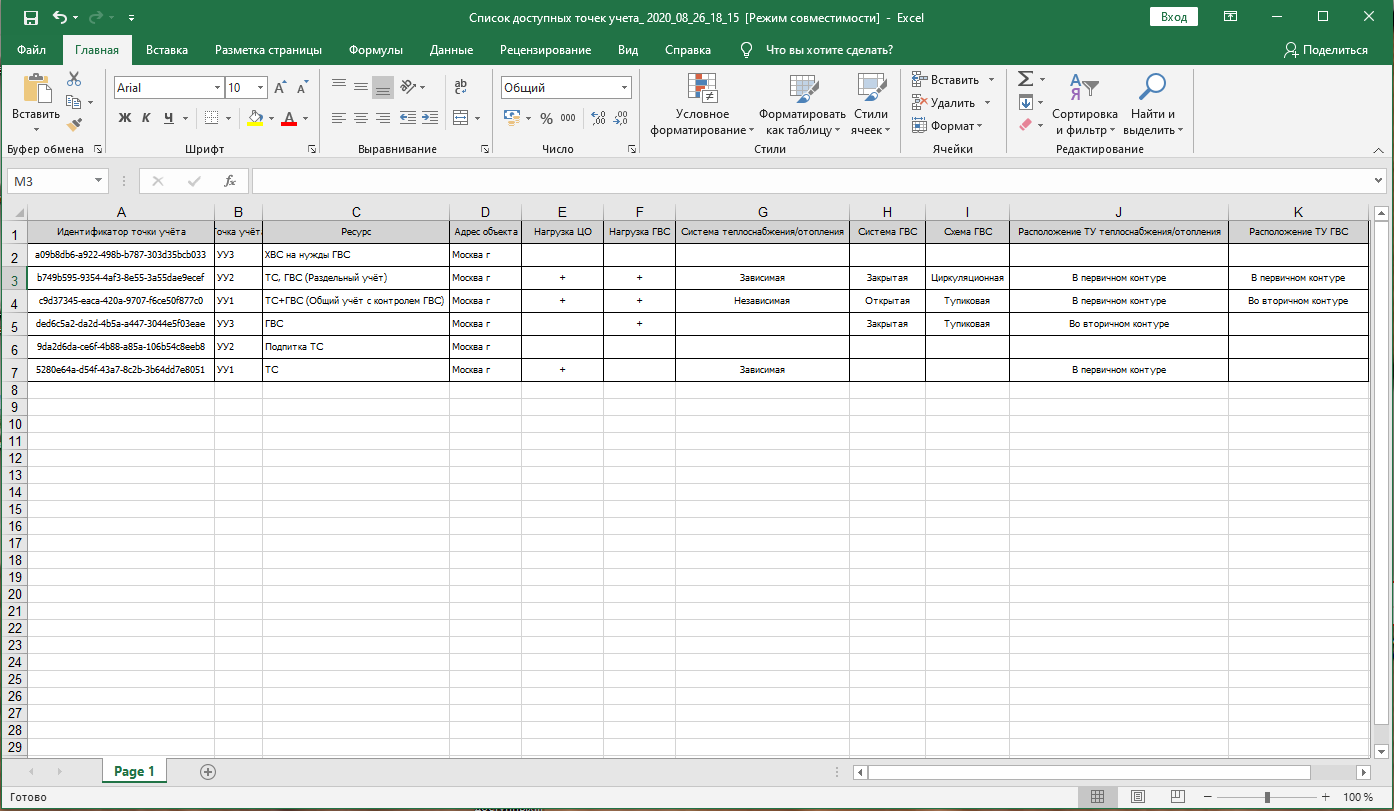

Пример заполненной таблицыВажно: при заполнении файла идентификатор точки учета нельзя редактировать или удалять!
