1 Алгоритм подключения УСПД МОСТ/УСПД МОСТиК/АРС-GPRS
Для подключения УСПД к сети питания необходимо выполнить ряд действий над элементами устройства (рис. 1), который указан производителем:
Снять крышку устройства;
Установить SIM-карту в держатель;
Удалить герметизирующие перемычки гермоввода, проложить через гермоввод кабель питания;
Подключить кабель питания к клеммам «Питание» с обязательным соблюдением полярности. «+» источника питания необходимо соединить с левой клеммой (+12V), «-» - с правой клеммой (┴);
При необходимости – удалить герметизирующую перемычку второго гермоввода, проложить кабель и подключить провода к клеммам порта RS232 или RS485;
Включить питание, убедиться, что светодиод «ПИТАНИЕ» горит желтым цветом;
Установить крышку устройства.

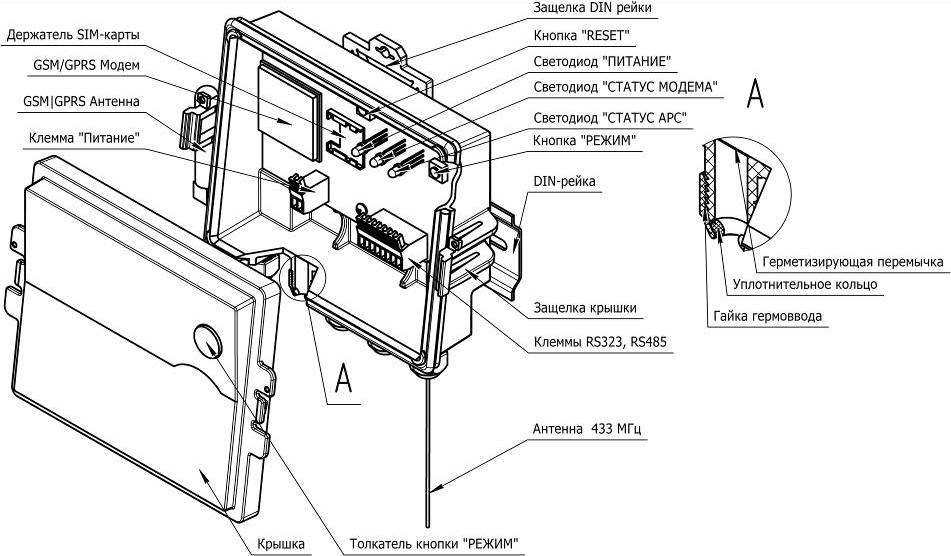

Рисунок 1 – Основные элементы устройства УСПД-МОСТ
2 Настройка УСПД
Настройка УСПД (МОСТ/МОСТиК/АРС-GPRS) для работы с АИИС «Элдис» может быть выполнена двумя путями:
1. Через SMS-команду на номер телефона SIM-карты, установленной в модеме:
Для SIM-карт оператора МТС:
SERVER:5.178.80.4:20056 USER:mts PSW:mts TYPE:TCP APN:internet.mts.ru INTERVAL:90 RESTART:10 REBOOT:Для SIM-карт оператора Мегафон:
SERVER:5.178.80.4:20056 USER:gdata PSW:gdata TYPE:TCP APN:internet INTERVAL:90 RESTART:10 REBOOT:Для SIM-карт оператора Теле2:
SERVER:5.178.80.4:20056 USER:gdata PSW:gdata TYPE:TCP APN:internet.tele2.ru INTERVAL:90 RESTART:10 REBOOT:Для настройки устройства АРС-GPRS:
IP:5.178.80.4 PORT:20056 USER:mts PASS:mts APN:internet.mts.ru TIME:90 REBOOT:
Для этого необходимо создать УСПД в АИИС (обязательно указав серийный номер устройства и номер SIM-карты, установленной в нём), после чего перейти на форму созданного модема, нажать кнопку «Действия» (рис. 2, элемент 1) и выбрать опцию «Настроить модем» (рис. 2, элемент 2).

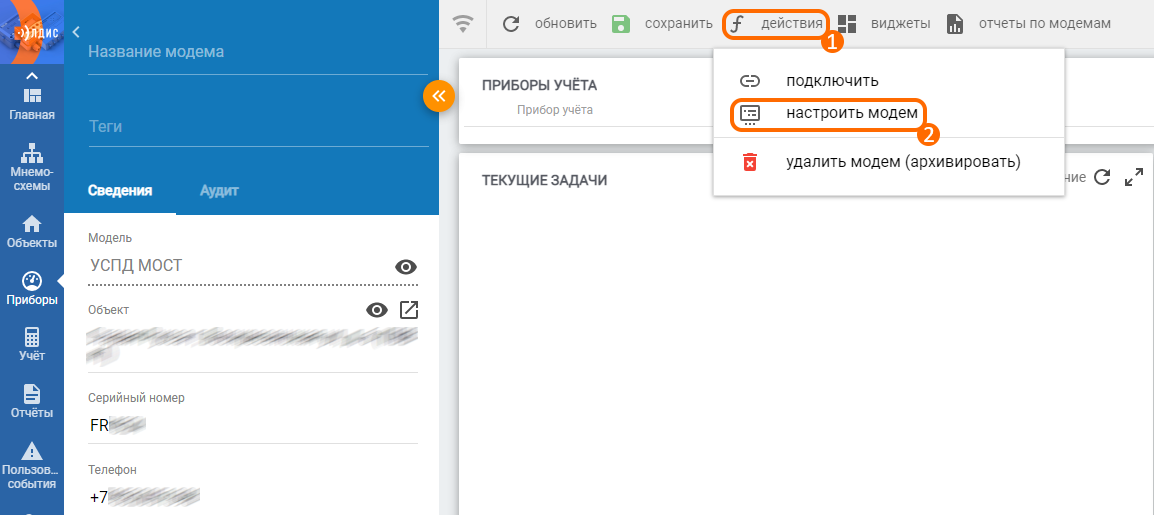

Рисунок 2 – Расположение кнопки для настройки модема
3 Создание УСПД в АИИС
Для создания УСПД (МОСТ/МОСТиК/АРС-GPRS) в АИИС необходимо:
Открыть форму нужного объекта, и при помощи кнопки создания в правой нижней части экрана перейти к созданию нового модема;
В качестве модели создаваемого модема выбрать «УСПД МОСТ»;
Во время или после создания модема заполнить параметры «Серийный номер» (серийный номер устройства) и «Номер телефона» (номер телефона SIM-карты, установленной в модеме)
Примечание: серийный номер устройства может быть только в двух форматах: две буквы и три цифры (например, FB123) либо две буквы и четыре цифры (например, FB1234). На самом устройстве серийный номер может быть указан в ином формате, например с «лишней» цифрой: FB0 1234. В таком случае необходимо указать только две буквы и те цифры, которые идут после пробела (например, FB1234);После создания модема и указания необходимых параметров (серийный номер и номер SIM-карты) и после выполнения настройки УСПД необходимо дождаться подключения модема к АИИС, которое будет выполнено в небольшой промежуток времени (менее нескольких минут), и только в том случае, если настройка УСПД и заполнение его параметров в АИИС были выполнены корректно.
