Аналитико-расчётный модуль

Для работы в подмодуле потребуется выбрать объект-источник с типом «Котельная»/«ТЭЦ»/«ИК»/«ИТ»/«ТК»/«НС»/ «Источник». Для этого нужно нажать на значок троеточия в правом верхнем углу окна подмодуля (рис. 4).

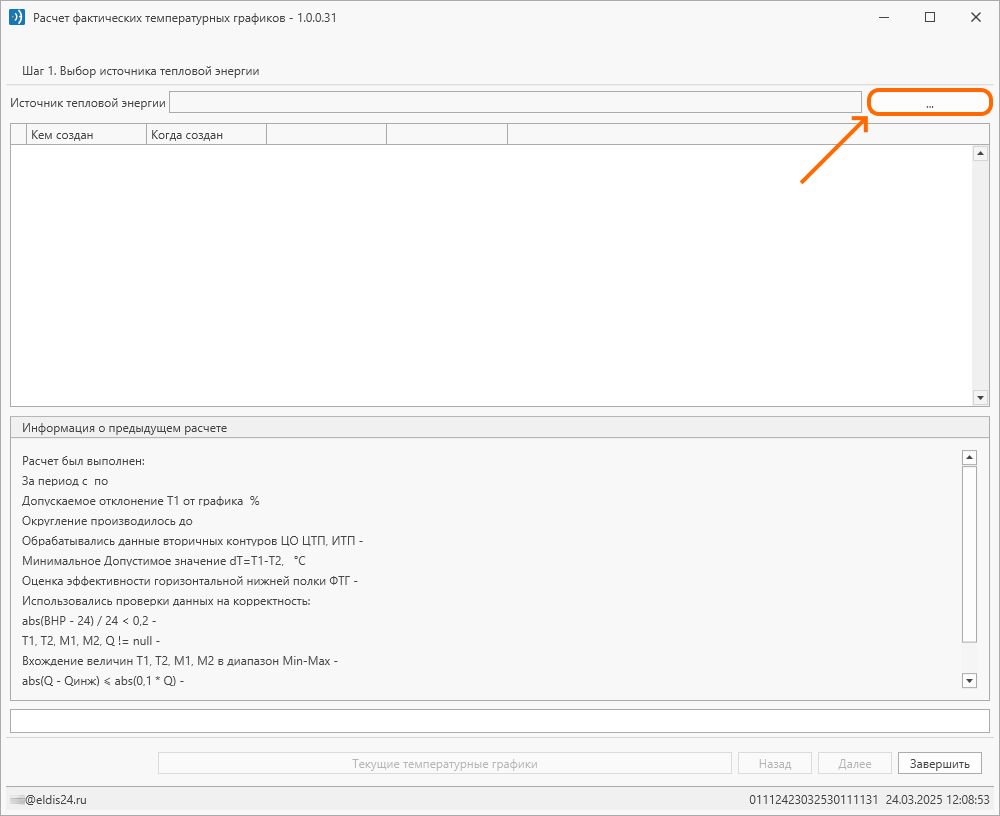

Рисунок 4 – Расположение кнопки троеточия

Далее откроется список объектов, в котором нужно выбрать необходимый источник тепловой энергии при помощи поиска (рис. 5, элемент 1), кликнув по его названию/адресу в списке (рис. 5, элемент 2). После чего нажать кнопку «Ок» в нижней части окна (рис. 5, элемент 3).

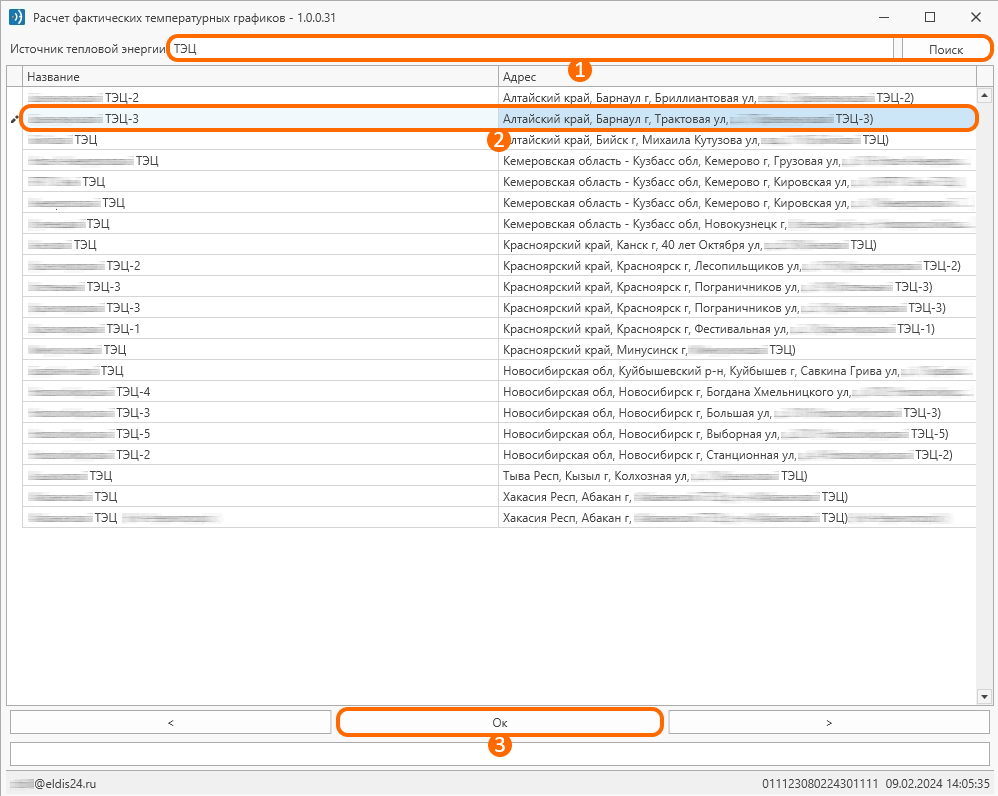

Рисунок 5 – Расположение кнопок для выбора объекта-источника

Затем необходимо нажать кнопку «Далее» в правом нижнем углу окна (рис. 6).

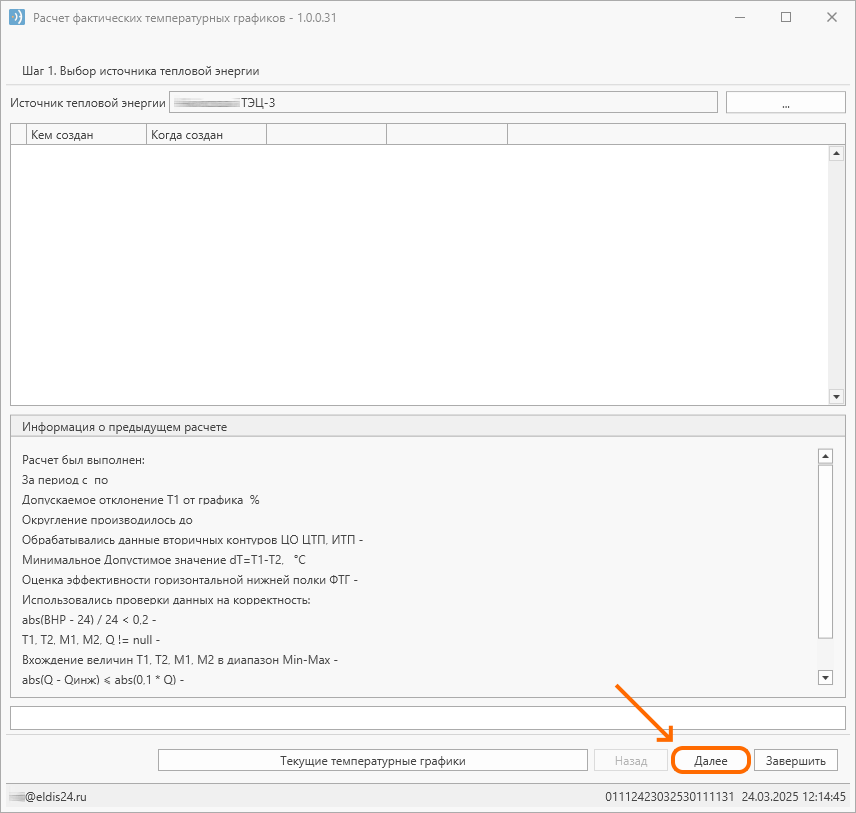

Рисунок 6 – Расположение кнопки «Далее»

После этого отобразятся условия расчёта температурного графика (рис. 7). В данном окне требуется настроить следующие параметры:

• Диапазон дат для анализа (рис. 7, элемент 1) позволяет определить период, данные за который будут использоваться в расчёте температурного графика;

• Блок «Использовать проверки данных на корректность» (рис. 7, элемент 2) позволяет отредактировать заявленные проверки на достоверность данных перед расчётом. В данном параметре к изменению доступны следующие проверки:

  • abs(ВНР - 24) / 24 < 0,2 (при отсутствии в архиве параметра «ВНР» – проверка пропускается);

  • Наличие в архиве измеренных значений: Т1, Т2, М1, М2, Q ≠ null;

  • Вхождение архивных значений параметров Т1, Т2, М1, М2 в диапазон допустимых максимальных (Max) и минимальных (Min) величин;

  • 0 < Т1, Т2 < 150, а также Т1 > Т2;

  • 0 < М1, М2 < 1000000;

  • abs(Q - Qинж) ≤ 0,1×Q, где Qинж = (М1 × (Т1 - Тхв) - М2 × (Т2 - Тхв)) / 1000.

После введения всех необходимых параметров нужно нажать кнопку «Далее» (рис. 7, элемент 3).

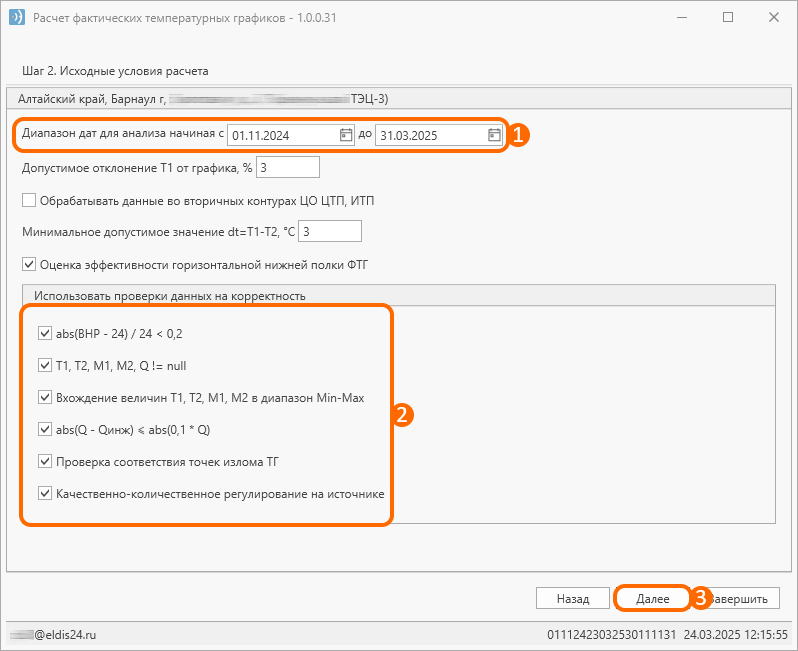

Рисунок 7 – Расположение параметров для расчёта ТГ

Важно отметить, что данные, которые не прошли проверку, исключаются из анализа.

На вкладке с выполненными расчётами температурного графика будет доступен ряд функций:

• Кнопка для перехода в протокол (рис. 8, элемент 1) позволяет перейти на форму протокола, в котором доступны объекты, по которым могли возникнуть ошибки и, соответственно, не произведен расчёт;

• Опция экспорта списка потребителей (рис. 8, элемент 2) позволяет выгрузить список потребителей в Excel;

• Опция экспорта в Excel (рис. 8, элемент 3) позволяет выгрузить расчёт температурного графика в Excel. Важно отметить, что для экспорта в Excel нужно предварительно сохранить температурный график;

• Опция экспорта в 1С (рис. 8, элемент 4) позволяет выгрузить расчёт температурного графика в 1С;

• Опция сохранения ТГ (рис. 8, элемент 5) позволяет сохранить расчёт фактического температурного графика в АИИС «Элдис».

Важно: в АИИС данный ТГ не участвует при анализе данных без предварительного согласования.

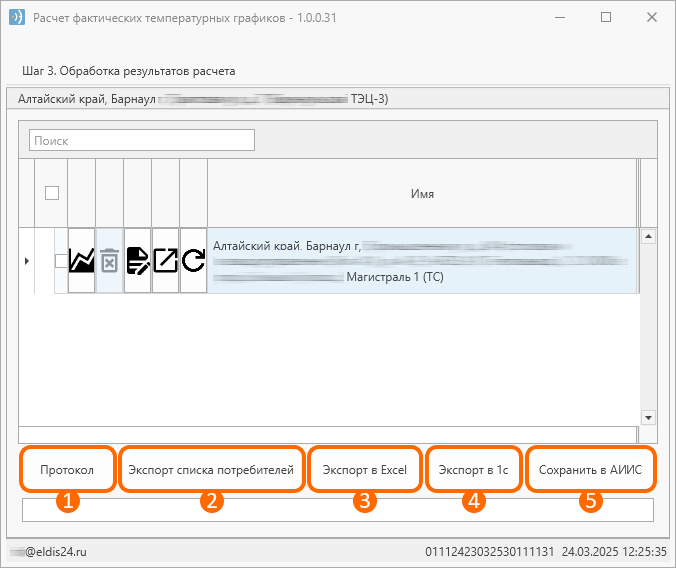

Рисунок 8 – Функциональные элементы на вкладке с результатами расчёта

Для работы в подмодуле необходимо выбрать систему теплоснабжения посредством использования поля «Поиск системы теплоснабжения» в левой верхней части окна подмодуля (рис. 9, элемент 1). При помощи кнопки «Общий список» (рис. 9, элемент 2) можно создать новую систему теплоснабжения.

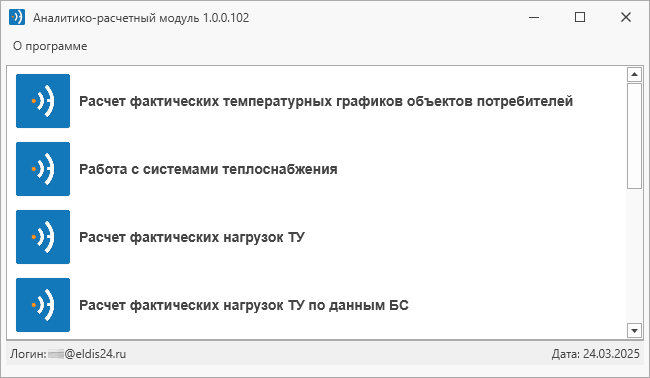

Рисунок 9 – Главное меню подмодуля

Для добавления новой системы теплоснабжений потребуется перейти во вкладку «Добавить» (рис. 10, элемент 1) и ввести название системы в поле «Имя системы теплоснабжения населенного пункта» (рис. 10, элемент 2). Далее при помощи поиска в левой части окна (рис. 10, элемент 3) нужно найти необходимые объекты и перенести их в правую колонку посредством использования соответствующей стрелки, расположенной между колонками (рис. 10, элемент 4). Также при помощи опции «Настройка критериев» (рис. 10, элемент 5) есть возможность задать критерии объекта (тип, этажность, год постройки и т.д.), по которым будет происходить поиск объектов потребителей. После добавления объектов нужно нажать кнопку «Создать» в правой нижней части окна (рис. 10, элемент 6). Затем будет выполнен автоматический переход во вкладку «Выбрать», в которой посредством поиска в верхней части экрана нужно выбрать созданную систему теплоснабжения.

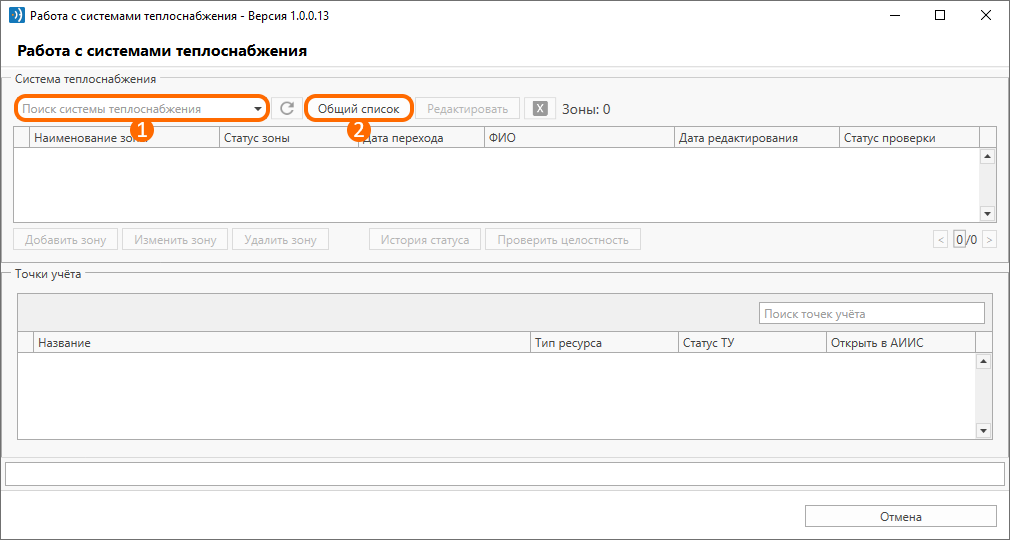

Рисунок 10 – Расположение кнопок для добавления системы теплоснабжения

Выбрав необходимую систему, будет отображён список зон, созданных в этой системе. При взаимодействии (добавление/изменение/удаление) с зонами путем использования кнопок в левой части окна (рис. 11, элемент 1) появится форма для добавления/изъятия объектов из выбранной зоны. По нажатию на опцию «История статуса» (рис. 11, элемент 2) возможно указать статус системы (актуальна/неактуальна) и дату перехода на выбранный статус.

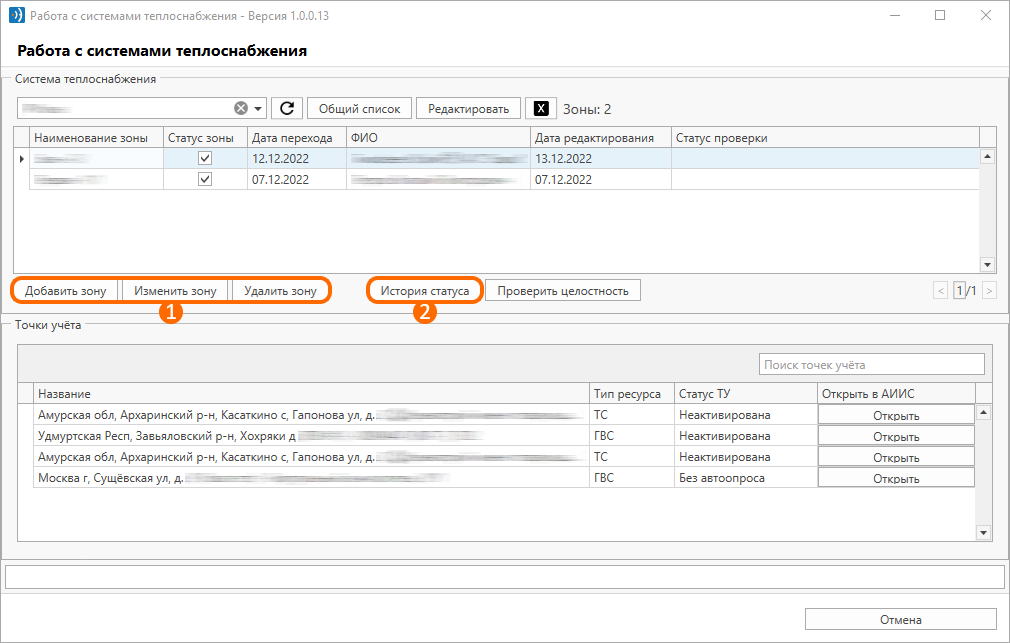

Рисунок 11 – Расположения кнопок для взаимодействия с зонами систем

Для работы в подмодуле нужно найти требуемую точку учёта объекта при помощи поиска (рис. 12, элемент 1), после чего указать нагрузки и нажать кнопку «Проверить» в строке с информацией о необходимой ТУ (рис. 12, элемент 2). Таким образом, данные будут проанализированы на достоверность по заявленным в подмодуле методам проверок (рис. 12, элемент 3).

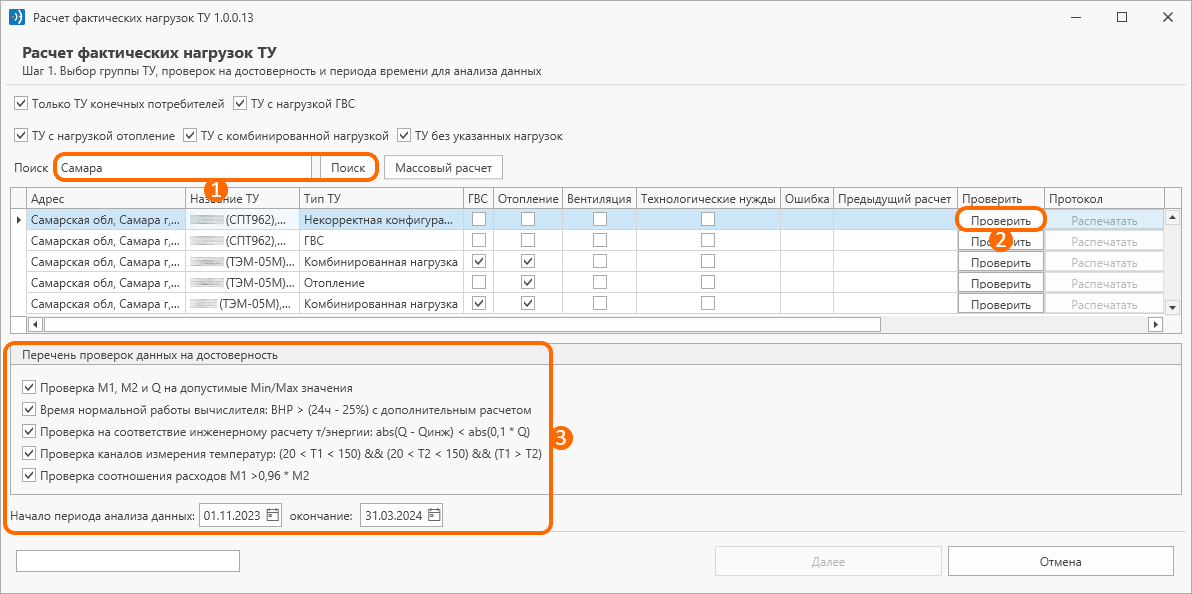

Рисунок 12 – Вид окна подмодуля для проверки ТУ

При успешном завершении проверки на достоверность (отсутствии ошибок) станет активна кнопка «Далее», по кликну на которую можно перейти к следующему шагу для поэтапного исключения некорректных значений и расчёта итогового коэффициента.

Используя кнопку «Далее», необходимо пройти все шаги по выбранной ТУ (построение первичной формулы и удаление непредставительных значений; расчёт поправки на соблюдение Т1; расчёт поправки на номер месяца (аналог поправок на Тхв); расчёт поправки на день недели; расчёт поправки на окончательную корреляцию результата).

На последней странице отобразится результат расчётов. Выполненный расчёт можно сохранить в АИИС «Элдис» посредством нажатия кнопки «Сохранить результат в АИИС». Также на этой странице доступен протокол выполнения расчёта.

Расчёт фактических нагрузок ТУ по данным БС можно осуществить двумя способами:

1. Автоматический расчёт (массово для организации или группы объектов/ТУ). Для настройки автоматического расчёта нужно кликнуть по кнопке «Автоматический расчет» в верхней части окна (рис. 13).

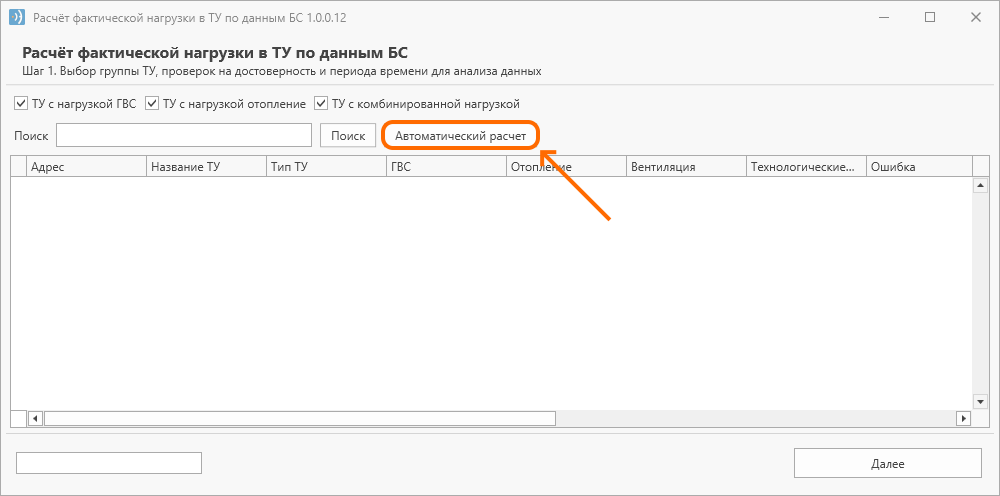

Рисунок 13 – Расположение кнопки для автоматического расчёта

Далее при помощи поиска выбрать необходимую организацию (рис. 14, элемент 1) и нажать кнопку «Рассчитать» (рис. 14, элемент 2). После успешного завершения расчёта в данной вкладке будет выведен результат расчёта. Для сохранения выполненных расчётов в АИИС «Элдис» потребуется кликнуть по кнопке «Сохранить результат в АИИС» (рис. 14, элемент 3).

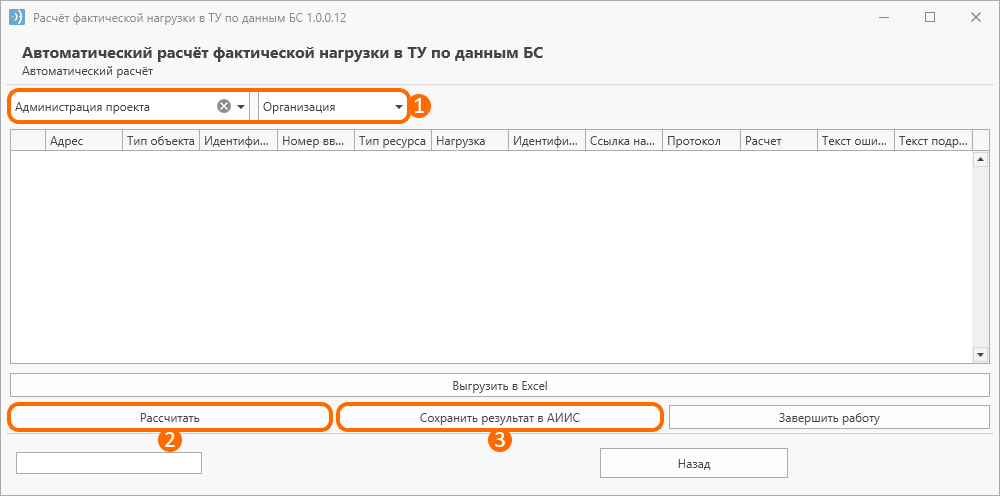

Рисунок 14 – Вкладка для массового расчёта фактических нагрузок

2. Ручной расчёт (отдельно для каждой ТУ). Для расчёта фактических нагрузок вручную необходимо найти требуемую точку учёта объекта посредством поиска (рис. 15, элемент 1). После выбора точки учёта необходимо указать нагрузки в строке с информацией о ТУ (рис. 15, элемент 2) и нажать на кнопку «Далее» (рис. 15, элемент 3).

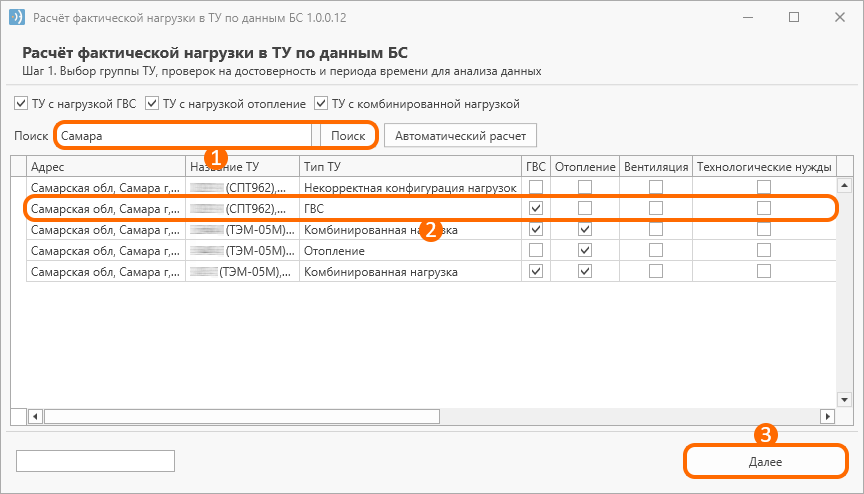

Рисунок 15 – Окно для выбора ТУ объекта

Таким образом, будет отображено окно с информацией о предыдущих расчётах. Для выполнения нового расчёта по выбранной ТУ нужно кликнуть по кнопке «Рассчитать» (рис. 16, элемент 1). После успешного завершения расчёта в данной вкладке будет выведен результат расчёта. Для сохранения выполненных расчётов в АИИС «Элдис» потребуется кликнуть по кнопке «Сохранить результат в АИИС» (рис. 16, элемент 2).

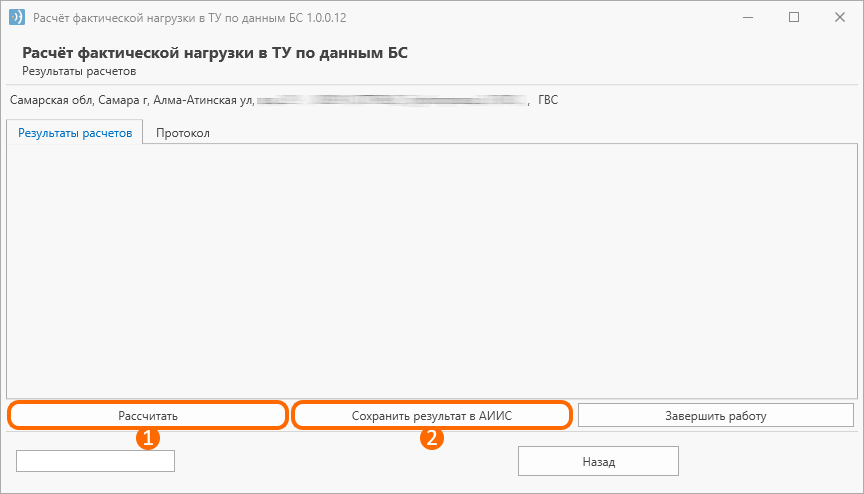

Рисунок 16 – Расположение кнопок для выполнения расчёта и сохранения его в АИИС

Взаимодействие с подмодулем осуществляется аналогично работе подмодуля для построения формулы аналогов по населенному пункту. Ознакомиться с подробной информация по настройке подмодуля «Построение формулы аналогов» можно в пункте 2.6 данной статьи.

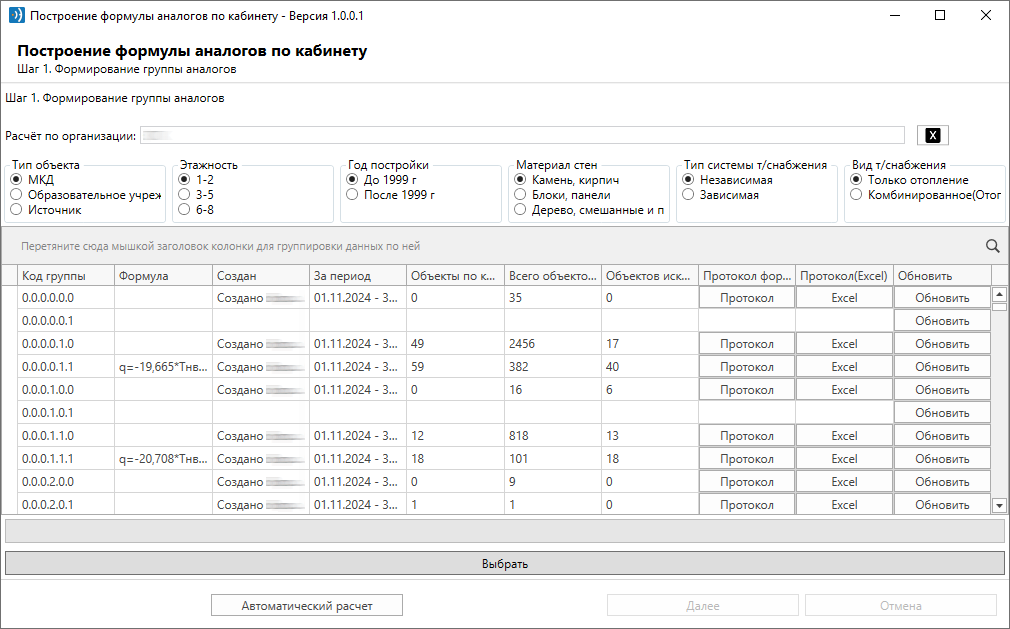

Рисунок 17 – Форма подмодуля «Построение формулы аналогов по кабинету»

Для работы в подмодуле потребуется создать/выбрать систему теплоснабжения населенного пункта, в котором заявлен объект-источник. Для этого нужно кликнуть по значку троеточия в правой верхней части окна (рис. 18).

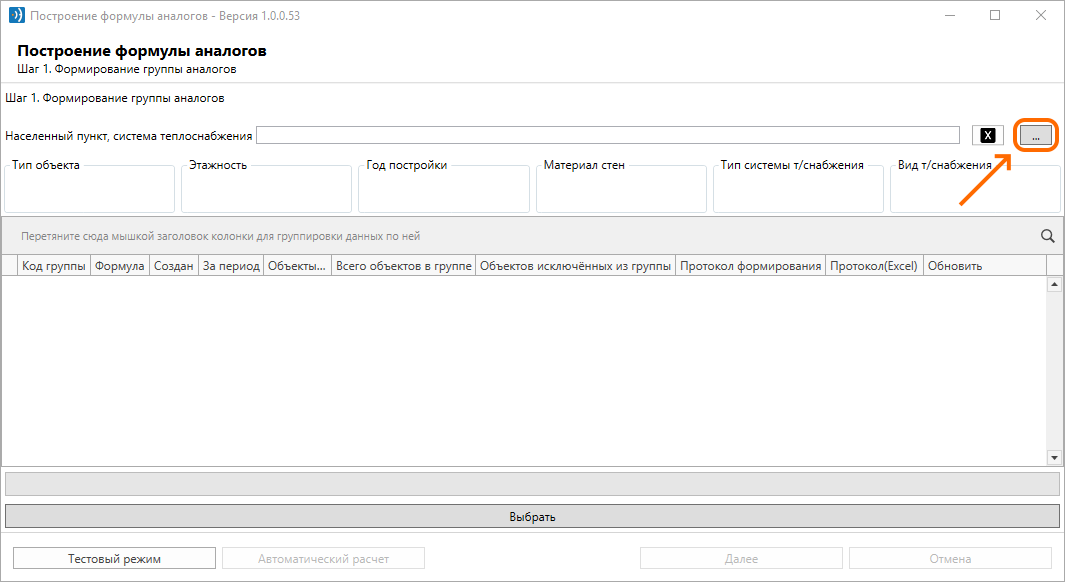

Рисунок 18 – Расположение кнопки в виде троеточия

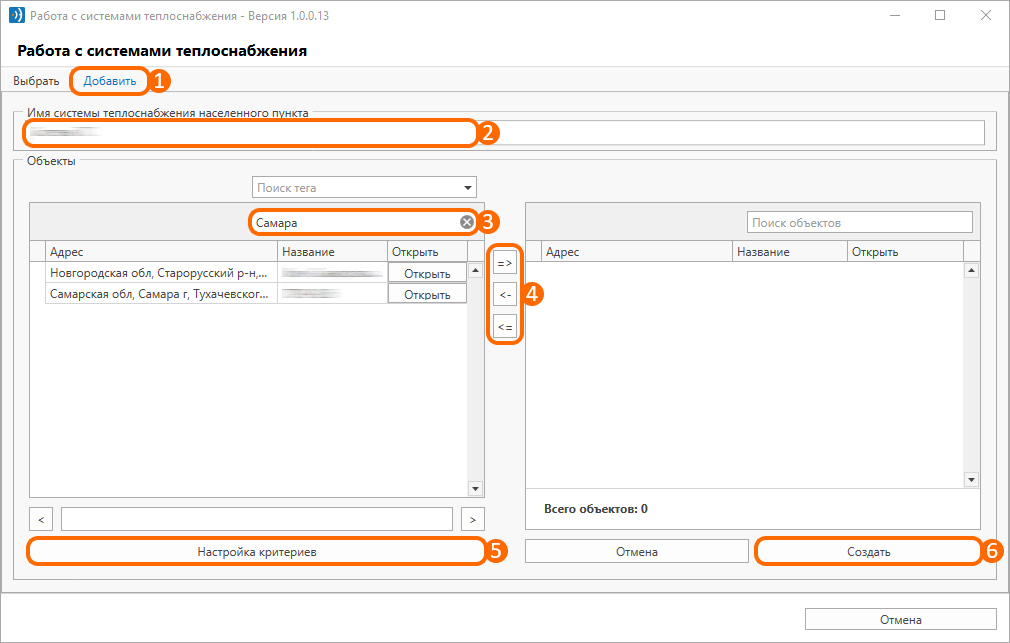

Добавление новой системы теплоснабжения осуществляется через вкладку «Добавить» (рис. 19, элемент 1), в которой требуется указать название системы (рис. 19, элемент 2) и выбрать объект-источник с типом «ТЭЦ»/«Котельная»/«ИК»/«ИТ» посредством поиска (рис. 19, элемент 3). В данной вкладке имеется две колонки: записи, которые доступны для добавления в систему (левая часть окна), и записи, которые пользователь выбрал для добавления в систему теплоснабжения (правая часть окна). Для переноса записи из одной колонки в другую необходимо кликнуть по записи (рис. 19, элемент 4) и нажать на кнопку соответствующей стрелки, расположенной между колонками (рис. 19, элемент 5). Важно отметить, что при выборе объектов подразумевается, что уже выполнено сопоставление (привязка) между ТУ потребителей и источником, а также не рекомендуется заявлять сразу несколько объектов-источников, если они относятся к разным системам теплоснабжения.

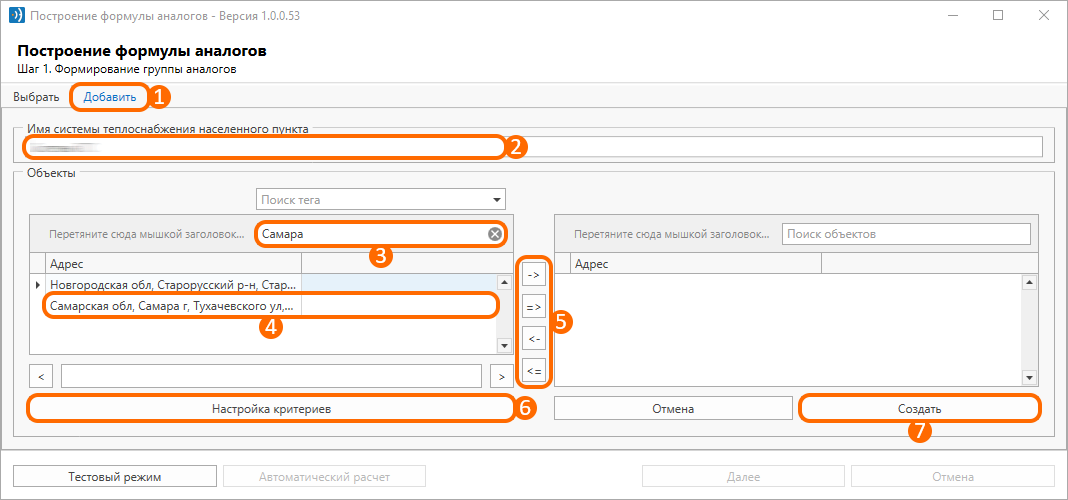

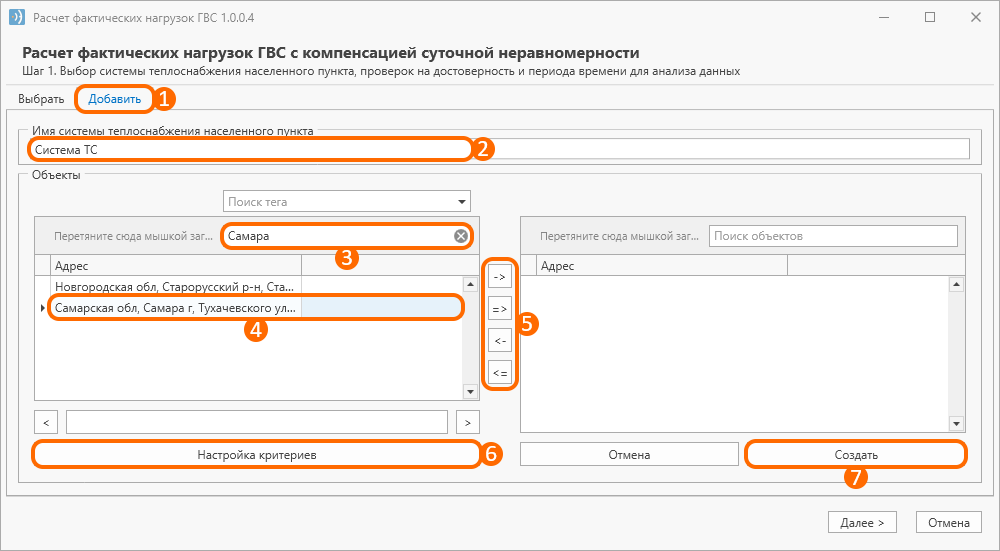

Рисунок 19 – Расположение кнопок для создания системы теплоснабжения

Далее обязательно настроить критерии системы теплоснабжения, кликнув по кнопке «Настройка критериев» в левой нижней части окна (рис. 19, элемент 6). На форме настройки критериев необходимо указать этажность и другие параметры, по которым будет происходить анализ объектов-потребителей.

Для добавления новых параметров критериев понадобиться нажать на кнопку «Добавить» в блоке с необходимым критерием (рис. 20, элемент 1). После чего будет доступна форма для добавления параметра критерия (например, этажность). Для каждого параметра данная форма будет различаться. Например, при добавлении этажности потребуется указать описание (наименование) параметра, а также диапазон этажей домов («1-2»), данные по которым нужно проанализировать, и нажать кнопку «Добавить». При разделении объектов на группы по этажности следует использовать уже существующую группировку, которая применялась в данной системе теплоснабжения при утверждении нормативов на отопление МКД регулирующим органом.

Для редактирования/удаления параметра критерия нужно кликнуть по его строке (рис. 20, элемент 2) и нажать на кнопку «Изменить»/«Удалить» (рис. 20, элемент 3). После чего появится форма, позволяющее изменить/удалить выбранный параметр.

После завершения настройки критериев объектов нужно нажать кнопку «Ок» в конце списка. Для создания системы теплоснабжения нужно нажать кнопку «Создать» (рис. 19, элемент 7).

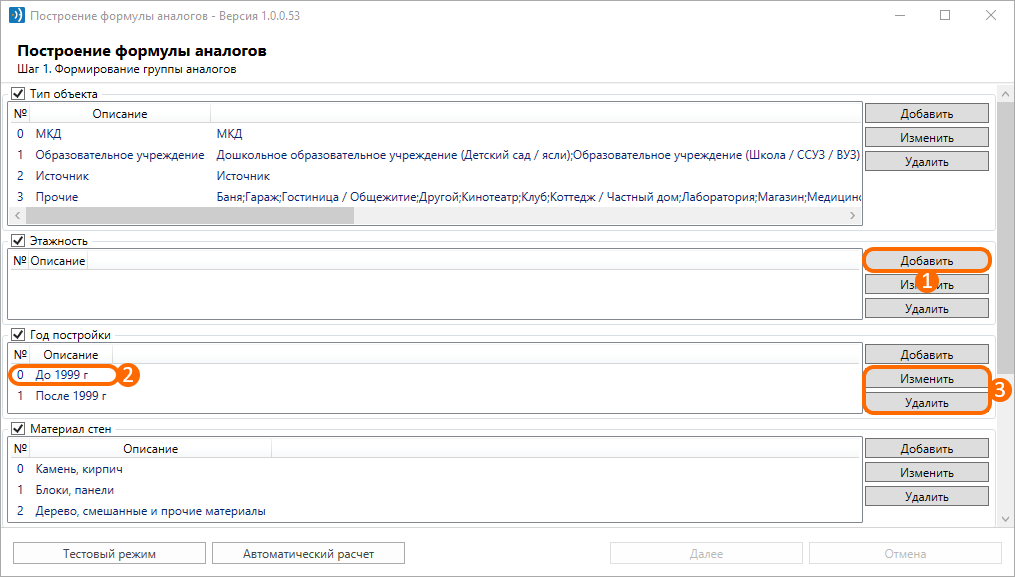

Рисунок 20 – Окно настройки критериев

После этого требуется выполнить расчёт.

Важно: на данный момент методика по расчёту формулы для объектов с потреблением ГВС отсутствует.

Расчёт можно осуществить двумя способами:

1. Автоматический расчёт (массово для групп объектов-аналогов). Для настройки автоматического расчёта нужно кликнуть по кнопке «Автоматический расчет» в левой нижней части окна. Далее в появившейся форме требуется указать период анализа по системе теплоснабжения (рис. 21, элемент 1) и методы проверки данных (рис. 21, элемент 2).

Стоит отметить, что в большинстве случаев периодом расчёта выбирается предыдущий отопительный период (т.е. с ноября по март).

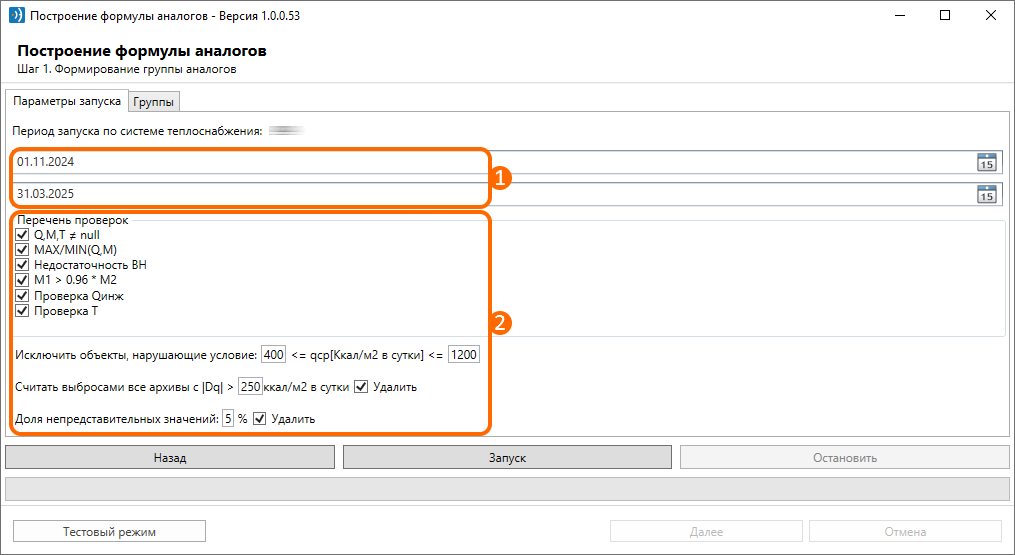

Рисунок 21 – Настройки запуска автоматического расчёта

Затем нужно выбрать группы объектов-аналогов с необходимым набором параметров. Для этого потребуется перейти во вкладку «Группы» (рис. 22, элемент 1) и выбрать нужные записи при помощи чекбоксов (рис. 22, элемент 2). После этого нажать кнопку «Запуск» в нижней части формы (рис. 22, элемент 3).

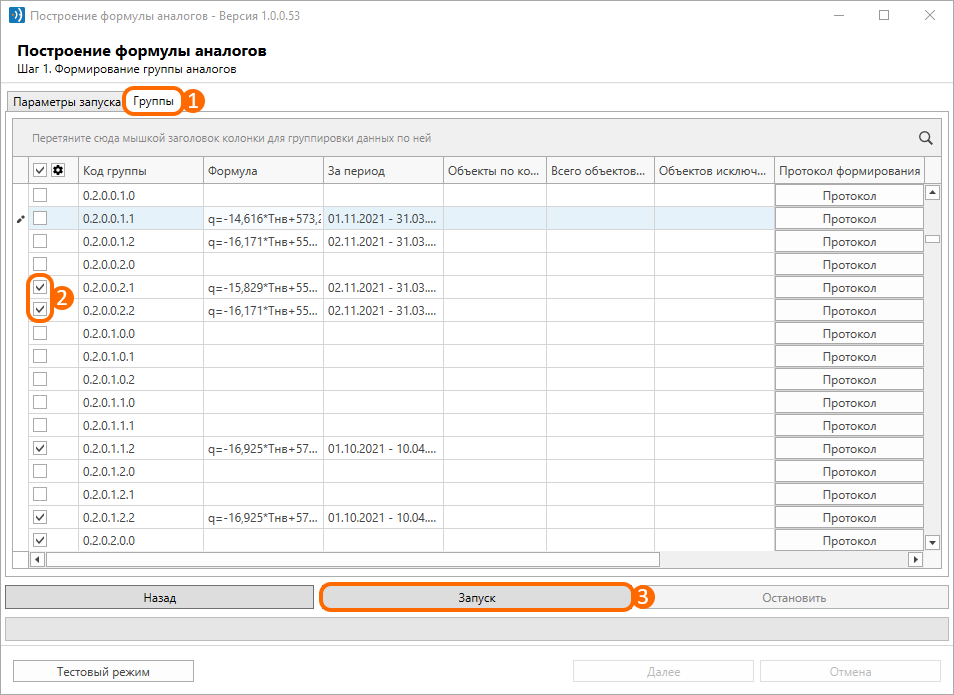

Рисунок 22 – Расположение кнопок для запуска автоматического расчёта по группам объектов

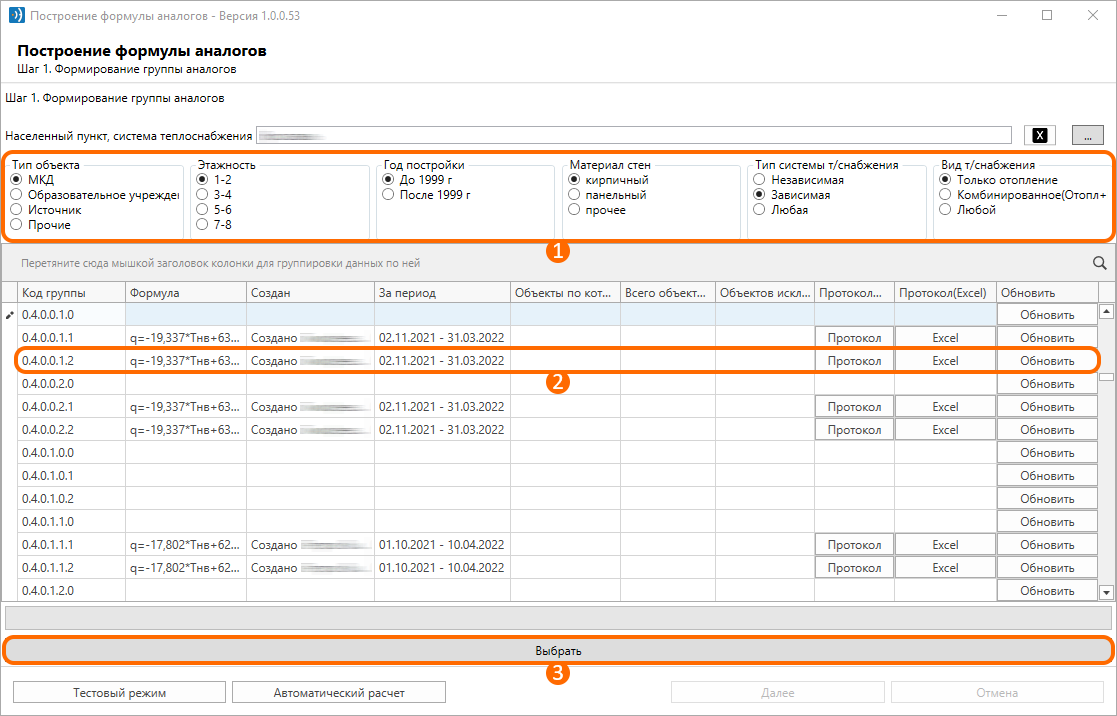

2. Ручной расчёт (пошагово для каждой выбранной группы объектов). Для расчёта формулы объектов-аналогов вручную нужно выбрать необходимую группу параметров (состоящую из 6 критериев) для формирования списка объектов-потребителей. Для выбора группы можно указать набор нужных параметров вручную при помощи блоков (рис. 23, элемент 1) или кликнуть по строке с требуемым кодом группы в списке (рис. 23, элемент 2). После этого нажать кнопку «Выбрать» (рис. 23, элемент 3).

Рисунок 23 – Выбор группы объектов

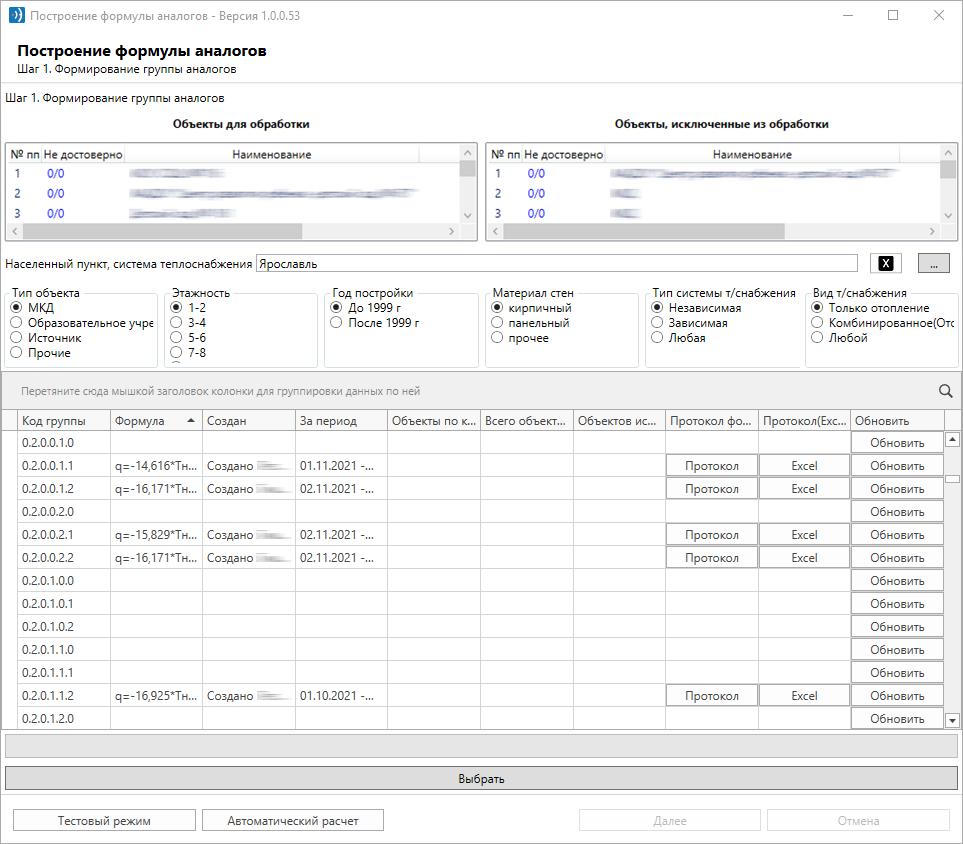

Таким образом, запустится процесс поиска объектов аналогов, по окончанию которого будут отображены списки объектов-потребителей для обработки и те, которые были из нее исключены (рис. 24).

Рисунок 24 – Пример списков объектов для обработки и исключенных из неё

На следующем этапе производится отбраковка отдельных суточных показаний приборов учёта по набору критериев достоверности результатов измерений. Для этого потребуется указать диапазон дат (рис. 25, элемент 1), за который будет осуществляться поверка и в дальнейшем строиться формула аналогов, а также настроить перечень необходимых проверок (рис. 25, элемент 2) и нажать кнопку «Выполнить проверки» (рис. 25, элемент 3). После завершения поверки показаний приборов учёта на достоверность согласно заданным параметрам будут исключены из списка недостоверные данные и объекты, по которым отсутствуют достоверные результаты измерений за выбранный период времени. При помощи столбца «Не достоверно» можно просмотреть количество отбракованных архивов в следующем формате «XXX/YYY», где «XXX» – количество отбракованных архивов с недостоверными данными, «YYY» – общее количество суточных архивов (для данного объекта), имеющихся в базе данных АИИС. Стоит отметить, что по объектам, в которых количество отбракованных архивов составляет больше половины всех имеющихся – текст будет выделен красным цветом. Затем нужно нажать кнопку «Далее» в правом нижнем углу окна.

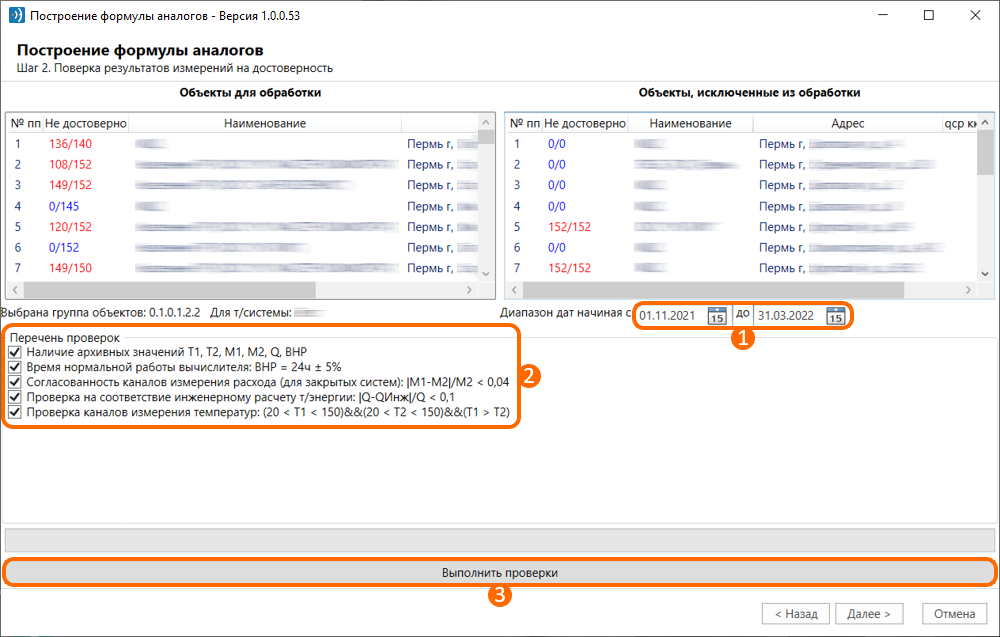

Рисунок 25 – Форма поверки данных на достоверность

Следующим шагом будет происходить анализ среднего удельного потребления тепловой энергии на отопление объектов в течение отопительного сезона. Для большинства объектов среднее удельное потребление тепловой энергии находится в диапазоне от 500 до 1000 ккал/м^2 в сутки. В случае, если удельное потребление какого-либо объекта выходит за пределы этого диапазона, то, вероятно, были указаны ошибочные данные в его характеристиках (например, отапливаемая площадь).

Для запуска поверки необходимо установить допустимые границы для величины «qср» (рис. 26, элемент 1) и нажать кнопку «Выполнить обработку» (рис. 26, элемент 2). Стоит учесть, что значения параметра «qср» по выбранным объектам отображаются в списке объектов для обработки (в левой части окна). После поверки объектов-потребителей в соответствии с указанным условием из списка (для обработки) будут исключены объекты, по которым значения «qср» выходит за пределы заданного диапазона. Затем нужно нажать кнопку «Далее» (рис. 26, элемент 3).

Важно: для исключенных объектов нужно обязательно проанализировать описание технических характеристик и внести необходимые изменения, чтобы их можно было в дальнейшем использовать для расчётов по методу аналогов.

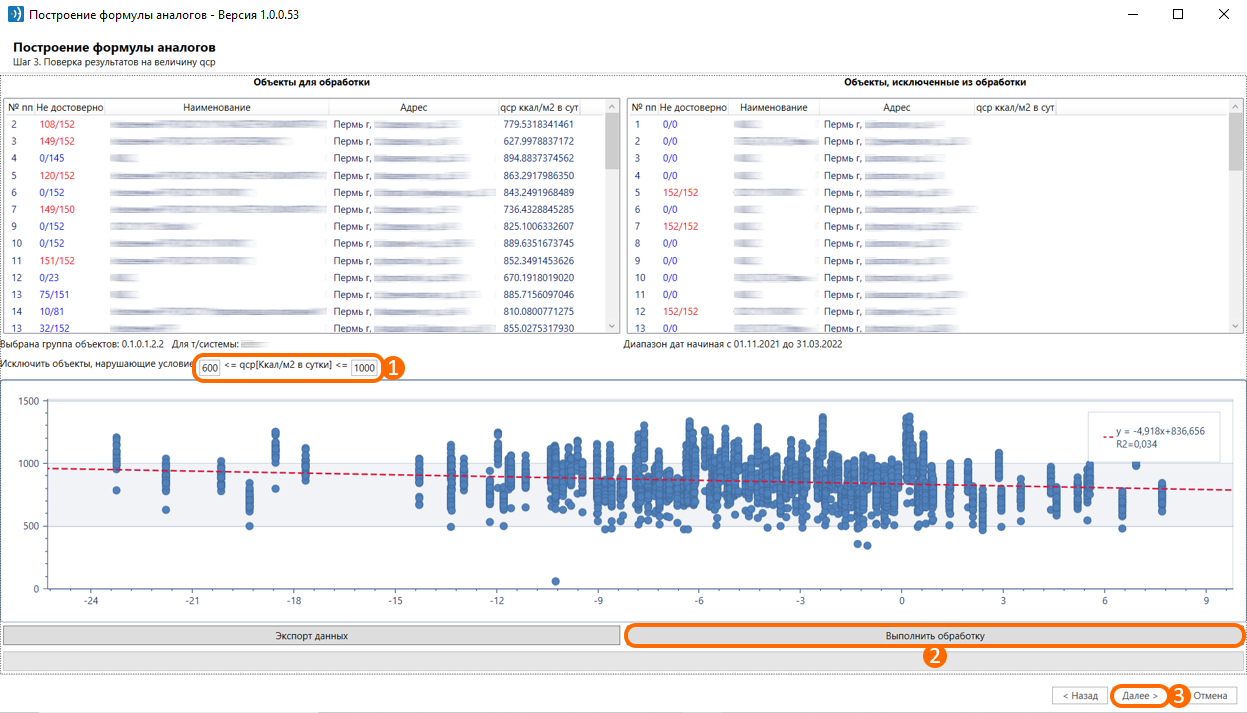

Рисунок 26 – Форма обработки результатов на величину «qср»

На следующем этапе осуществляется исключение из обработки сравнительно небольшого количества «выпадающих» по своих характеристикам объектов из группы аналогов. Причиной «выпадения» отдельных объектов из общей статистики группы аналогов может быть неправильное отнесение объекта к данной группе (например, некорректное указание этажности, материала стен и т.д.). Для запуска поверки потребуется настроить величину кратности (не менее «3») в разнице количества отрицательных и положительных отклонений: Dq = qрасч - qфакт (рис. 27, элемент 1) и нажать опцию «Исключить выпадающие объекты» (рис. 27, элемент 2). После завершения обработки будут исключены объекты согласно заданному условию. Затем следует нажать кнопку «Далее» в правом нижнем углу окна.

Важно: для исключенных объектов необходимо проанализировать описание технических характеристик и внести нужные изменения, чтобы в дальнейшем корректно отнести их к соответствующей группе аналогов.

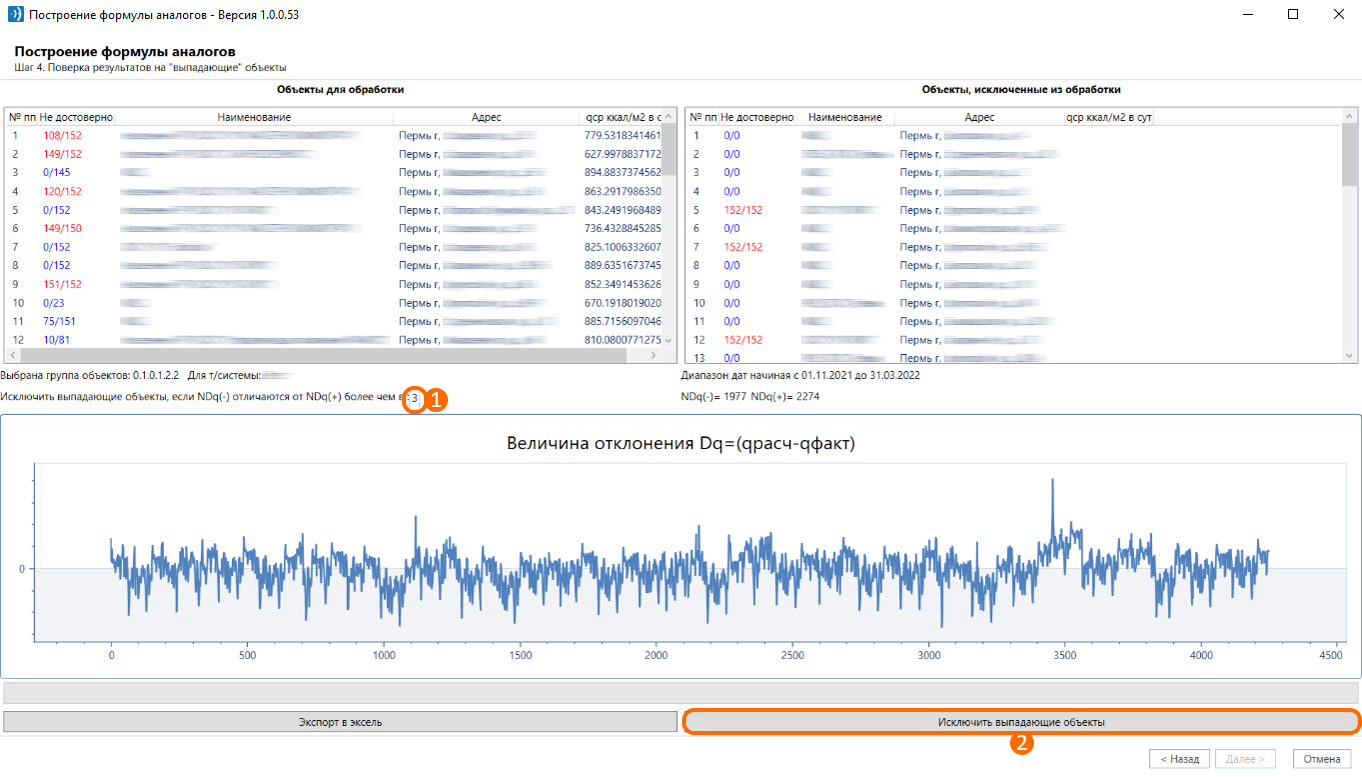

Рисунок 27 – Форма поверки результатов на «выпадающие объекты»

Отдельные выбросы результатов измерений при сохранении их достоверности происходят в ситуациях, связанных с различными нарушениями режима теплоснабжения (например, перерывы/ограничения ремонтного и аварийного характера). Для исключения таких случаев из анализа необходимо последовательно перебрать все объекты, а внутри каждого из них убедиться, что отклонения фактической величины удельного потребления от ее расчётного значения находится в разумных пределах. В данной ситуации под «разумными пределами» принимается диапазон: Dq = ±250 ккал/м^2 в сутки (т.е. исключать из анализа все данные суточных архивов, входящие в этот диапазон). После каждого исключения по команде пользователя выполняется пересчёт результатов. Для этого нужно выбрать объект, кликнув по необходимой строке в списке объектов для обработки (рис. 28, элемент 1) и, убедившись, что в нем присутствуют требующие исключения выбросы, нажать кнопку «Выбрать объект» (рис. 28, элемент 2).

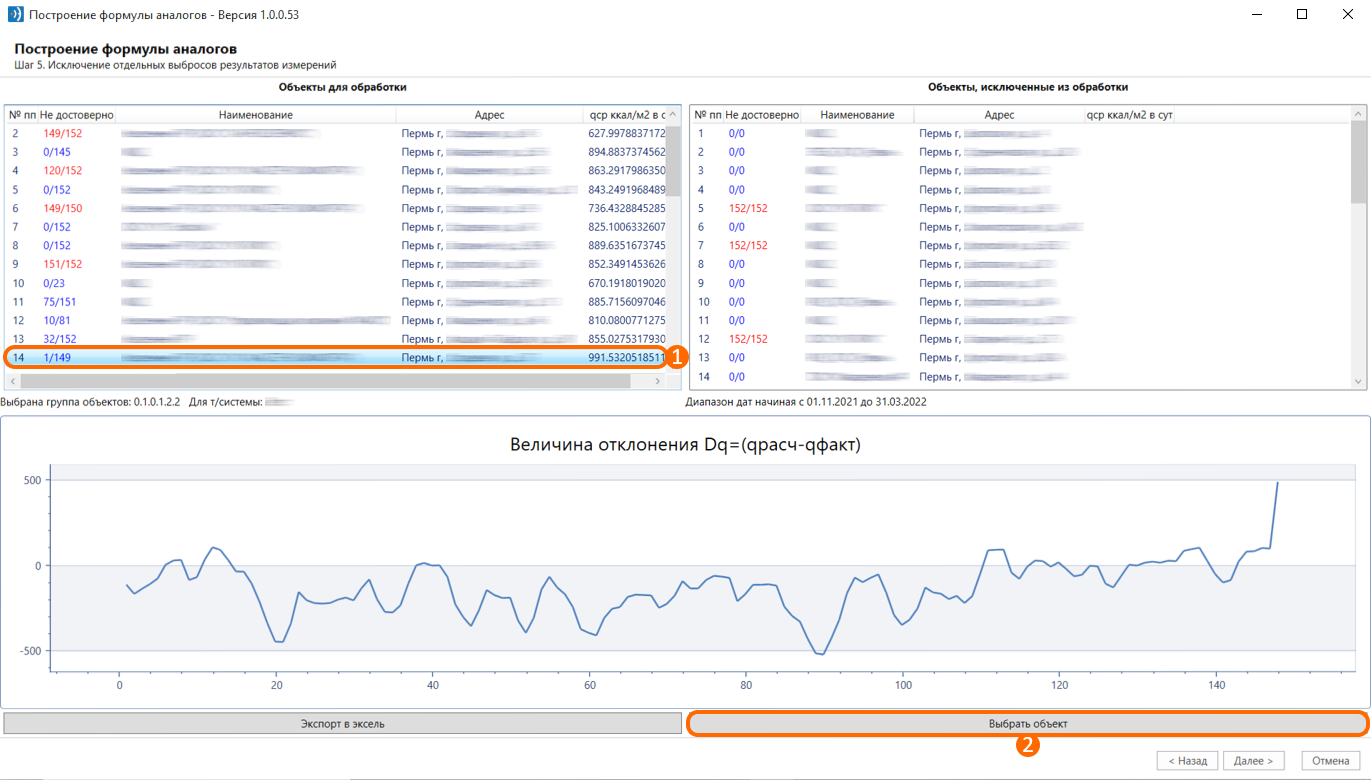

Рисунок 28 – Форма исключения отдельных выбросов результатов измерений

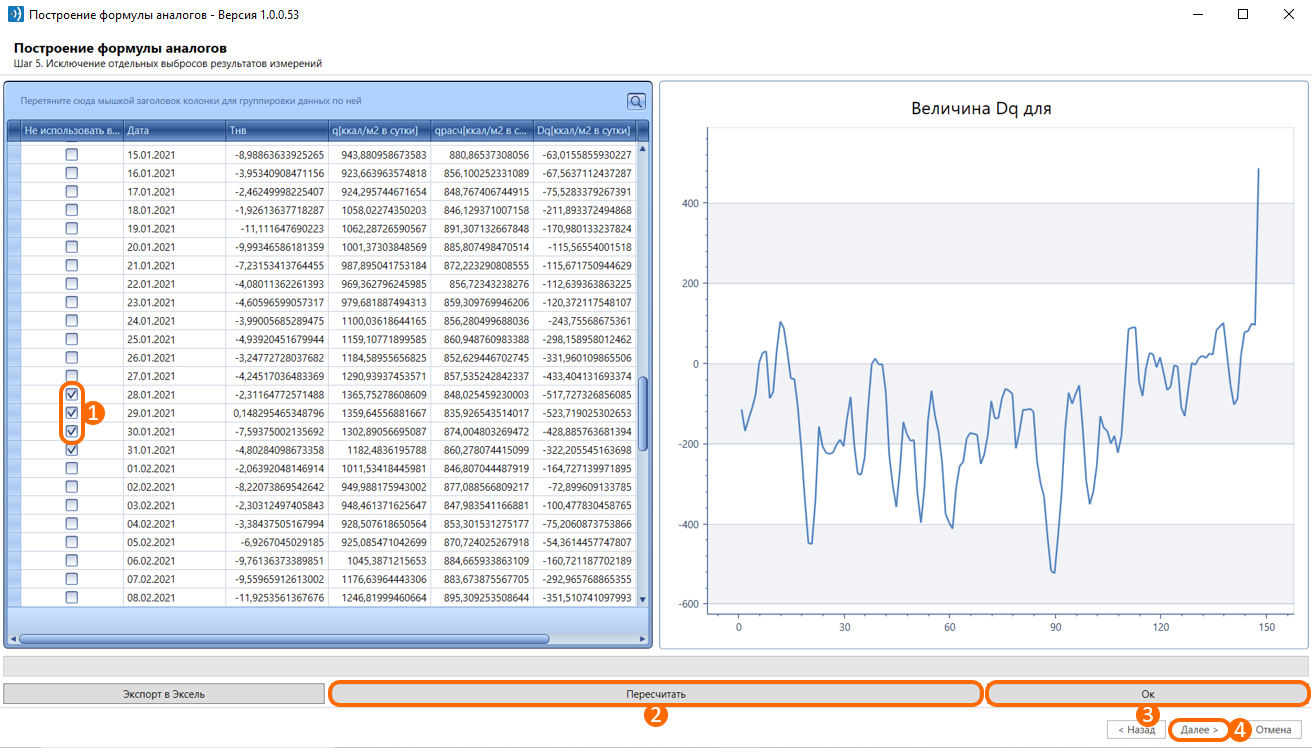

В появившейся форме нужно выбрать записи при помощи чекбоксов (рис. 29, элемент 1), которые необходимо удалить, и нажать кнопку «Пересчитать» (рис. 29, элемент 2). После завершения пересчёта следует нажать кнопку «Ок» (рис. 29, элемент 3) для пересчёта на другом объекте. В случае, если пересчёт всех необходимых объектов выполнен и требуется перейти к следующему шагу, нужно нажать кнопку «Далее» (рис. 29, элемент 4).

Рисунок 29 – Форма пересчёта результатов

Следующим этапом необходимо исключить непредставительные значения из окончательной обработки, которые определяются максимальным отклонением от среднего значения. Для этого потребуется указать величину их доли в процентах (рис. 30, элемент 1) и нажать на опцию «Исключить непредставительные значения» (рис. 30, элемент 2). Таким образом, окончательные результаты обработки информации будут представлены в окне программы (диаграмма с точками результатов измерений после выполнения исключений; красная штриховая линия тренда, определяющая среднюю тенденцию зависимости: q = F (Tнв), а также уравнение этой средней тенденции; оценка погрешности в абсолютном и приведенном относительном выражении).

Также по нажатию кнопки «Экспорт протокола обработки» (рис. 30, элемент 3) на форме исключения непредставительных значений имеется возможность выгрузить протокол обработки, представляющий собой текстовый файл, в котором будет доступно описание всех выполненных действий обработок на каждом шаге данного процесса. Далее следует кликнуть по кнопке «Готово» (рис. 30, элемент 4).

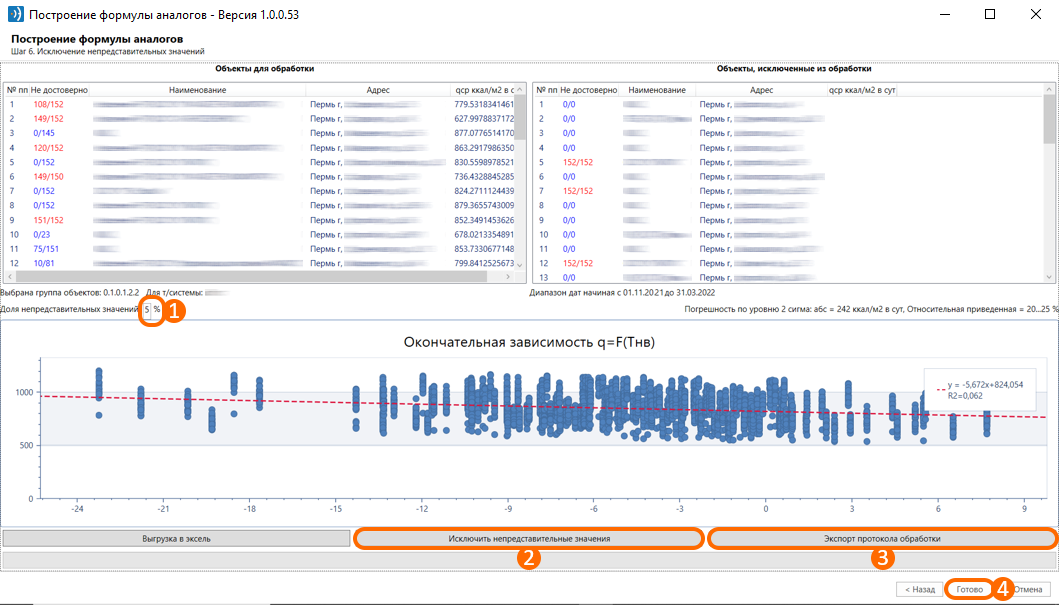

Рисунок 30 – Форма исключения непредставительных значений

После завершения выполнения последнего шага программное обеспечение запросит подтверждение на формирование уравнения по объектам-аналогам (рис. 31).

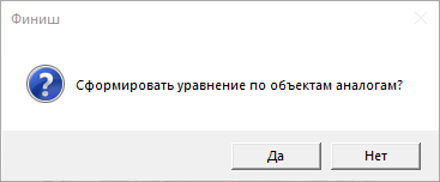

Рисунок 31 – Окно для запуска формирования уравнения по объектам аналогам

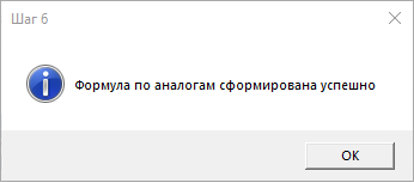

При успешном формировании формулы по аналогом будет выведено соответствующее уведомление (рис. 32), в котором нужно кликнуть по кнопке «Ок» в правом нижнем углу окна. После этого окно подмодуля приложения будет автоматически закрыто. При следующем запуске программы и выборе данной системы теплоснабжения, а также группы объектов-аналогов с параметрами, которые были раннее указаны при построении формулы, будет выведена информация по текущей формуле для групп аналогов.

Рисунок 32 – Вид уведомления об успешном формировании уравнения по аналогам

Для работы с подмодулем нужно выбрать доступную теплосистему или создать новую. Выбор/добавление системы теплоснабжения происходит посредством кнопки в виде троеточия в правой верхней части окна (рис. 33).

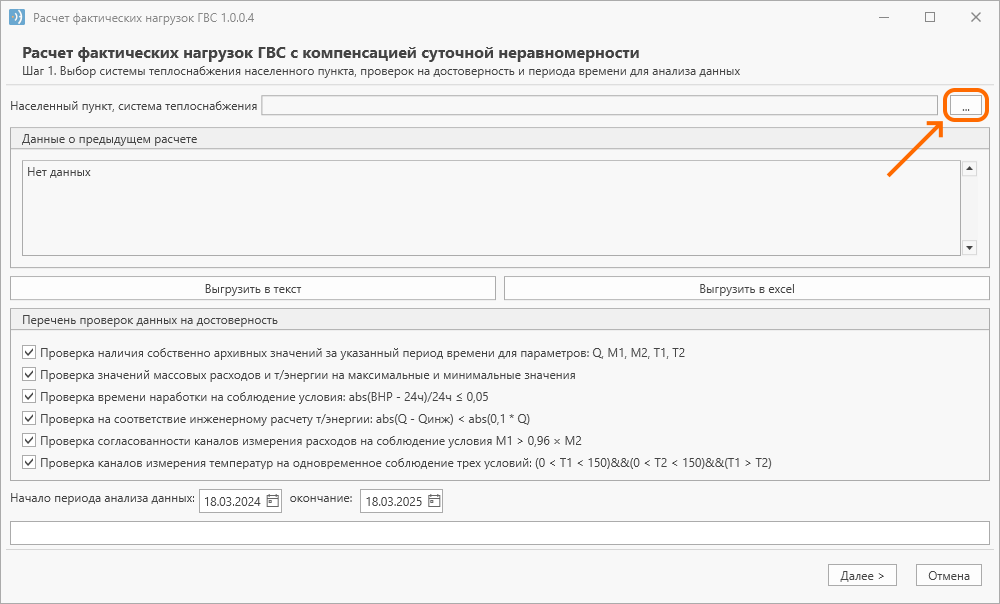

Рисунок 33 – Расположение кнопки в виде троеточия

На появившейся форме нужно выбрать теплосистему при помощи поиска в верхней части формы или добавить систему теплоснабжения, перейдя во вкладку «Добавить» (рис. 34, элемент 1). Для добавления системы теплоснабжения необходимо указать название системы (рис. 34, элемент 2) и найти объекты путём использования поиска (рис. 34, элемент 3). На форме создания системы имеется две колонки: записи, которые доступны для добавления в теплосистему (левая часть окна), и записи, которые пользователь выбрал для добавления в систему теплоснабжения (правая часть окна). Для того, чтобы перенести объект из одной колонки в другую, нужно кликнуть по записи (рис. 34, элемент 4) и нажать на кнопку соответствующей стрелки, расположенной между колонками (рис. 34, элемент 5). Затем можно настроить критерии объектов-потребителей (этажность, год постройки и т.д.), кликнув по кнопке «Настройка критериев» (рис. 34, элемент 6). После введения всех необходимых параметров нужно нажать кнопку «Создать» (рис. 34, элемент 7).

Рисунок 34 – Расположения для создания системы теплоснабжения

Далее потребуется настроить необходимые проверки данных на достоверность (рис. 35, элемент 1) и/или отредактировать период для анализа данных (рис. 35, элемент 2), после чего нажать кнопку «Далее» (рис. 35, элемент 3).

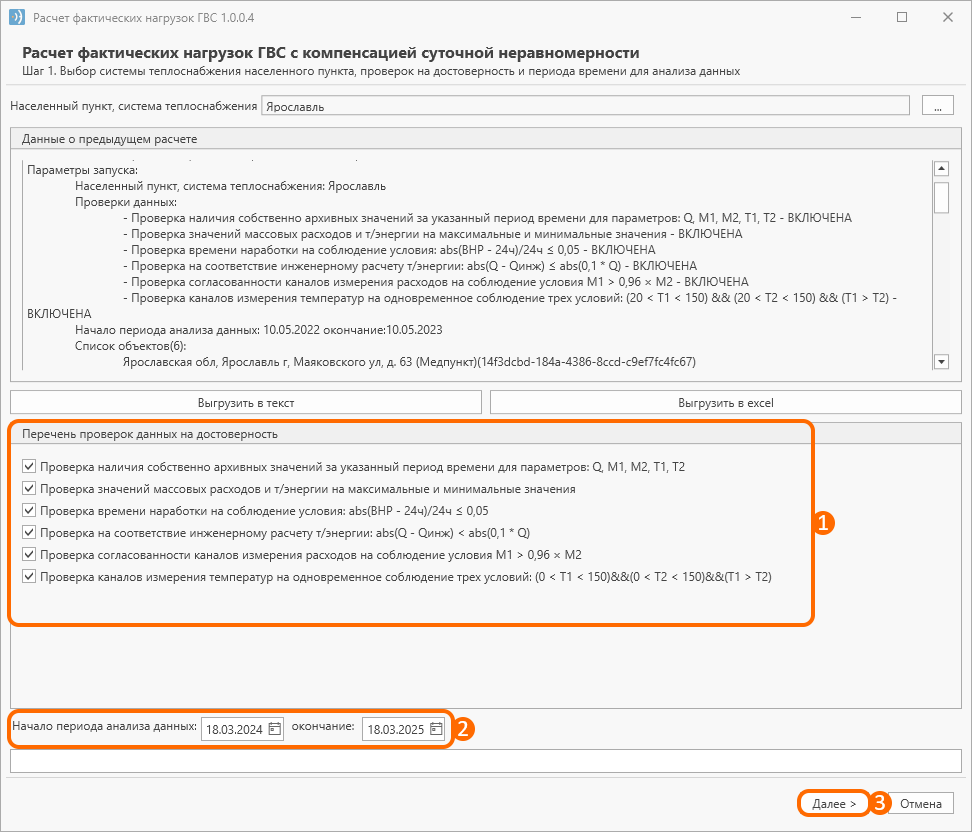

Рисунок 35 – Расположение кнопок для настройки проверок и периода анализа данных

Для расчёта фактических нагрузок ГВС нужно нажать кнопку «Рассчитать» (рис. 36, элемент 1). После завершения расчёта его можно сохранить в АИИС путём нажатия кнопки «Сохранить» в нижней части окна (рис. 36, элемент 2).

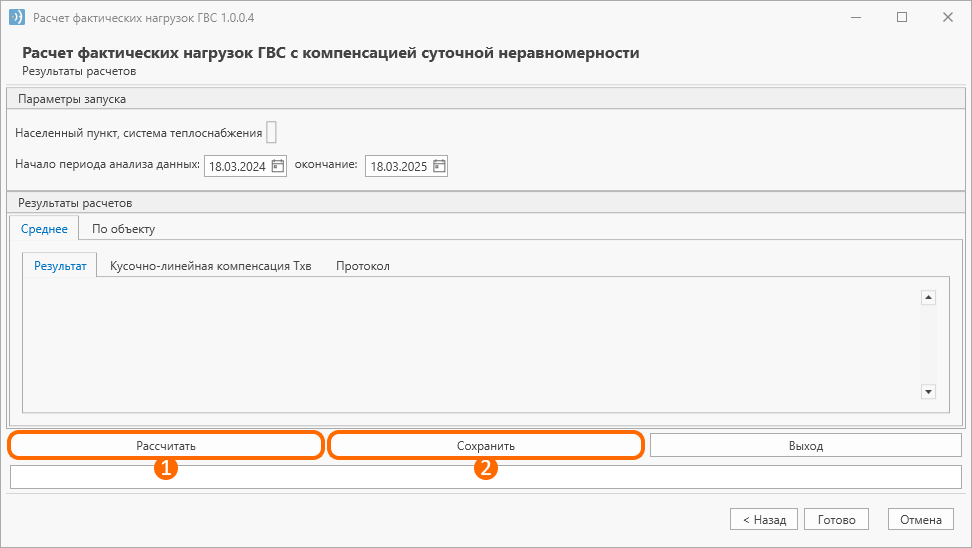

Рисунок 36 – Расположение кнопок для расчёта коэффициентов ГВС

Расчёт фактических нагрузок можно выполнить следующими способами:

1. Массовый расчёт (для организации/группы объектов). Для массового расчёта нужно выбрать необходимую организацию или группу объектов (тег) при помощи поиска в верхней части окна (рис. 37, элемент 1) и нажать кнопку «Рассчитать по группе» (рис. 37, элемент 1). При желании можно удалить ранее выполненный результат расчётов путем использования кнопки «Очистить факт. нагрузку»/«Очистить факт. нагрузку ГВС».

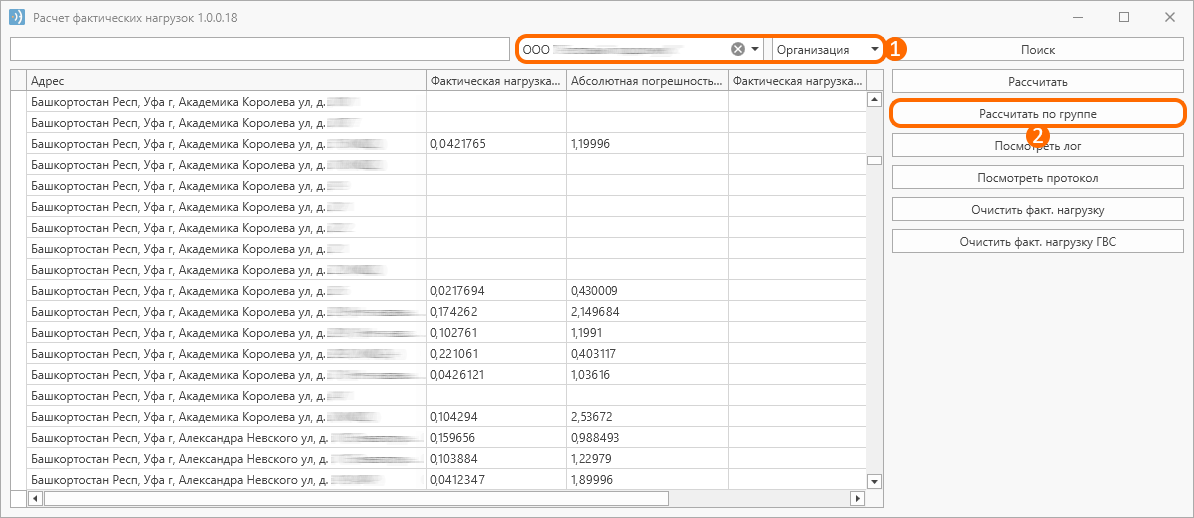

Рисунок 37 – Расположение кнопок для массового расчёта фактических нагрузок

После этого в появившейся форме нужно настроить период для расчёта (в большинстве случаев для отопления указываются даты предыдущего отопительного сезона, для ГВС – год) (рис. 38, элемент 1), а также заявленные методы проверок данных на достоверность (рис. 38, элемент 2). Далее запустить расчёт необходимых нагрузок (отопление/ГВС), кликнув на соответствующую кнопку в нижней части окна (рис. 38, элемент 3)

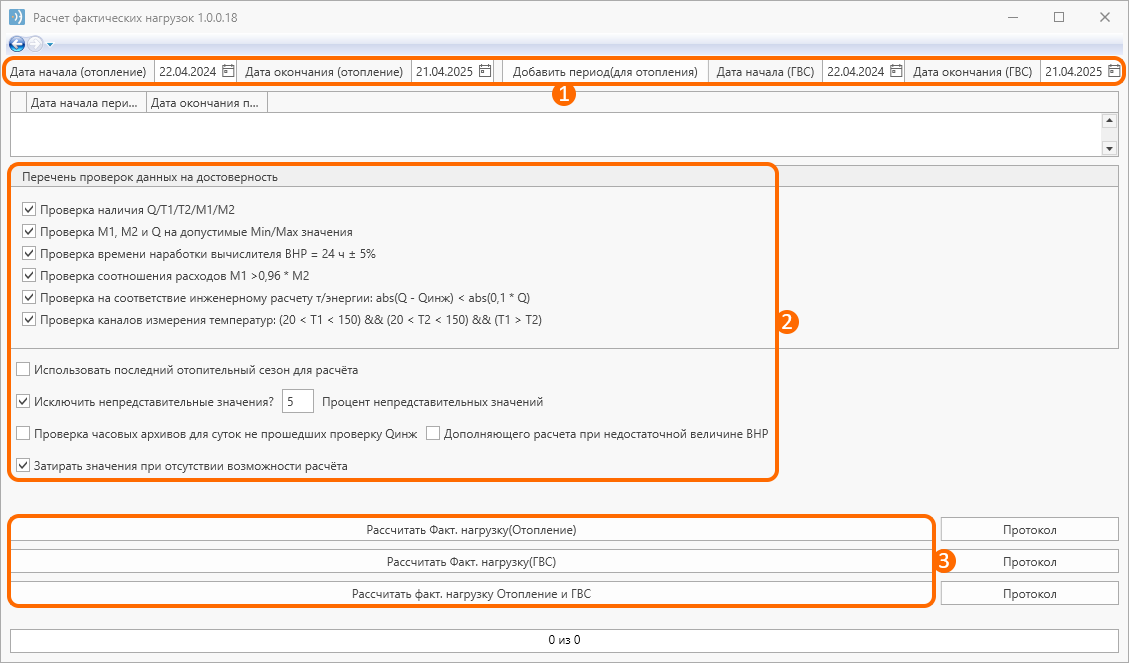

Рисунок 38 – Настройки массового расчёта фактических нагрузок

2. Ручной расчёт (для каждого объекта). Для расчёта фактических нагрузок вручную необходимо найти требуемый объект посредством поиска в верхней части окна (рис. 39, элемент 1). После выбора объекта (рис. 39, элемент 2) нужно нажать кнопку «Рассчитать» (рис. 39, элемент 3). При желании можно затереть ранее выполненный результат расчётов путем использования кнопки «Очистить факт. нагрузку»/«Очистить факт. нагрузку ГВС».

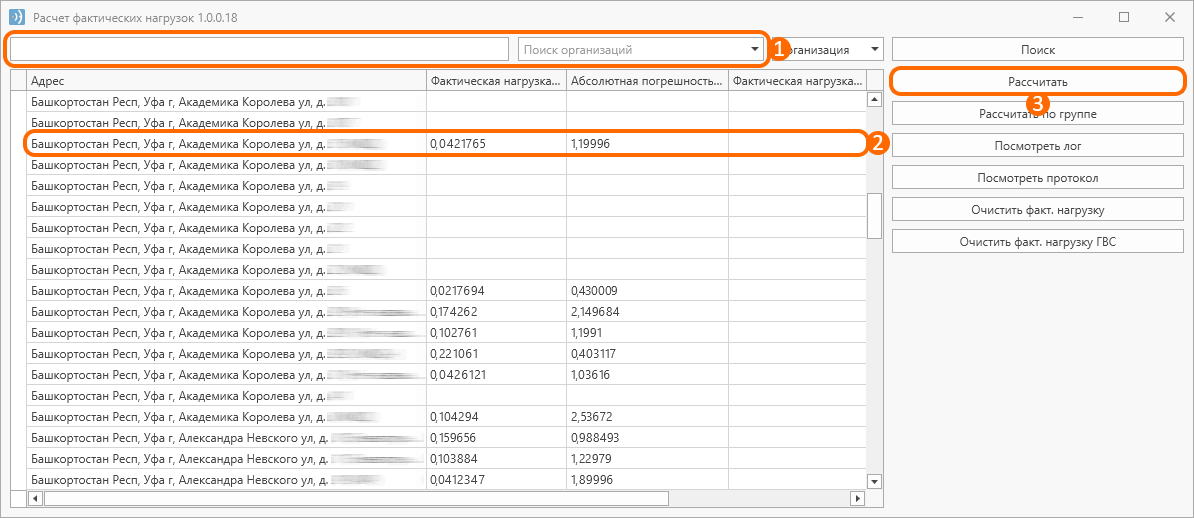

Рисунок 39 – Расположение кнопок для расчёта фактических нагрузок

В появившемся окне нужно настроить период для расчёта (в большинстве случаев для отопления указываются даты предыдущего отопительного сезона, для ГВС – год) (рис. 40, элемент 1), а также заявленные методы проверок данных на достоверность (рис. 40, элемент 2). При расчёте по одному объекту доступен раздельный анализ по ТС и ГВС (рис. 40, элемент 3).

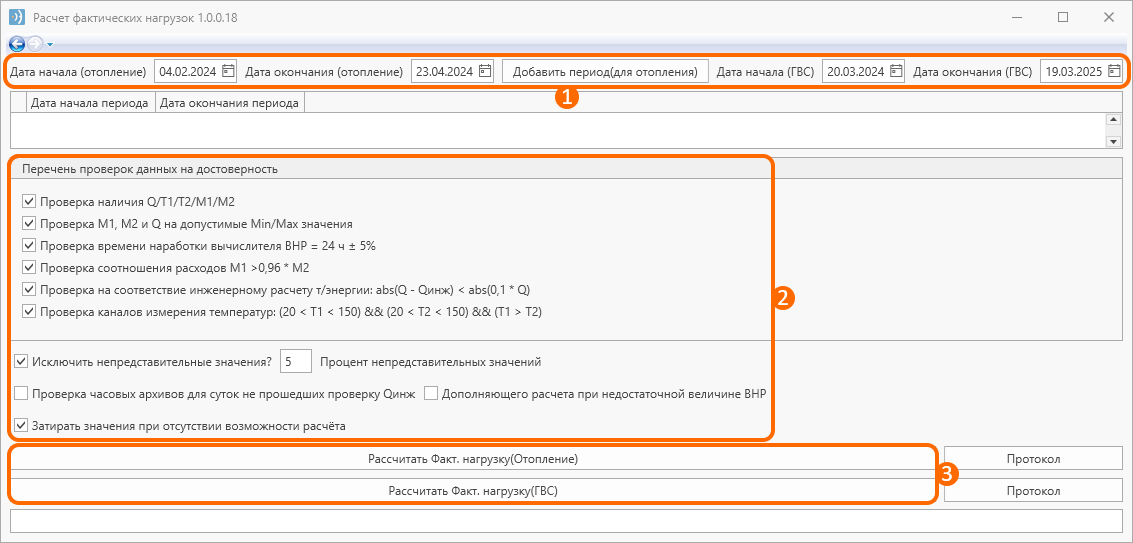

Рисунок 40 – Настройки расчёта фактических нагрузок

Для работы в подмодуле потребуется при помощи поиска (рис. 41, элемент 1) выбрать необходимую теплосистему (рис. 41, элемент 2) и нажать кнопку «Далее» (рис. 41, элемент 3).

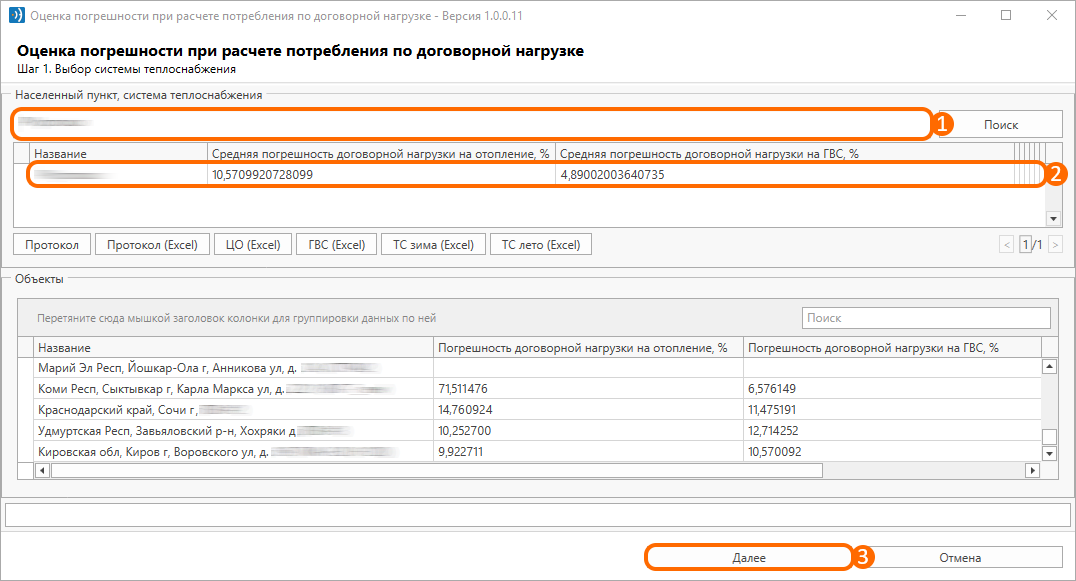

Рисунок 41 – Расположение кнопок для выбора системы теплоснабжения

После этого нужно настроить требуемые проверки данных на достоверность (рис. 42, элемент 1) и кликнуть по кнопке «Рассчитать погрешность» (рис. 42, элемент 2). Таким образом, расчёт погрешности будет выполнен, и при необходимости его можно сохранить в АИИС.

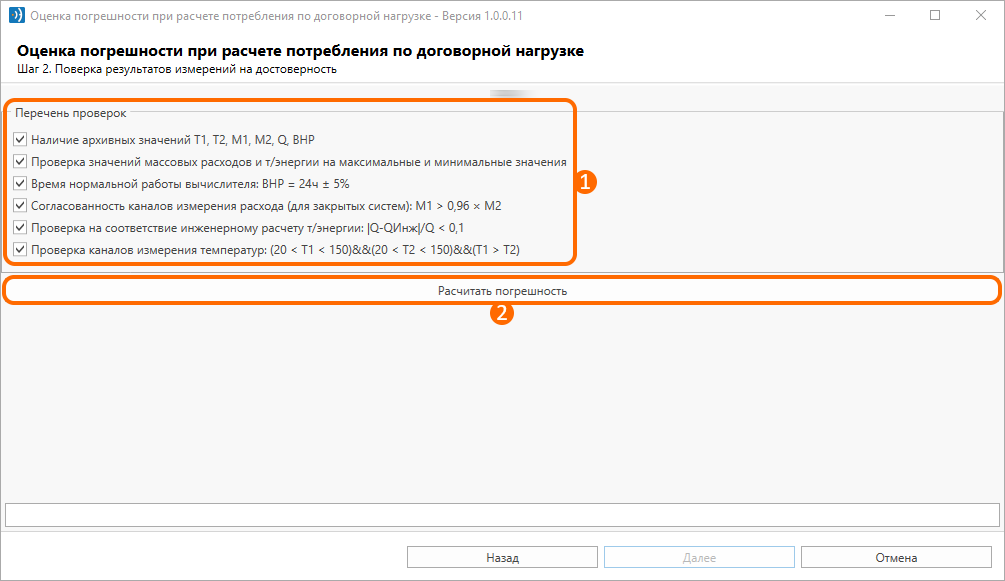

Рисунок 42 – Расположение кнопок для расчёта погрешности
