В данной статье представлена информация о типах связей и способах сопоставления (привязки) объектов-источника и конечных потребителей в АИИС «Элдис», а также об их особенностях/ограничениях. Ознакомиться с подробной информацией по работе с функционалом привязок можно в отдельной статье.
Содержание:
2 Привязки источников/потребителей
2.1 Примеры схем связи ТУ потребителей с источниками
1 Типы связей
На данный момент в АИИС существуют следующие типы связей:
Связь «Источник/Потребитель» позволяет выполнять классические привязки между действительными источниками/технологическими объектами и конечными потребителями.
Связь «Транзитный источник/Транзитный потребитель» позволяет выполнять привязки исключительно между конечными потребителями (например, «МКД»). Данный вид связи подразумевает подключение к конечному потребителю одного или нескольких конечных потребителей. Пример возможной связи: от ЦТП запитан оприборенный/неоприборенный МКД, после которого запитана группа объектов (конечных потребителей). Важно: договорная (проектная) нагрузка ИКП по всем видам энергоресурсов должна содержать в себе только нагрузку на собственные нужды и не включать нагрузку подключенных к нему потребителей.
2 Привязки источников/потребителей
Для осуществления автоматического корректного анализа внутренними алгоритмами функциональных модулей системы и отчётных форм требуется не допускать ошибок при конфигурировании/создании обособленных связей между участниками тепловой сети. Также необходимо помнить и про взаимосвязь между заявленным на объекте ресурсом и типом нагрузки (например, горячее водоснабжение (ГВС) не может быть источником для подготовки отопления (ТС)/теплоснабжение после отопления).
Стоит отметить, что при выполнении привязки существует ряд ограничений в разрезе типов связей/объектов, а также некоторые особенности сопоставления ТУ:
Источник тепловой энергии (ТЭ) отсутствует у действительных источников, так как этот объект сам генерирует тепловую энергию. Исключением будет являться ситуация, в которой один из следом стоящих источников будет транзитным и работать попеременно с основным;
Возможна привязка целой цепочки технологических объектов, которые идут друг за другом;
В большинстве случаев технологические объекты по типу ЦТП конфигурируются в АИИС с наличием точек учёта входа и выхода теплоносителя, даже если нет контроля. Если на объектах с типом ТК или НС присутствуют несколько ТУ, от которых запитаны потребители, то для корректной конфигурации связи источник потребитель следует на объектах с типом ТК/НС создать виртуальную ТУ и присвоить ей признак «Вход» и привязать к источнику, а активным ТУ (к которым сопоставлены конечные потребители) присвоить признак «Выход»;
Объекты конечных потребителей не используются в качестве источника тепловой энергии, они могут выступать: конечным потребителем/транзитным источником/транзитным потребителем;
Выполнять привязку вторичных контуров к первичному контуру, в рамках одного технологического объекта, не требуется. Т.е. при наличии «Входа» – сопоставляем вышестоящий источник ТЭ, а на «Выход» – потребителей.
2.1 Примеры схем связи ТУ потребителей с источниками

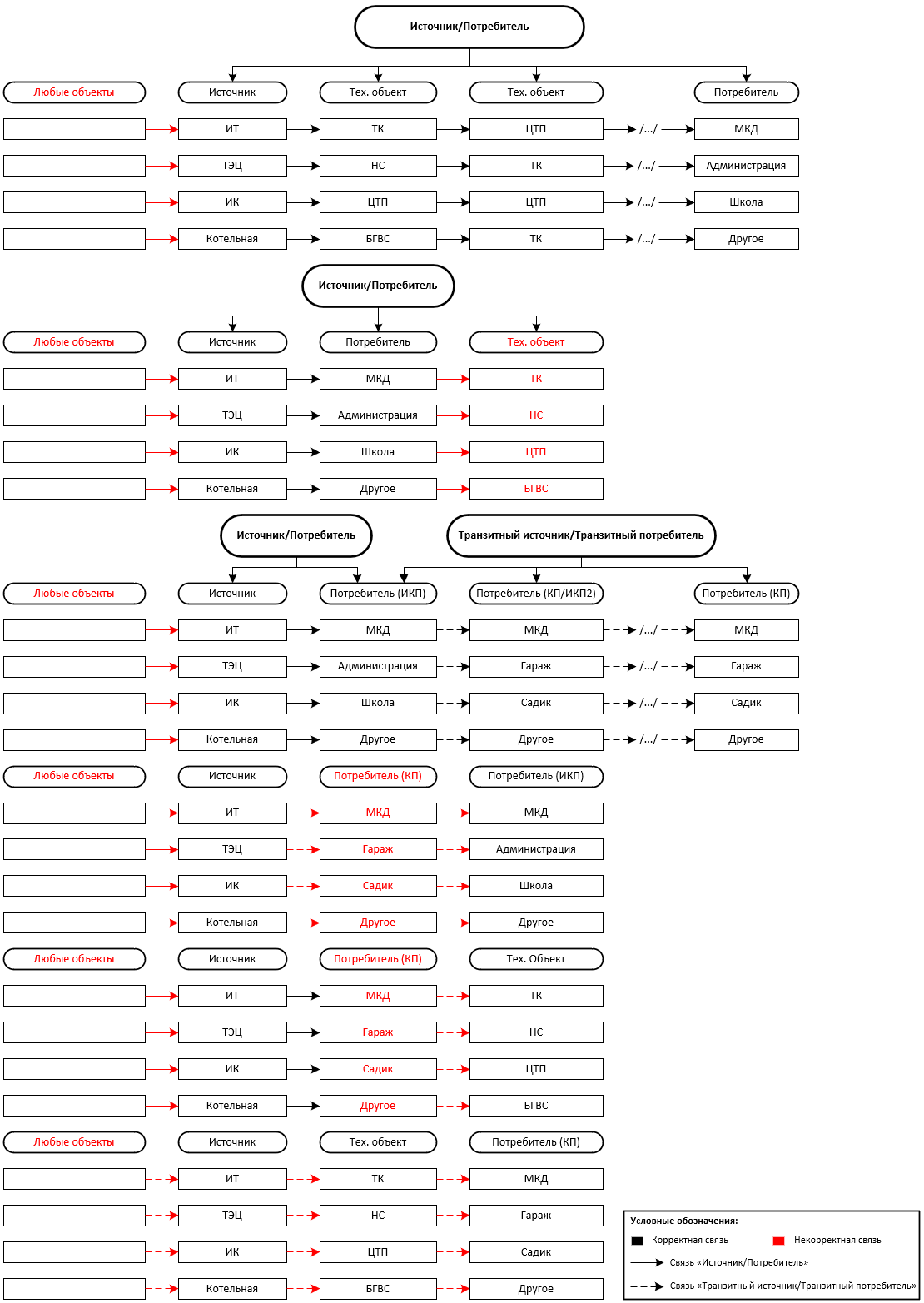

Рисунок 1 – Примеры схем связи точек учёта потребителей с их источниками
