В данной статье представлена информация о всех пользовательских событиях доступных в группах событий.
Содержание:
1 Пользовательские события объекта
2 Пользовательские события модема
3 Пользовательские события прибора учёта/регулятора
4 Пользовательские события ИПУ
5 Пользовательские события точки учёта/контура
1 Пользовательские события объекта
1. Общие:
Q факт.cут </> Qдог.сут более чем на _%. Событие позволяет контролировать наличие нештатной ситуации, при снижении/превышении суточного потребления тепловой энергии относительно договорного значения:
Q факт.cут > Qдог.сут (1)
где Q факт.cут – количество суточных записей по всем ТУ с ресурсами по теплоснабжению (кроме «Подпитка ТС»). Стоит отметить, что если у точки учёта включен чекбокс «Учёт после основного ПУ», то показания по ней не учитываются при анализе. Важно: при отсутствии нагрузки у ТУ – анализ производиться не будет;
Qдог.сут – суточное потребление договорной тепловой энергии, рассчитывается по следующей формуле:
Qдог.сут = Qдог.от + Qдог.вент + Qдог.гвс (2)
где Qдог.от – договорная тепловая энергия на отопление, рассчитывается при помощи следующей формулы:
Qдог.от = Qот × 24 × (tпом - tнв) / (tпом - tрег) (3)
где Qот – значение параметра объекта «Qот.»;
tпом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;
tнв – значение температуры наружного воздуха с метеостанции за анализируемый период;
tрег – значение параметра объекта «Расчётная температура наружного воздуха для отопления».
Qдог.вент – договорная тепловая энергия на вентиляцию, рассчитывается при помощи следующей формулы:
Qдог.вент = Qвент × Nвент × (tпом - tнв) / (tпом - tрег.вент) × UseWeekDayВент × UseHolidayВент (4)
где Qвент – значение параметра объекта «Qвент.»;
Nвент – значение параметра объекта «Количество часов работы вентиляции (в день)». Важно: если данный параметр не заполен – принимается значение «24»;
tпом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;
tнв – значение температуры наружного воздуха с метеостанции за анализируемый период;
tрег.вент – значение параметра объекта «Расчётная температура наружного воздуха для вентиляции»;
UseWeekDayВент – значение параметра объекта «Дни работы вентиляции (в формате: 1111100)» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1»;
UseHolidayВент – значение параметра объекта «Работа вентиляции в праздничные дни» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1».
Qдог.гвс – договорная тепловая энергия на горячее водоснабжение, рассчитывается при помощи следующей формулы:
Qдог.гвс = Qгвс × Nгвс × UseWeekDayГВС × UseHolidayГВС (5)
где Qгвс – значение параметра объекта «Qгвс.»
Nгвс – значение параметра объекта «Количество часов потребления ГВС (в день)». Важно: если данный параметр не заполен – принимается значение «24»;
UseWeekDayГВС – значение параметра объекта «Дни потребления ГВС (в формате: 1111100)» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1»;
UseHolidayГВС – значение параметра объекта «Работа ГВС в праздничные дни» в зависимости от дня недели, за который производится расчёт. Важно: если данный параметр не заполен – принимается значение «1».
Для настройки данного события потребуется указать процент допустимого отклонения суточного потребления тепловой энергии относительно договорной.
2 Пользовательские события модема
1. Общие:
Модем не на связи Х часов. Событие позволяет контролировать пользователю наличие соединения с модемом. Для настройки данного события потребуется указать допустимое количество времени (часов) отсутствия связи с модемом;
Ухудшение сигнала на модеме. Событие позволяет контролировать ухудшение уровня сигнала модема. Для настройки данного события потребуется указать процент допустимого уровня сигнала на модеме.
3 Пользовательские события прибора учёта/регулятора
1. Общие:
Отклонение времени на приборе больше допустимого. Событие позволяет контролировать время на приборе учёта/регуляторе. Для настройки данного события потребуется указать допустимое превышение времени на ПУ/регуляторе в минутах;
Поверка вычислителя и первички. Событие позволяет контролировать предстоящую поверку вычислителя/регулятора. Для настройки данного события потребуется указать допустимое количество дней до поверки вычислителя/регулятора;
Синхронизация времени на ПУ. Событие позволяет контролировать успешное завершение задачи по синхронизации времени на приборе учёта/регуляторе.
2. Общие (+модель):
Изменение настроечных параметров. Событие позволяет контролировать изменение настроечных параметров прибора учёта/регулятора. Для настройки данного события потребуется указать настроечные параметры прибора/регулятора, по которым необходимо отслеживать изменения.
4 Пользовательские события ИПУ
1. Общие:
Отсутствие считанных архивов/данных. Событие позволяет контролировать наличие данных на счётчике. Для настройки данного события потребуется указать тип и допустимое количество отсутствующих архивов на счётчике;
Поверка вычислителя и первички. Событие позволяет контролировать предстоящую поверку счётчика. Для настройки данного события потребуется указать допустимое количество дней до поверки счётчика.
2. Унифицированные:
Блок «Выход «параметра» из рабочего режима потребления». События позволяют контролировать превышение потребления необходимого параметра за пределы рабочего режима. Для настройки данного события потребуется указать тип архива (периода) данных и диапазон допустимых значений параметра;
Список параметров для которых можно настроить данное событие
Ap – активная энергия прямого направления;
dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);
Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);
Qтс – тепловая энергия в системах теплоснабжения (ТС);
tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);
tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);
Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);
Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);
Vхв. – объём холодной воды.
Блок «Отклонение значения «параметра» от среднего». События позволяют контролировать наличие нештатной ситуации, при превышении потребления необходимого параметра относительно среднего значения за определенный период. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения потребления параметра относительно среднего значения за необходимое количество дней;
Список параметров для которых можно настроить данное событие
dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);
Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);
Qотп – тепловая энергия в системах отопления;
tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);
tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);
Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);
Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);
Vхв. – объём холодной воды.
Блок «Переход «параметра» к константному значению». События позволяют контролировать наличие нештатной ситуации, при потреблении параметра равному константному значению. Для настройки данного события потребуется указать тип архива (периода) данных и константное значение параметра, а также количество случаев, удовлетворяющих условию, после которых событие (и соответственно оповещение по нему) сработает;
Список параметров для которых можно настроить данное событие
Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);
Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);
Qтс – тепловая энергия в системах теплоснабжения (ТС);
tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);
tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);
Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);
Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);
Vхв. – объём холодной воды.
Малая разница температур. Событие позволяет контролировать разницу температур на подающем и обратном трубопроводе. Для настройки данного события потребуется указать тип архива (периода) данных и допустимую разницу температур;
Прорыв/сброс. Событие позволяет контролировать наличие нештатной ситуации, при превышении суточного водоразбора относительно среднесуточного расхода за неделю. Для настройки данного события потребуется указать тип архива (периода) данных и допустимый множитель потребления воды за сутки.
5 Пользовательские события точки учёта/контура
1. Общие:
До (Акт допуска до) осталось Х дней. Событие позволяет контролировать окончание акта допуска в эксплуатацию. Для настройки данного события потребуется указать допустимое количество дней до окончания акта допуска;
Отсутствие считанных архивов/данных. Событие позволяет контролировать наличие данных на точке учёта/контуре. Для настройки данного события потребуется указать тип и количество отсутствующих архивов, при допустимой задержке на ТУ/контуре.
2. Сырые:
Авария! Высокая температура подачи! Событие позволяет контролировать превышение температуры на подающем трубопроводе. Для настройки данного события потребуется указать тип архива (периода) и выражение для анализа данных (при помощи атрибутов), а также текст сообщения, которое будет приходить на email и в sms, при срабатывании события. Подробная информация по настройке данного события представлена в отдельной статье;
Авария! Низкая температура подачи! Событие позволяет контролировать снижение температуры на подающем трубопроводе. Для настройки данного события потребуется указать тип архива (периода) и выражение для анализа данных (при помощи атрибутов), а также текст сообщения, которое будет приходить на email и в sms, при срабатывании события. Подробная информация по настройке данного события представлена в отдельной статье;

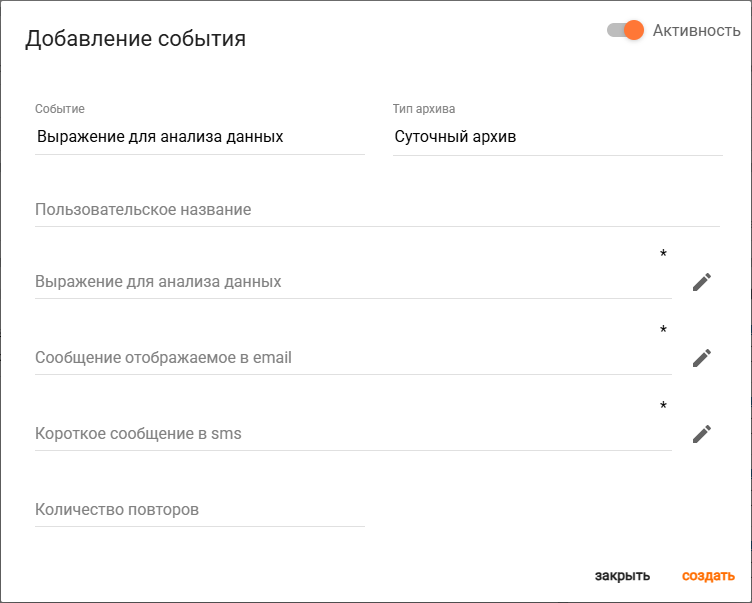

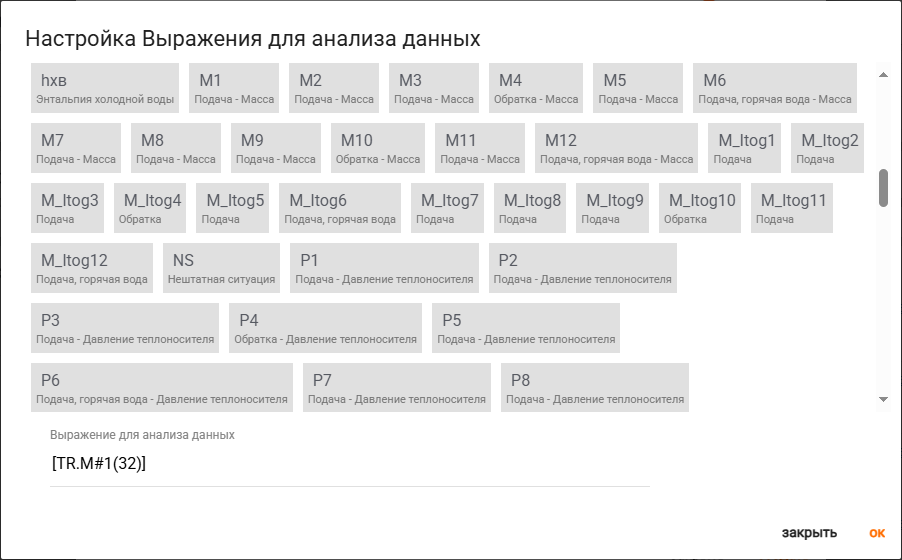

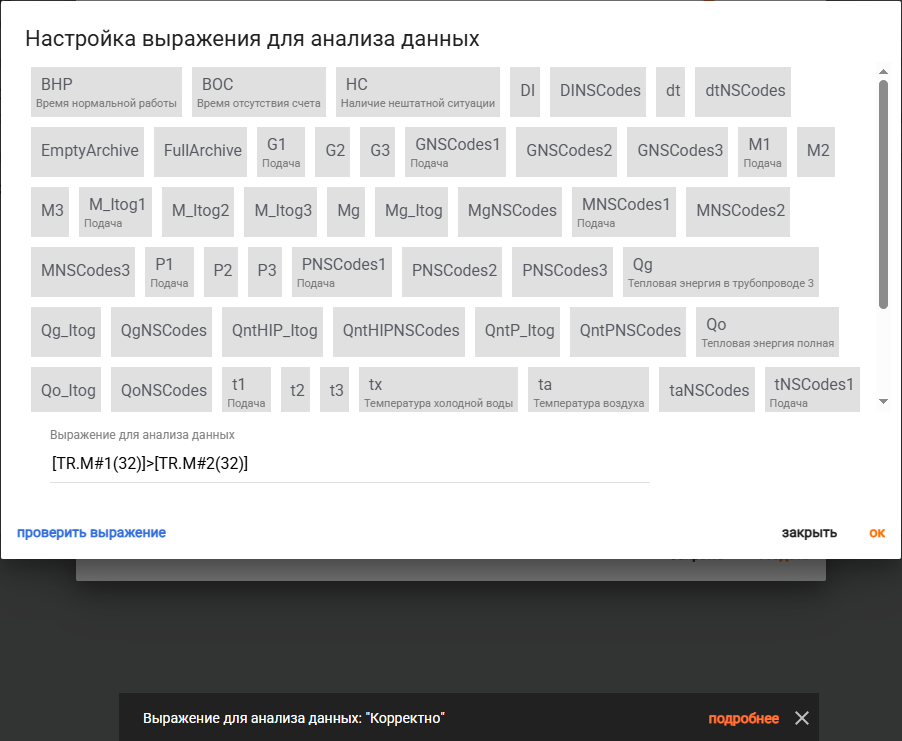

Выражение для анализа данных. Событие позволяет контролировать соблюдение указанного выражения для анализа данных. Для настройки данного события потребуется указать тип архива (периода) и выражение для анализа данных (при помощи атрибутов), а также текст сообщения, которое будет приходить на email и в sms, при срабатывании события. Подробная информация по настройке данного события представлена в отдельной статье;
Выход параметра из рабочего режима потребления. Событие позволяет контролировать превышение потребления параметра за пределы рабочего режима. Для настройки данного события потребуется указать тип архива (периода) данных и диапазон допустимых значений необходимого параметра;
Значение параметра выше допустимой нормы. Событие позволяет контролировать превышение потребления параметра. Для настройки данного события потребуется указать тип архива (периода) данных и допустимое потребление необходимого параметра;
Значение параметра ниже допустимой нормы. Событие позволяет контролировать снижение потребления параметра. Для настройки данного события потребуется указать тип архива (периода) данных и допустимое потребление необходимого параметра;
Значение параметра равно константному значению. Событие позволяет контролировать наличие нештатной ситуации при потреблении параметра равному константному значению. Для настройки данного события потребуется указать тип архива (периода) данных и константное значение необходимого параметра.
3. Унифицированные:
Блок «Выход «параметра» из рабочего режима потребления». События позволяют контролировать превышение потребления необходимого параметра за пределы рабочего режима. Для настройки данного события потребуется указать тип архива (периода) данных и диапазон допустимых значений параметра;
Список параметров для которых можно настроить данное событие
dMгвс – разница показаний масс на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dPгвс – разница показаний давления на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dPтс – разница показаний давления на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dtгвс – разница показаний температуры на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dVгвс – разница показаний объёмов на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
Mгвс.под. – (расход) масса на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Mгвс.цир. – масса на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);
Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);
Mтс.подп. – масса на подпитке в системах теплоснабжения (ТС);
Mхв. – масса холодной воды;
Mхв.на.гвс – масса холодной воды в системах горячего водоснабжения (ГВС);
Pгвс.под. – давление на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Pгвс.цир. – давление на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
Pтс.обр. – давление на обратном трубопроводе в системах теплоснабжения (ТС);
Pтс.под. – давление на подающем трубопроводе в системах теплоснабжения (ТС);
Pтс.подп. – давление на подпитке в системах теплоснабжения (ТС);
Pхв. – давление холодной воды;
Pхв.на.гвс – давление холодной воды в системах горячего водоснабжения (ГВС);
Qгвс – тепловая энергия в системах горячего водоснабжения (ГВС);
Qтс – тепловая энергия в системах теплоснабжения (ТС);
tгвс.под. и Mгвс.под. – температура и масса на подающем трубопроводе в системах горячего водоснабжения (ГВС);
tгвс.под. – температура на подающем трубопроводе в системах горячего водоснабжения (ГВС);
tгвс.цир. – температура на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);
tтс.под. и Mтс.под. – температура и масса на подающем трубопроводе в системах теплоснабжения (ТС);
tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);
tтс.подп. – температура на подпитке в системах теплоснабжения (ТС);
tхв. – температура холодной воды;
tхв.на.гвс – температура холодной воды в системах горячего водоснабжения (ГВС);
Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Vгвс.цир. – объём на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);
Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);
Vтс.подп. – объём на подпитке в системах теплоснабжения (ТС);
Vхв. – объём холодной воды;
Vхв.на.гвс – объём холодной воды в системах горячего водоснабжения (ГВС).
Блок «Отклонение значения «параметра» от среднего». События позволяют контролировать наличие нештатной ситуации, при превышении потребления необходимого параметра относительно среднего значения за определенный период. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения потребления параметра относительно среднего значения за необходимое количество дней;
Список параметров для которых можно настроить данное событие
dMгвс – разница показаний масс на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dMтс – разница показаний масс на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dPгвс – разница показаний давления на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dPтс – разница показаний давления на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dtгвс – разница показаний температуры на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dtтс – разница показаний температуры на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
dVгвс – разница показаний объёмов на подающем и обратном трубопроводах в системах горячего водоснабжения (ГВС);
dVтс – разница показаний объёмов на подающем и обратном трубопроводах в системах теплоснабжения (ТС);
Mгвс.под. – (расход) масса на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Mгвс.цир. – масса на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);
Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);
Mтс.подп. – масса на подпитке в системах теплоснабжения (ТС);
Mхв. – масса холодной воды;
Mхв.на.гвс – масса холодной воды в системах горячего водоснабжения (ГВС);
Pгвс.под. – давление на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Pгвс.цир. – давление на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
Pтс.обр. – давление на обратном трубопроводе в системах теплоснабжения (ТС);
Pтс.под. – давление на подающем трубопроводе в системах теплоснабжения (ТС);
Pтс.подп. – давление на подпитке в системах теплоснабжения (ТС);
Pхв. – давление холодной воды;
Pхв.на.гвс – давление холодной воды в системах горячего водоснабжения (ГВС);
Qгвс – тепловая энергия в системах горячего водоснабжения (ГВС);
Qотп – тепловая энергия в системах отопления;
tгвс.под. – температура на подающем трубопроводе в системах горячего водоснабжения (ГВС);
tгвс.цир. – температура на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);
tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);
tтс.подп. – температура на подпитке в системах теплоснабжения (ТС);
tхв. – температура холодной воды;
tхв.на.гвс – температура холодной воды в системах горячего водоснабжения (ГВС);
Vгвс.под. – объём на подающем трубопроводе в системах горячего водоснабжения (ГВС);
Vгвс.цир. – объём на циркуляционном трубопроводе в системах горячего водоснабжения (ГВС);
Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);
Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);
Vтс.подп. – объём на подпитке в системах теплоснабжения (ТС);
Vхв. – объём холодной воды;
Vхв.на.гвс – объём холодной воды в системах горячего водоснабжения (ГВС).
Блок «Переход «параметра» к константному значению». События позволяют контролировать наличие нештатной ситуации, при потреблении параметра равному константному значению. Для настройки данного события потребуется указать тип архива (периода) данных и константное значение параметра, а также количество случаев, удовлетворяющих условию, после которых событие (и соответственно оповещение по нему) сработает;
Список параметров для которых можно настроить данное событие
Mтс.обр. – масса на обратном трубопроводе в системах теплоснабжения (ТС);
Mтс.под. – масса на подающем трубопроводе в системах теплоснабжения (ТС);
Mтс.подп. – масса на подпитке в системах теплоснабжения (ТС);
Pтс.обр. – давление на обратном трубопроводе в системах теплоснабжения (ТС);
Pтс.под. – давление на подающем трубопроводе в системах теплоснабжения (ТС);
Pтс.подп. – давление на подпитке в системах теплоснабжения (ТС);
Qтс – тепловая энергия в системах теплоснабжения (ТС);
tтс.обр. – температура на обратном трубопроводе в системах теплоснабжения (ТС);
tтс.под. – температура на подающем трубопроводе в системах теплоснабжения (ТС);
tтс.подп. – температура на подпитке в системах теплоснабжения (ТС
Vтс.обр. – объём на обратном трубопроводе в системах теплоснабжения (ТС);
Vтс.под. – объём на подающем трубопроводе в системах теплоснабжения (ТС);
Vтс.подп. – объём на подпитке в системах теплоснабжения (ТС).
Q факт.cут </> Qэфф.сут более чем на _%. Событие позволяет контролировать наличие нештатной ситуации, при снижении/превышении суточного потребления тепловой энергии относительно эффективного значения:
Q факт.cут < Qэфф.сут (6)
где Q факт.cут – количество суточных записей по всем ТУ с ресурсами по теплоснабжению (кроме «Подпитка ТС»). Стоит отметить, что если у точки учёта включен чекбокс «Учёт после основного ПУ», то показания по ней не учитываются при анализе. Важно: при отсутствии нагрузки у ТУ – анализ производиться не будет;
Qэфф.сут – суточное потребление эффективной тепловой энергии, которое рассчитывается по следующей формуле:
Qэфф.сут = Qэфф × 24 × (T в пом - Тнв факт) / (T в пом - Tрасч.отоп) (7)
где Qэфф – значение параметра объекта «Qэфф»;
Т в пом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;
Тнв факт – значение фактической температуры наружного воздуха с метеостанции за анализируемый период/заданное пользователем при настройке события;
Трасч.отоп – значение параметра объекта «Расчётная температура наружного воздуха для отопления».
Для настройки данного события потребуется указать процент допустимого отклонения суточного потребления тепловой энергии относительно эффективной, а также при необходимости возможно задать фактическую температуру наружного воздуха;
Q факт.час </> Qэфф.час более чем на _%. Событие позволяет контролировать наличие нештатной ситуации, при снижении/превышении часового потребления тепловой энергии относительно эффективного значения:
Q факт.час < Qэфф.час (8)
где Q факт.час – количество часовых записей по всем ТУ с ресурсами по теплоснабжению (кроме «Подпитка ТС»). Стоит отметить, что если у точки учёта включен чекбокс «Учёт после основного ПУ», то показания по ней не учитываются при анализе. Важно: при отсутствии нагрузки у ТУ – анализ производиться не будет;
Qэфф.час – часовое потребление эффективной тепловой энергии, которое рассчитывается по следующей формуле:
Qэфф.час = Qэфф × (T в пом - Тнв факт) / (T в пом - Tрасч.отоп) (9)
где Qэфф – значение параметра объекта «Qэфф»;
Т в пом – значение параметра объекта «Расчётная температура воздуха в помещении у потребителя»;
Тнв факт – значение фактической температуры наружного воздуха с метеостанции за анализируемый период/заданное пользователем при настройке события;
Трасч.отоп – значение параметра объекта «Расчётная температура наружного воздуха для отопления».
Для настройки данного события потребуется указать процент допустимого отклонения часового потребления тепловой энергии относительно эффективной, а также при необходимости возможно задать фактическую температуру наружного воздуха;
Анализ качества ГВС. Событие позволяет контролировать некачественную поставку ресурса:
(X - N1(N2)) < T1 < (Y + N1(N2)) (10)
где T1 – фактическая температура на подающем трубопроводе, °C;
Х – нижний предел диапазона допустимых значений температуры на подающем трубопроводе (по умолчанию – 60), °С;
Y – верхний предел диапазона допустимых значений температуры на подающем трубопроводе (по умолчанию – 75), °С;
N1 – допустимое отклонение температуры на подающем трубопроводе (по умолчанию – 5) в ночные часы (с 00:00 до 05:00), °С;
N2 – допустимое отклонение температуры на подающем трубопроводе (по умолчанию – 3) в дневные часы (с 05:00 до 00:00), °С.
Для настройки данного события потребуется указать диапазон допустимых значений температуры на подающем трубопроводе, а также ее отклонение в каждое время суток (дневное/ночное);
Время наработки больше допустимого. Событие позволяет контролировать увеличение времени работы прибора учёта. Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться время работы прибора;
Завышенная температура в подающем трубопроводе. Событие позволяет контролировать превышение температуры сетевой воды в подающем трубопроводе относительно температуры, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода), по которому будут анализироваться данные температуры в подающем трубопроводе;
Заниженная температура в подающем трубопроводе. Событие позволяет контролировать снижение температуры сетевой воды в подающем трубопроводе относительно температуры, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения температуры сетевой воды относительно температуры, рассчитанном по температурному графику;
Малая разница температур. Событие позволяет контролировать разницу температур на подающем и обратном трубопроводе. Для настройки данного события потребуется указать тип архива (периода) данных и допустимую разницу температур;
Нарушение баланса масс для закрытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса масс для закрытых систем, рассчитываемого по следующей формуле:
|((M1 - M2) × 2) / (M1 + M2)| × 100% (11)
Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса масс для закрытых систем;
Нарушение баланса масс для открытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса масс для открытых систем, рассчитываемого по следующей формуле:
|((M1 - M2 - M3) × 2) / (M1 + M2)| × 100% (12)
Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса масс для открытых систем;
Нарушение баланса объемов для закрытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса объемов для закрытых систем, рассчитываемого по следующей формуле:
|((V1 - V2) × 2) / (V1 + V2)| × 100% (13)
Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса объемов для закрытых систем;
Нарушение баланса объемов для открытых систем. Событие позволяет контролировать наличие нештатной ситуации, при достижении баланса объемов для открытых систем, рассчитываемого по следующей формуле:
|((V1 - V2 - V3) × 2) / (V1 + V2)| × 100% (14)
Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого значения баланса объемов для открытых систем;
Недогрев температуры в обратном трубопроводе (относительно температуры наружного воздуха). Событие позволяет контролировать снижение температуры сетевой воды в обратном трубопроводе относительно температуры наружного воздуха, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого отклонения температуры в обратном трубопроводе;
Неполное время наработки. Событие позволяет контролировать уменьшение времени работы прибора учёта. Для настройки данного события потребуется указать тип архива (периода) данных и допустимое время (часы и минуты) работы прибора;
Ночные утечки. Событие позволяет контролировать наличие нештатной ситуации, при превышение среднечасового ночного водоразбора относительно среднечасового суточного водоразбора. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого среднечасового ночного водоразбора;
Отрицательный водоразбор. Событие позволяет контролировать отрицательный водоразбор (разность между расходом в подающем и обратном трубопроводе). Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться водоразбор;
Отсутствие регистрации массы (объема) теплоносителя при регистрации рабочих значений температур. Событие позволяет контролировать отсутствие массы теплоносителя при рабочих значениях температур по следующей формуле:
М1(М2) <= X, при T1(T2) > Y (15)
где X – допустимое значение по массе (по умолчанию – 0), тонн;
Y – допустимое значение по температуре (по умолчанию – 30), °С.
Для настройки данного события потребуется указать тип архива (периода) данных и допустимые значения по массе и температуре;
Превышение нормативного потребления ХВС. Событие позволяет контролировать превышение нормативного потребления холодного водоснабжения. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого превышения потребления ХВС;
Превышение температуры в обратном трубопроводе (относительно температуры наружного воздуха). Событие позволяет контролировать превышение температуры сетевой воды в обратном трубопроводе относительно температуры наружного воздуха, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода) данных и процент допустимого превышения температуры в обратном трубопроводе;
Превышение температуры в обратном трубопроводе (относительно температуры подачи). Событие позволяет контролировать превышение температуры сетевой воды в обратном трубопроводе относительно температуры в подающем трубопроводе, рассчитанной по графику отопления. Для настройки данного события потребуется указать тип архива (периода), по которому будут анализироваться данные температуры в обратном трубопроводе;
Прорыв/сброс. Событие позволяет контролировать наличие нештатной ситуации, при превышении суточного водоразбора относительно среднесуточного расхода за неделю. Для настройки данного события потребуется указать тип архива (периода) данных и допустимый множитель потребления воды за сутки;
Сброс интеграторов. Событие позволяет контролировать наличие нештатной ситуации, при сбросе интеграторов. Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться выполнение сброса интеграторов;
Соответствие расчёта Qинж. Событие позволяет контролировать соответствие расчёта тепловой энергии тепловычислителем по инженерной формуле:
abs(Q - Qинж) ≤ abs(0,1 × Q) (16)
где Qинж1 = (М1 × (Т1 - Тхв) - М2 × (Т2 - Тхв)) / 1000;
Qинж2 = М1 × (Т1 - Т2) / 1000;
Qинж3 = М2 × (Т1 - Т2) / 1000;
Qинж4 = (М1 × (Т1 - Тхв) - М2 × (Т2 - Тхв)) + (М1гвс × (Т1гвс - Тхв) - М2гвс × (Т2гвс - Тхв)) / 1000;
Qинж5 = (М1 × (Т1 - Т2) + М3 × (Т2 - Тхв)) / 1000.
Для настройки данного события потребуется указать тип архива (периода) данных, по которому будет анализироваться соответствие расчёта тепловой энергии по инженерной формуле.
