Подключение и настройка модема GSM/GPRS К-105 для работы в системе диспетчеризации «АИИС Элдис»
Для настройки GSM/GPRS К-105 потребуется скачать и установить программу «Настройка К-105»;
При отключенном питании аккуратно откройте корпус модема. Установите SIM-карту в держатель;
Для функционирования модема требуется источник питания постоянного тока напряжением 18-36 В;
На модеме установите движковый переключатель P1 в положение ON. Включите источник питания. Питание необходимо подать на клеммы разъема Un. Модем запускается и переходит в режим «Настройка»;
Для настройки параметров подключите модем к персональному компьютеру с предустановленным ПО «Настройка К-105», к COM-порту по интерфейсу RS-232, посредством стандартного модемного кабеля RS-232 (DB9F-DB9M);

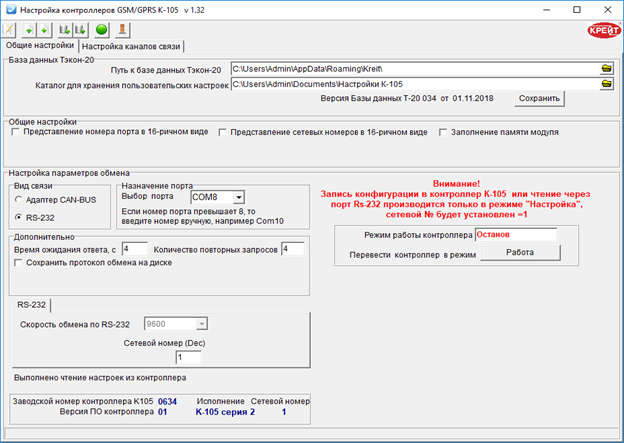

На компьютере запустите программу «Настройка К-105». Перейдите на вкладку «Общие настройки», где определяются параметры, по которым происходит обмен данными между компьютером и модемом. В поле «Вид связи» выбрать «RS232», в поле «Выбор порта» укажите номер COM-порта компьютера, к которому подключен модем, «Сетевой адрес» в режиме настройки равен одному, выставить время ожидания ответа (4 с.), и количество повторных запросов (4);
После выбора параметров подключения нажать на кнопку «Считать проект из контроллера», если параметры связи указаны верно, то в нижней части окна будет указан заводской номер модема, номер версии программного обеспечения и номер исполнения модема. (Рисунок 2);

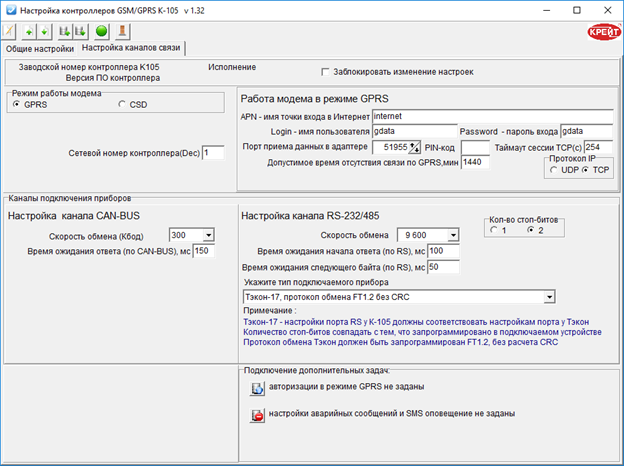

Откройте вкладку «Настройка каналов связи» (Рисунок3).
В поле «Сетевой номер контроллера» введите сетевой номер модема. Этот номер относится к каналу CAN-BUS и к каналу RS-232/485. С предприятия-изготовителя К-105 выходит с сетевым номером 1. Модему может быть присвоен любой другой сетевой номер от 0 до 250. Сетевой номер должен отличаться от сетевых подключенных приборов, иначе обмен данными будет невозможен.
В поле «Режим работы модема» выберите GPRS.
В поле «Работа модема в режиме GPRS» настройте:
В поле «Настройка канала CAN-BUS» выберите:
В поле «Настройка канала RS232/485» выбирайте настройки согласно настройкам подключаемых приборов.
В поле «Подключение дополнительных задач» нажмите на кнопку

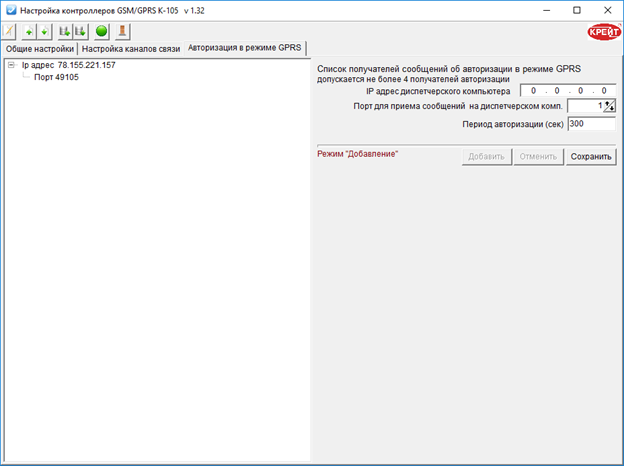

, откроется вкладка «Авторизация в режиме GPRS».
В поле «IP адрес диспетчерского компьютера» введите следующий адрес - 78.155.221.157,
В поле «Порт для приема сообщений на диспетчерском компьютере» введите – 49105,
В поле «Период авторизации» введите 300 (сек),
После проделанных действий нажмите кнопку «Сохранить».
Настройки отобразятся в поле слева (Рисунок 4);
Для сохранения настроек нажмите кнопку «Записать проект в контроллер»;
После настройки всех параметров и записи их в модем отключите питание модема и переведите движковый переключатель с номером 1 в положение OFF, после включите питание;
Для добавления модема в систему «Элдис24» необходимо в выбранном объекте создать новый модем «К-105 Крейт»;
В появившемся окне вводим «S/N» модема (указан на обратной стороне прибора) и «Телефон» (номер SIM карты установленной в прибор);
После проделанных процедур нажимаем – «Создать»;
Если у Вас возникли вопросы в ходе подключения К-105 Крейт, рекомендуем связаться со службой техподдержки «Элдис24» по бесплатному номеру 8 800 775-13-93 (доб. 2).
