1 Подключение к модемам производства АО «Элдис»
1.1 Подключение через интерфейс "RS-232"
Подключение прибора учета ТСРВ-043 по интерфейсу RS-232 осуществляется при помощи прямого кабеля DB9M - DB9F.

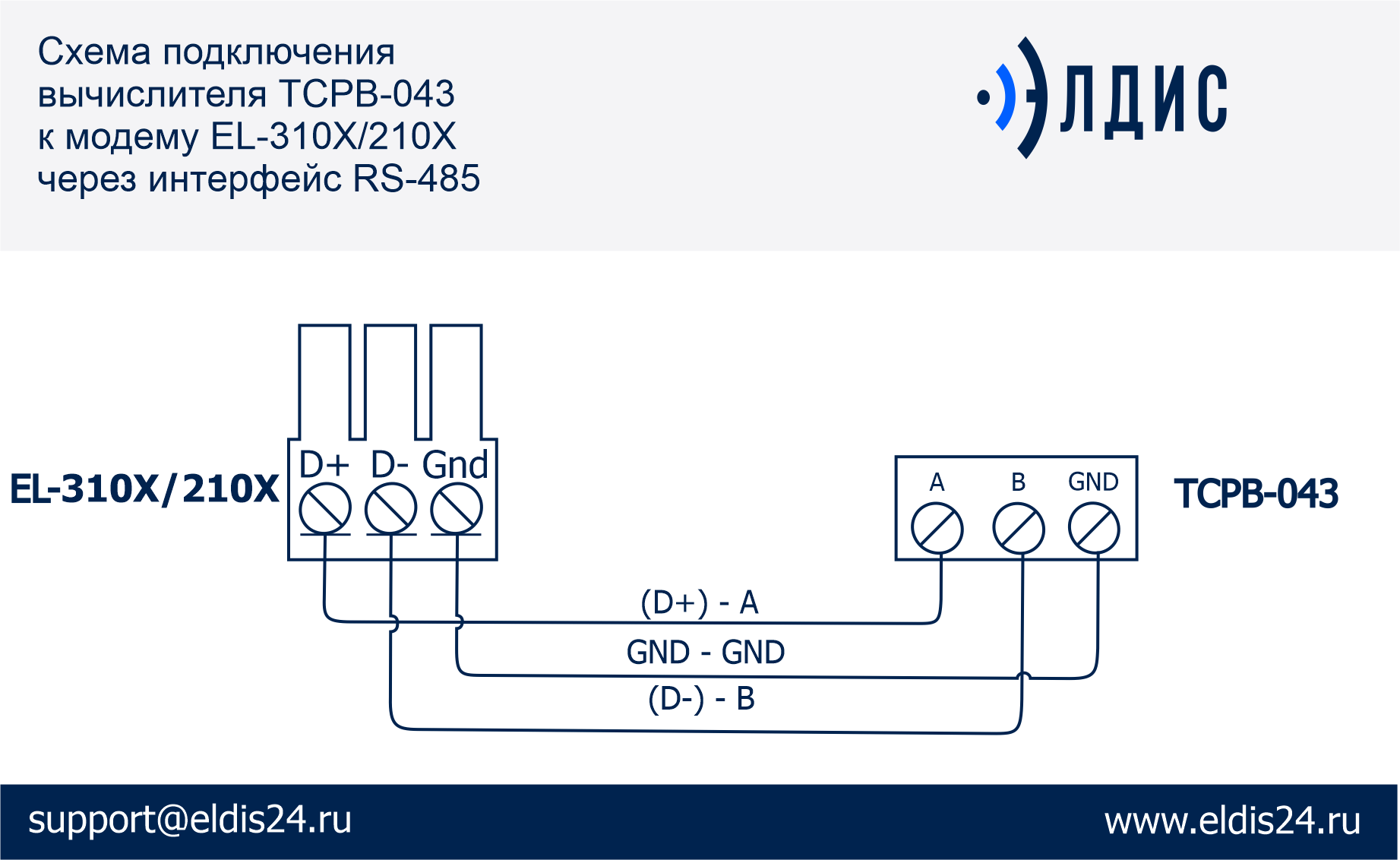

1.2 Подключение через интерфейс "RS-485"
2 Рекомендуемые параметры для установки на приборе
2.1 Пункт меню прибора «Настройки»
Адрес - 1.
Скорость обмена - 4800 бод.
Тип соединения - Прямое.
Управление - нет.
Внимание!
При применении в GPRS-модемах блоков питания 220/12В и в вычислителях ТСРВ-043 блоков питания 220/24В, а также в связи с такими условиями, как низкое качество сети питания, отсутствие защитного заземления на объектах, где установлено оборудование, наличие внешних помех (например, гроза) и перепады входного напряжения, может возникнуть конфликт в работе линии связи «прибор учета – модем» по интерфейсу RS-232, вызванный перепадами напряжения на двух источниках питания, что потенциально может привести к выходу из строя линии связи, в связи с чем нарушится целостность работы данного комплекса оборудования.
В связи с этим необходимо помимо кабеля DB-9F – DB9-M дополнительно соединять клеммы «минус» на обоих источниках питания кабелем с сечением провода не менее 1,5 кв. мм для осуществления выравнивания потенциалов.
Также рекомендуется:
1. Убедиться в надежности и работоспособности защитного заземления.
2. На объектах с наличием защитного заземления использовать УЗИП.
3. По возможности использовать интерфейс RS-485 для подключения вышеуказанной модели вычислителя к GPRS-модемам.
