Настройка адаптеров Moxa 51XX для работы с АИИС «Элдис» в режиме TCP сервера.
Для выполнения настройки используется программное обеспечение Moxa NPort Administrator (ссылка на ПО https://www.moxa.com/support/download.aspx?d_id=1317) или веб-интерфейс адаптера. Ниже рассмотрен пример настройки преобразователя при помощи програмного обеспечения Moxa NPort Administrator.
Для настройки Вам потребуется:
Установить програмное обеспечение и выполнить его запуск;

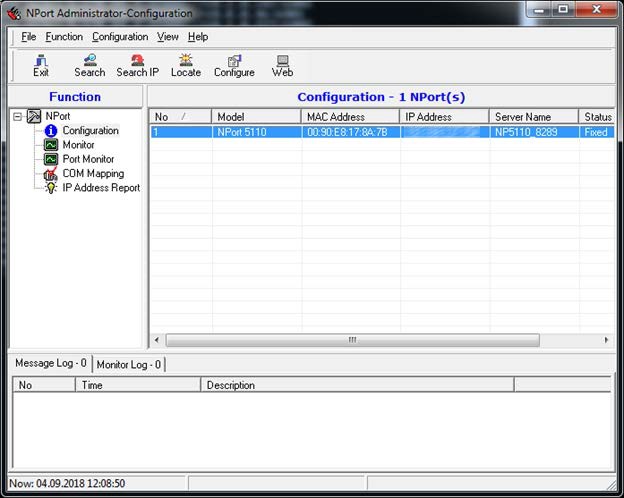

Выполнить поиск устройств нажав на кнопки «Search» или «Search IP» (во втором случае необходимо указать IP адрес устройства);

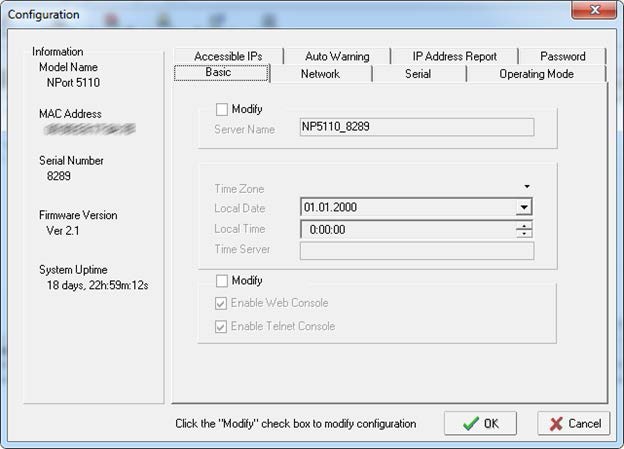

Двойным кликом перейти в устройство;

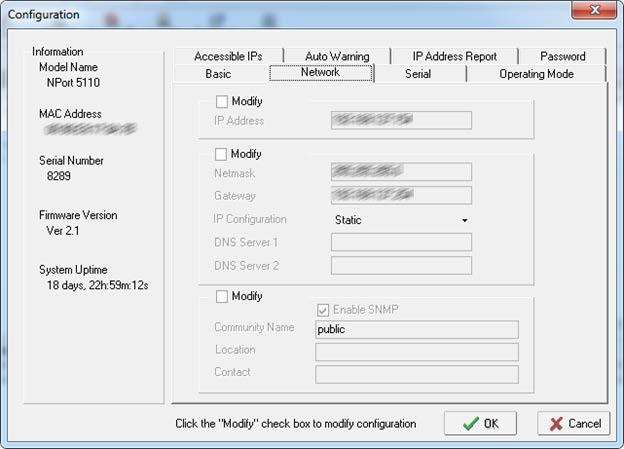

Первым этапом потребуется установить сетевые настройки устройства (выдаются Вашим системным администратором сети или провайдером сети Интернет). Для этого необходимо перейти на вкладку «Network» и записать выданные настройки (IP Address, Netmask, Gateway, IP Configuration, DNS Server1, DNS Server 2);
Далее потребуется указать параметры последовательного порта. Для этого необходимо перейти на вкладку «Serial»;

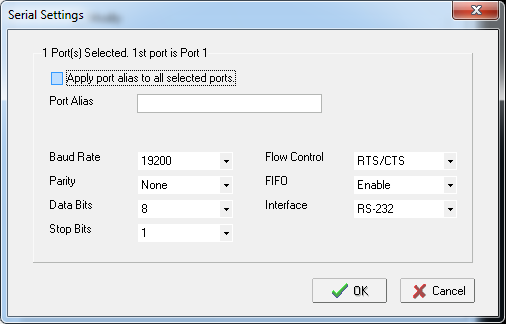

Для изменения параметров установить флаг «Modify», выделить необходимый порт и нажать на кнопку «Setting». Затем внести параметры, согласно настройкам подключаемого вычислителя;

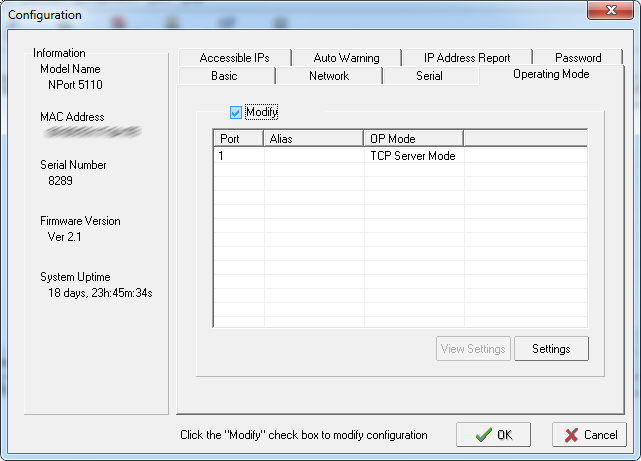

Следующим шагом установить режим режим работы Moxa. Для этого необходимо перейти на вкладку «Operating Mode»;

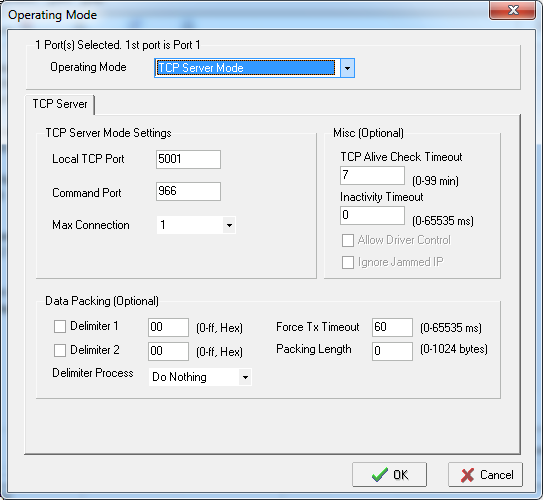

В открывшемся окне установить флаг «Modify», выделить необходимый порт и нажать на кнопку «Setting». Указать «Operating Mode» - «TCP Server Mode», «Local TCP Port» - задается номер TCP- порта для приема входящих подключений (по-умолчанию 4001);
После выполнения всех настроек нажать на кнопку «ОК»;
На этом настройка адаптера завершена. Стоит отметить, что при использовании на адаптере Moxa «серого» IP адреса потребуется публикация порта, указанного в п.8, на роутере, который имеет внешний белый статический IP адрес. В противном случае на компьютере, находящемся в Вашей подсети, потребуется запуск программы «EldisMiniServer».
Если у Вас возникли вопросы в ходе подключения, рекомендуем связаться со службой техподдержки АО «Элдис» по бесплатному номеру 8 800 775-13-93 (доб. 2).
