КСПД-5

Последние изменения: 10.02.2019

Настройка КСПД-5-ХХ для работы с АИИС Элдис.

  1. Для настройки КСПД-5-ХХ потребуется программа CfgKspd5 - скачать;
  2. Далее запускаем файл kspd_setup_16_06_15.exe и продолжаем установку. При выборе компонентов достаточно будет указать «Настройка КСПД-5 (CfgKspd5)»;
  3. Подключите КСПД-5-ХХ к ПК по интерфейсу RS-232. В случае, если у ПК нет разъема DB9M, воспользуйтесь переходником USB→DB9M;
  4. Далее необходимо снять крышку модема и установить тумблер SW1 в значения 1-ON, 2-ON, а также SIM карту, с предварительно убранным PIN кодом;

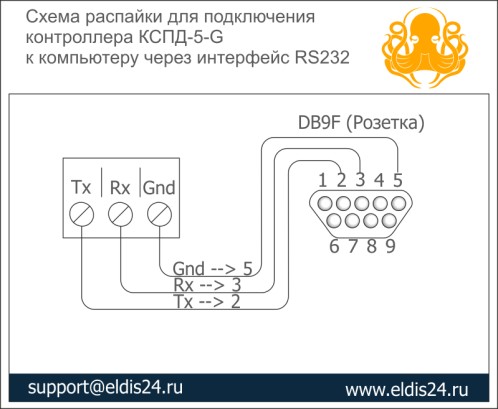

  5. Также потребуется изготовить кабель, для настройки КСПД-5. Для этого необходим разъем DB-9F (розетка) и кусок сигнального кабеля. Схема для подключения КСПД-5 к ПК приведена ниже:                                                           f35fbdcd443ecc33f966c71e46d63f77.jpg
  6. После подключения модема к ПК, переходим в каталог C:\Program Files\TBN_KSPD и запускаем CfgKspd5.exe;

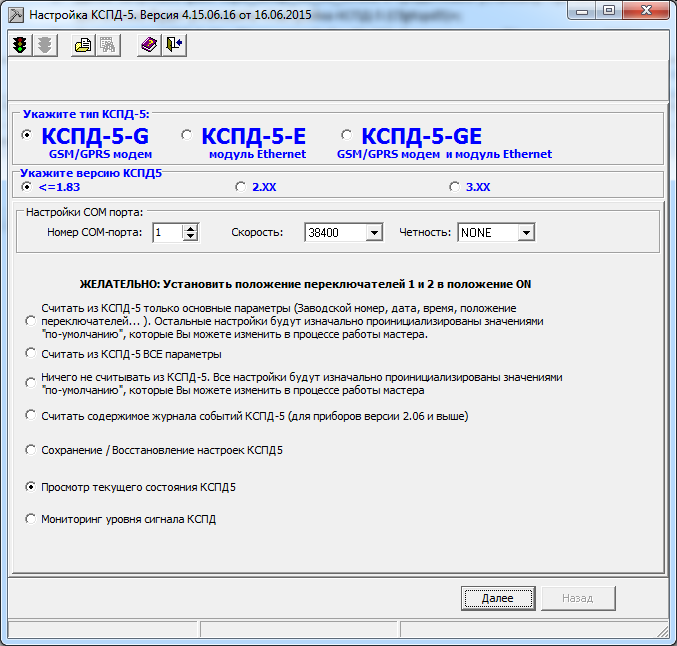

  7. В главном окне программы конфигуратора КСПД-5 необходимо указать тип КСПД-5, номер COM- порта к которому он подключен. Список доступных портов можно посмотреть - (Диспетчер устройств-Порты COM и LPT)e2c3c20fc915ba4f32e9e887517ea810.png
  8. Далее выбираем первый параметр «Считать из КСПД-5 только основные параметры» и жмем «Далее»;
  9. Следующий пункт по умолчанию – «Работа в режиме клиента»;
  10. Доходим до параметров ТБН Брокер. В данном окне указываем IP брокера: 5.178.80.4 (в некоторых случаях IP адрес необходимо указывать 005.178.080.004) и порт 10003. Также необходимо указать идентификационный номер КСПД-5. Этим номером выступают последние 9 цифр SIM карты, установленной в модем. Например, если номер мобильного +7 912 345-67- 89, то ID КСПД-5 будет 123456789;
  11. В окне настройки портов КСПД-5 необходимо выбрать вкладку «модем» и указать настройки, выданные сотовым оператором, для выхода в интернет. В случае, если оператор сотовой связи Билайн, то «Точка доступа GPRS» - internet.beeline.ru, «Имя пользователя» и «Пароль» - beeline;
  12. Далее доходим до вкладки программы «Сохранение данных в прибор». В данном окне указываем пароль на подключение к КСПД-5 (по умолчанию 12345678) и жмем кнопку «Записать в КСПД-5». Выходим из программы настройки КСПД-5 и устанавливаем тумблер SW1 в значения 1-OFF, 2-OFF;
  13. Для заведения в систему потребуется указать «S/N» – номер модема (указан на крышке) и «заводской номер» - идентификационный номер (смотреть пункт 10);
  14. Если у Вас возникли вопросы в ходе подключения, рекомендуем связаться со службой техподдержки «Элдис24» по бесплатному номеру 8 800 775-13-93 (доб. 2).
